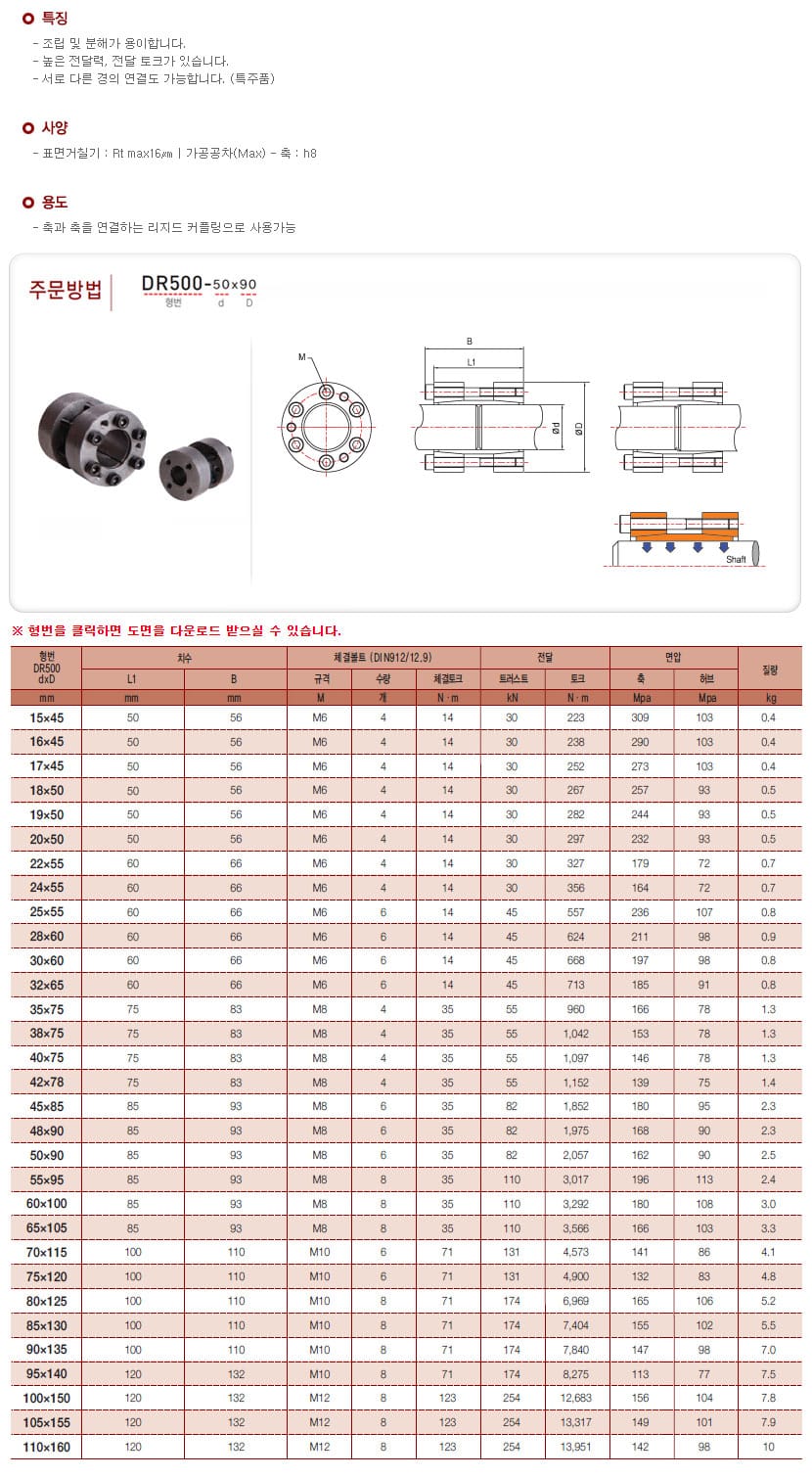

DR500 파워록 규격

치수 mm · 토크 N·m · 면압 MPa · 질량 kg

형번⇅	dxD⇅	L1⇅	B⇅	볼트규격⇅	수량⇅	체결토크⇅	트러스트(kN)⇅	토크(N·m)⇅	면압 축⇅	면압 허브⇅	질량(kg)⇅	담기
DR500-15x45	15x45	50	56	M6	4	14	30	223	309	103	0.4
DR500-16x45	16x45	50	56	M6	4	14	30	238	290	103	0.4
DR500-17x45	17x45	50	56	M6	4	14	30	252	273	103	0.4
DR500-18x50	18x50	50	56	M6	4	14	30	267	257	93	0.5
DR500-19x50	19x50	50	56	M6	4	14	30	282	244	93	0.5
DR500-20x50	20x50	50	56	M6	4	14	30	297	232	93	0.5
DR500-22x55	22x55	60	66	M6	4	14	30	327	179	72	0.7
DR500-24x55	24x55	60	66	M6	4	14	30	356	164	72	0.7
DR500-25x55	25x55	60	66	M6	6	14	45	557	236	107	0.8
DR500-28x60	28x60	60	66	M6	6	14	45	624	211	98	0.9
DR500-30x60	30x60	60	66	M6	6	14	45	668	197	98	0.8
DR500-32x65	32x65	60	66	M6	6	14	45	713	185	91	0.8
DR500-35x75	35x75	75	83	M8	4	35	55	960	166	78	1.3
DR500-38x75	38x75	75	83	M8	4	35	55	1.042	153	78	1.3
DR500-40x75	40x75	75	83	M8	4	35	55	1.097	146	78	1.3
DR500-42x78	42x78	75	83	M8	4	35	55	1.152	139	75	1.4
DR500-45x85	45x85	85	93	M8	6	35	82	1.852	180	95	2.3
DR500-48x90	48x90	85	93	M8	6	35	82	1.975	168	90	2.3
DR500-50x90	50x90	85	93	M8	6	35	82	2.057	162	90	2.5
DR500-55x95	55x95	85	93	M8	8	35	110	3.017	196	113	2.4
DR500-60x100	60x100	85	93	M8	8	35	110	3.292	180	108	3.0
DR500-65x105	65x105	85	93	M8	8	35	110	3.566	166	103	3.3
DR500-70x115	70x115	100	110	M10	6	71	131	4.573	141	86	4.1
DR500-75x120	75x120	100	110	M10	6	71	131	4.900	132	83	4.8
DR500-80x125	80x125	100	110	M10	8	71	174	6.969	165	106	5.2
DR500-85x130	85x130	100	110	M10	8	71	174	7.404	155	102	5.5
DR500-90x135	90x135	100	110	M10	8	71	174	7.840	147	98	7.0
DR500-95x140	95x140	120	132	M10	8	71	174	8.275	113	77	7.5
DR500-100x150	100x150	120	132	M12	8	123	254	12.683	156	104	7.8
DR500-105x155	105x155	120	132	M12	8	123	254	13.317	149	101	7.9
DR500-110x160	110x160	120	132	M12	8	123	254	13.951	142	98	10

DR500-15x45

dxD: 15x45
L1: 50
B: 56
볼트규격: M6

DR500-16x45

dxD: 16x45
L1: 50
B: 56
볼트규격: M6

DR500-17x45

dxD: 17x45
L1: 50
B: 56
볼트규격: M6

DR500-18x50

dxD: 18x50
L1: 50
B: 56
볼트규격: M6

DR500-19x50

dxD: 19x50
L1: 50
B: 56
볼트규격: M6

DR500-20x50

dxD: 20x50
L1: 50
B: 56
볼트규격: M6

DR500-22x55

dxD: 22x55
L1: 60
B: 66
볼트규격: M6

DR500-24x55

dxD: 24x55
L1: 60
B: 66
볼트규격: M6

DR500-25x55

dxD: 25x55
L1: 60
B: 66
볼트규격: M6

DR500-28x60

dxD: 28x60
L1: 60
B: 66
볼트규격: M6

DR500-30x60

dxD: 30x60
L1: 60
B: 66
볼트규격: M6

DR500-32x65

dxD: 32x65
L1: 60
B: 66
볼트규격: M6

DR500-35x75

dxD: 35x75
L1: 75
B: 83
볼트규격: M8

DR500-38x75

dxD: 38x75
L1: 75
B: 83
볼트규격: M8

DR500-40x75

dxD: 40x75
L1: 75
B: 83
볼트규격: M8

DR500-42x78

dxD: 42x78
L1: 75
B: 83
볼트규격: M8

DR500-45x85

dxD: 45x85
L1: 85
B: 93
볼트규격: M8

DR500-48x90

dxD: 48x90
L1: 85
B: 93
볼트규격: M8

DR500-50x90

dxD: 50x90
L1: 85
B: 93
볼트규격: M8

DR500-55x95

dxD: 55x95
L1: 85
B: 93
볼트규격: M8

DR500-60x100

dxD: 60x100
L1: 85
B: 93
볼트규격: M8

DR500-65x105

dxD: 65x105
L1: 85
B: 93
볼트규격: M8

DR500-70x115

dxD: 70x115
L1: 100
B: 110
볼트규격: M10

DR500-75x120

dxD: 75x120
L1: 100
B: 110
볼트규격: M10

DR500-80x125

dxD: 80x125
L1: 100
B: 110
볼트규격: M10

DR500-85x130

dxD: 85x130
L1: 100
B: 110
볼트규격: M10

DR500-90x135

dxD: 90x135
L1: 100
B: 110
볼트규격: M10

DR500-95x140

dxD: 95x140
L1: 120
B: 132
볼트규격: M10

DR500-100x150

dxD: 100x150
L1: 120
B: 132
볼트규격: M12

DR500-105x155

dxD: 105x155
L1: 120
B: 132
볼트규격: M12

DR500-110x160

dxD: 110x160
L1: 120
B: 132
볼트규격: M12

총 31개 · 원본 규격표 전사

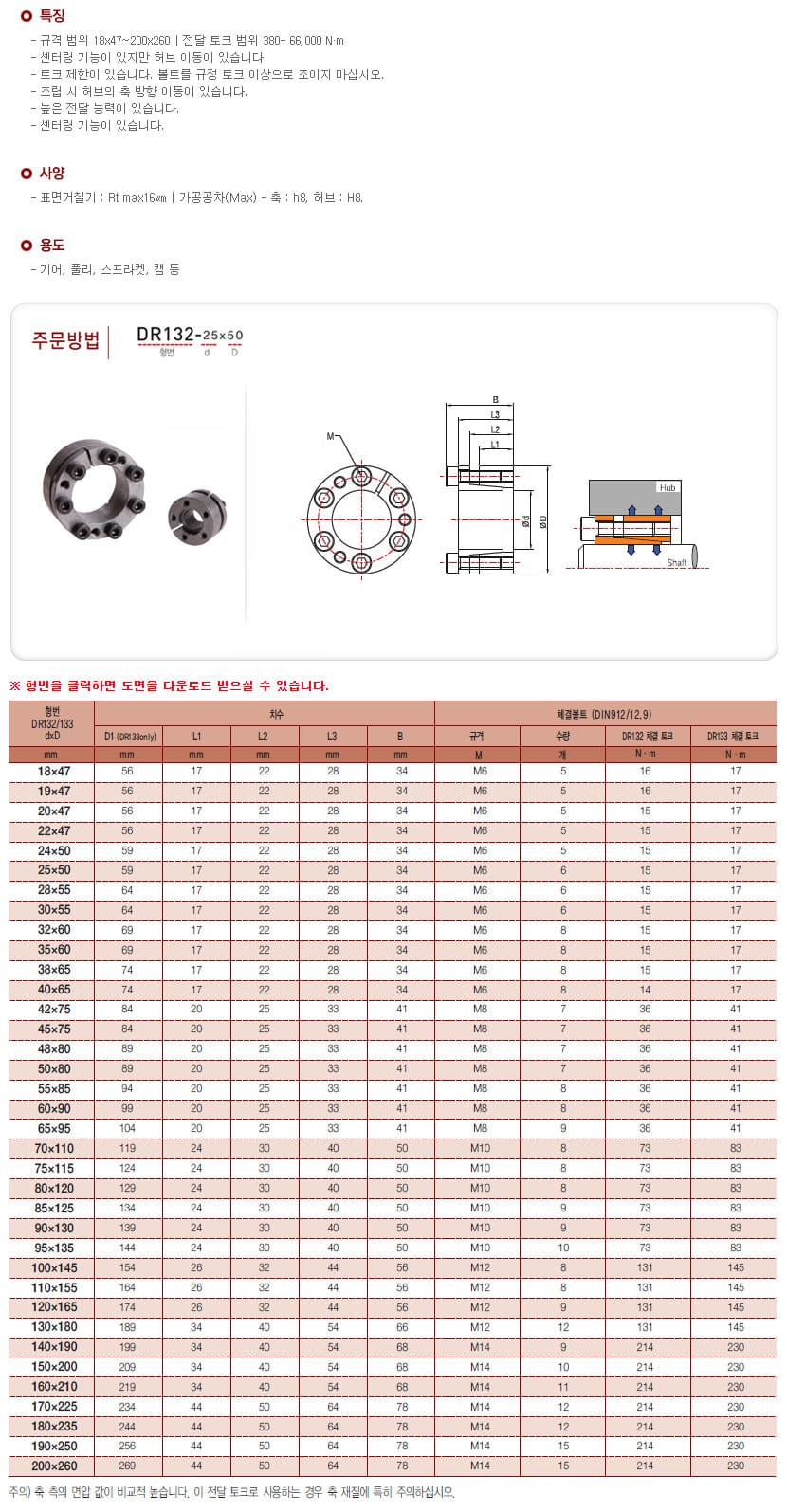

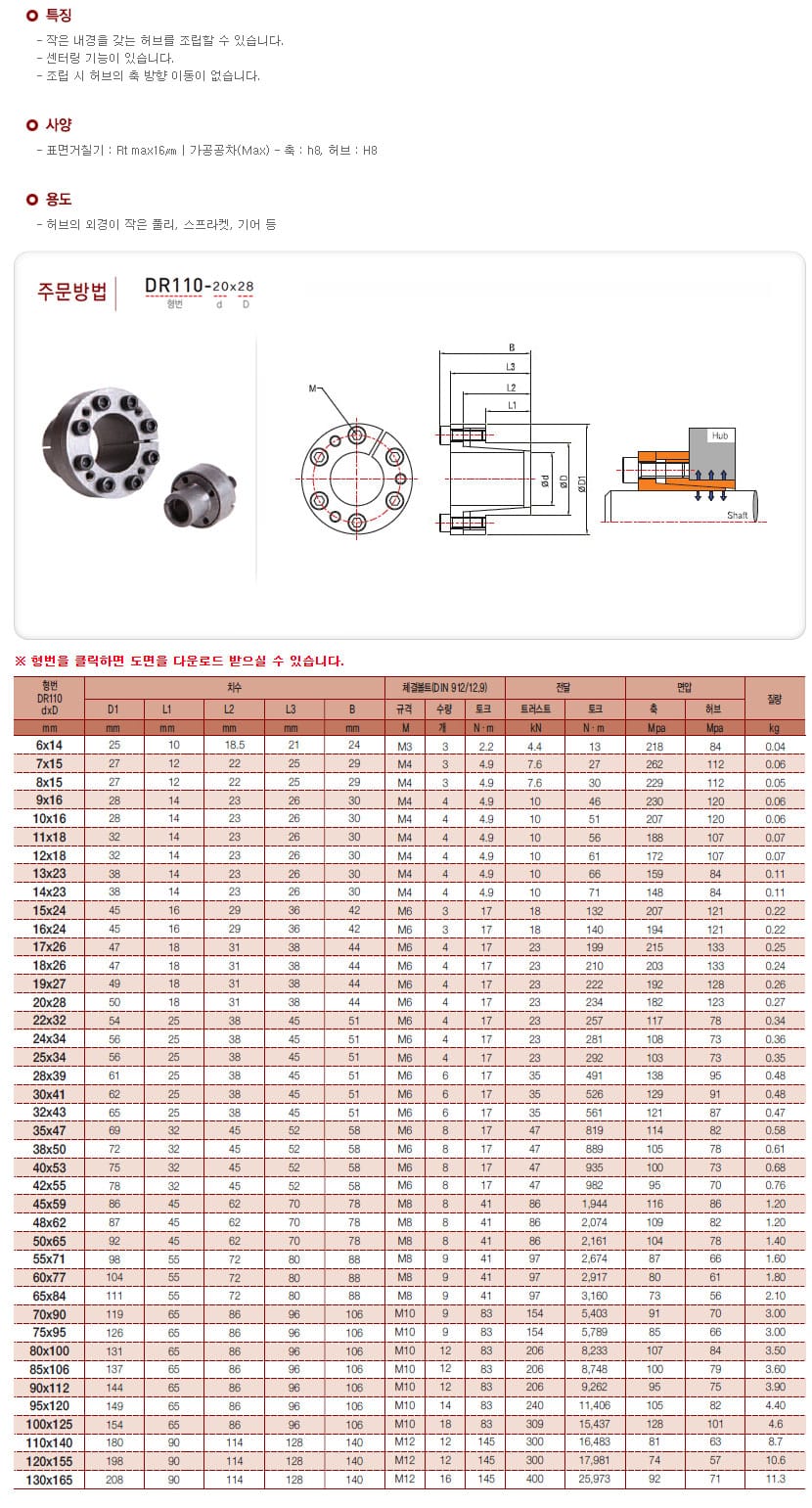

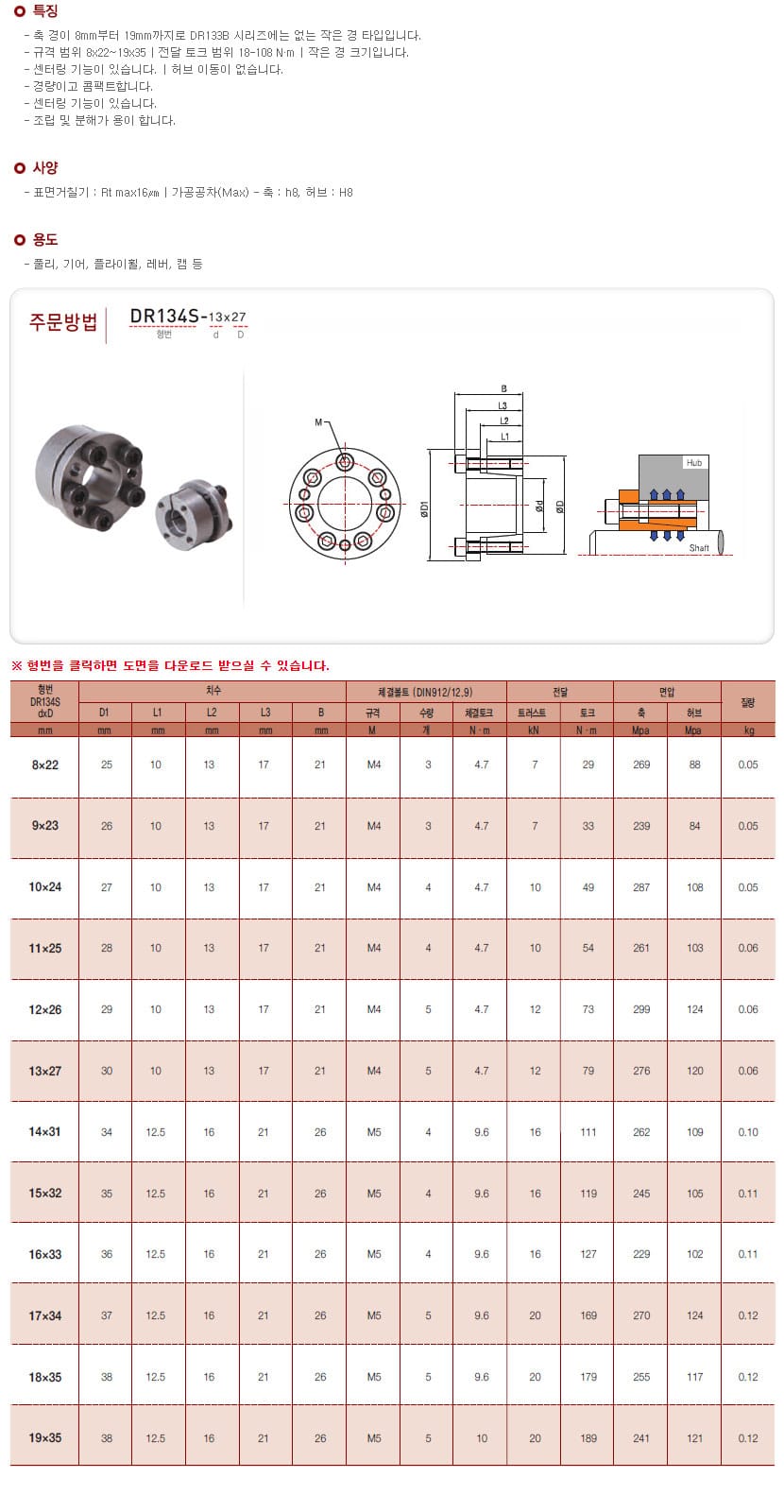

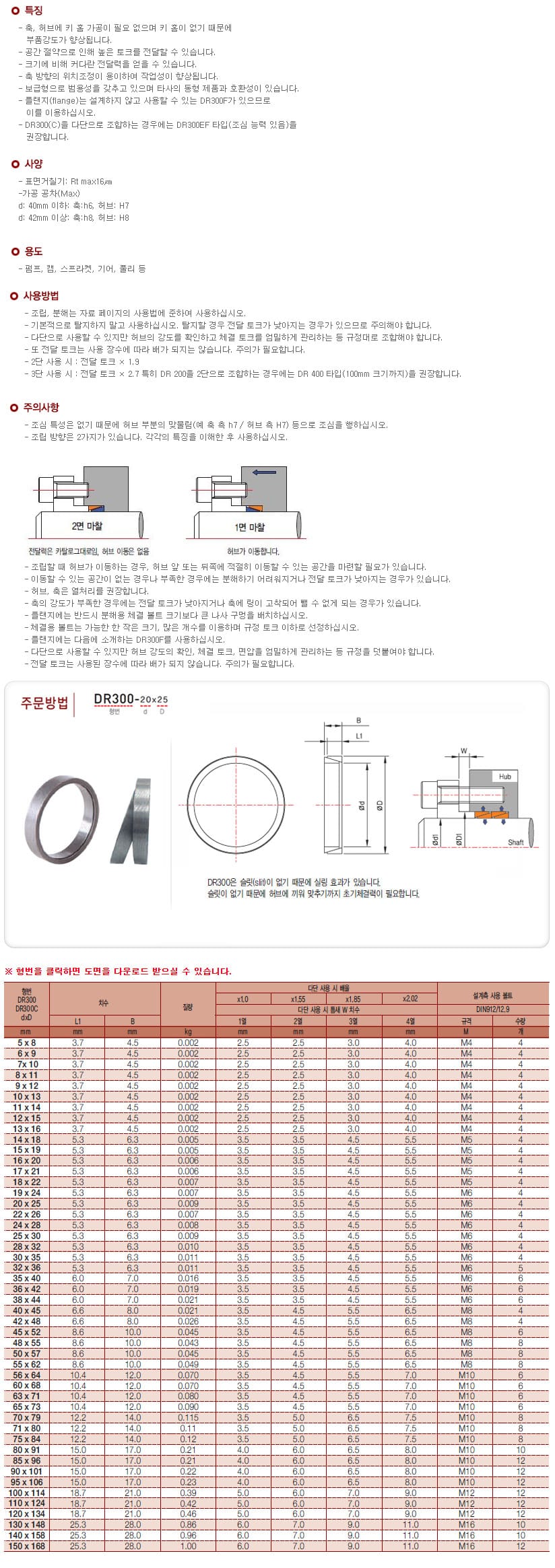

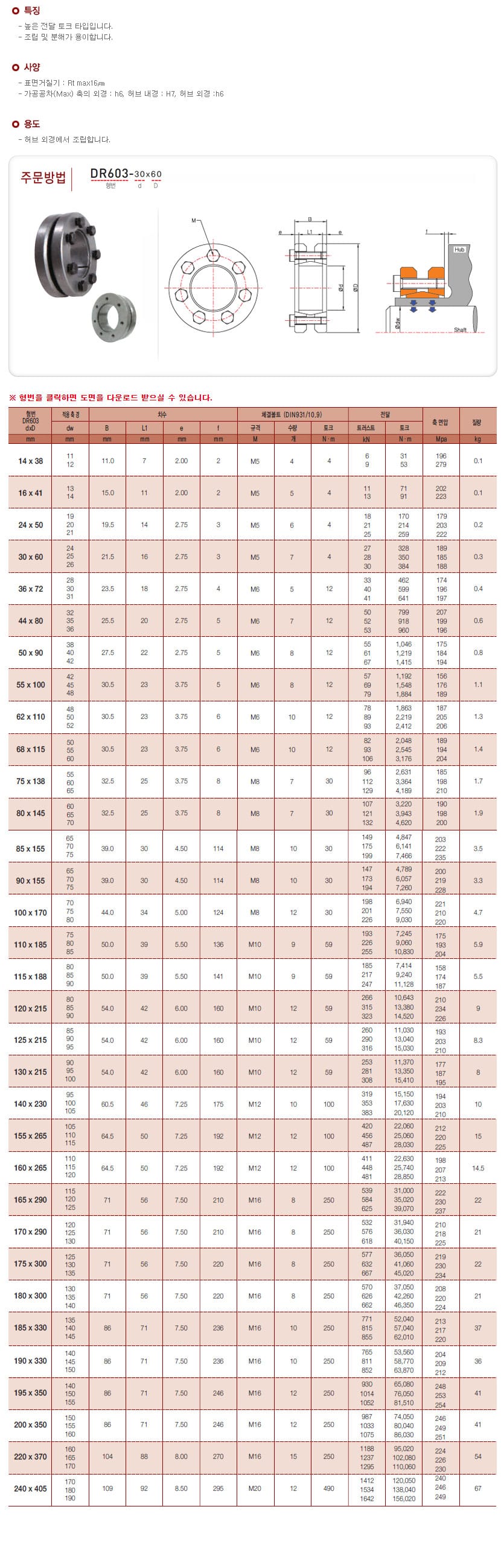

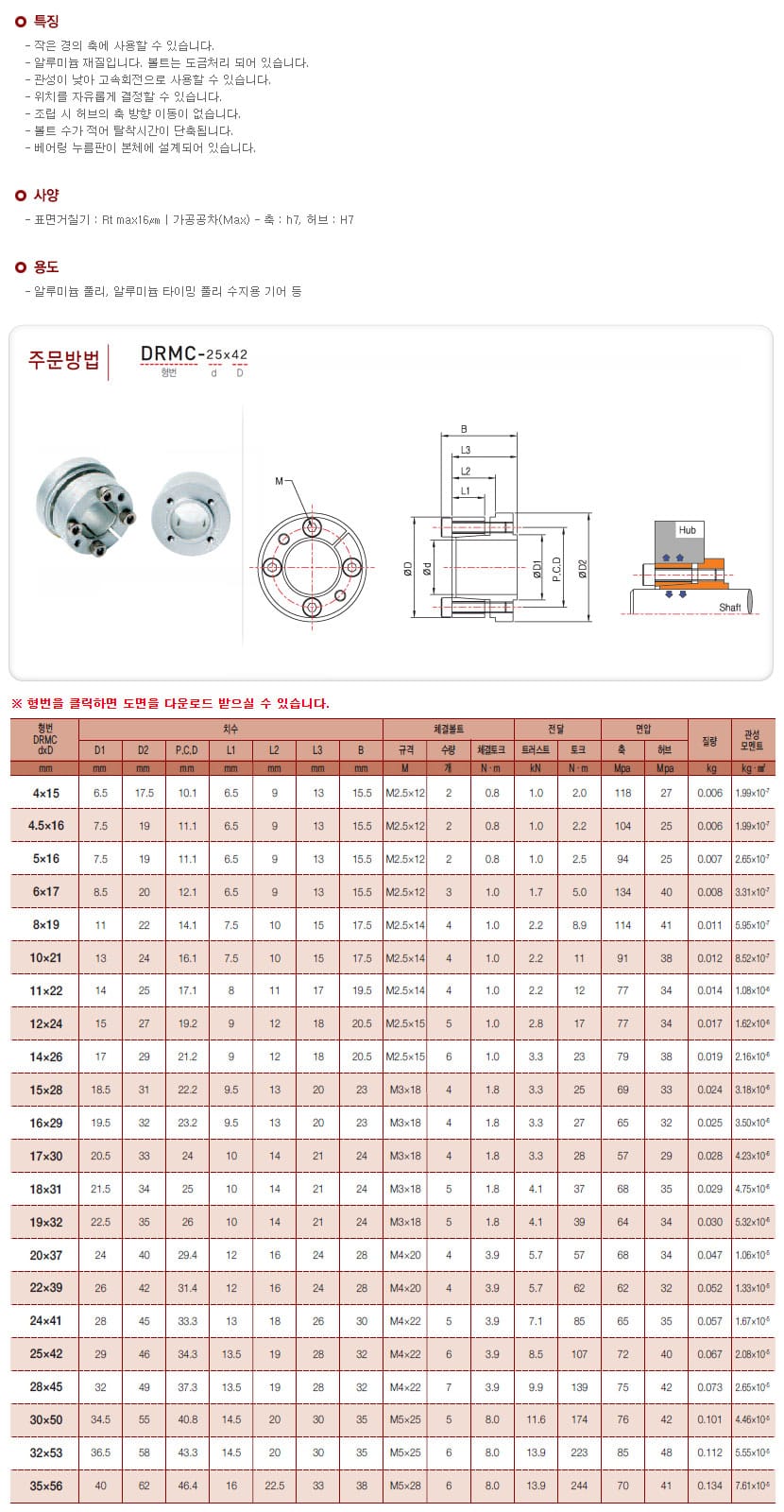

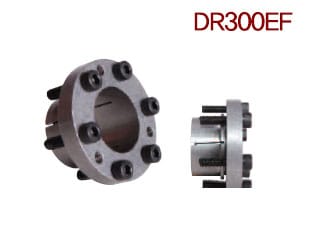

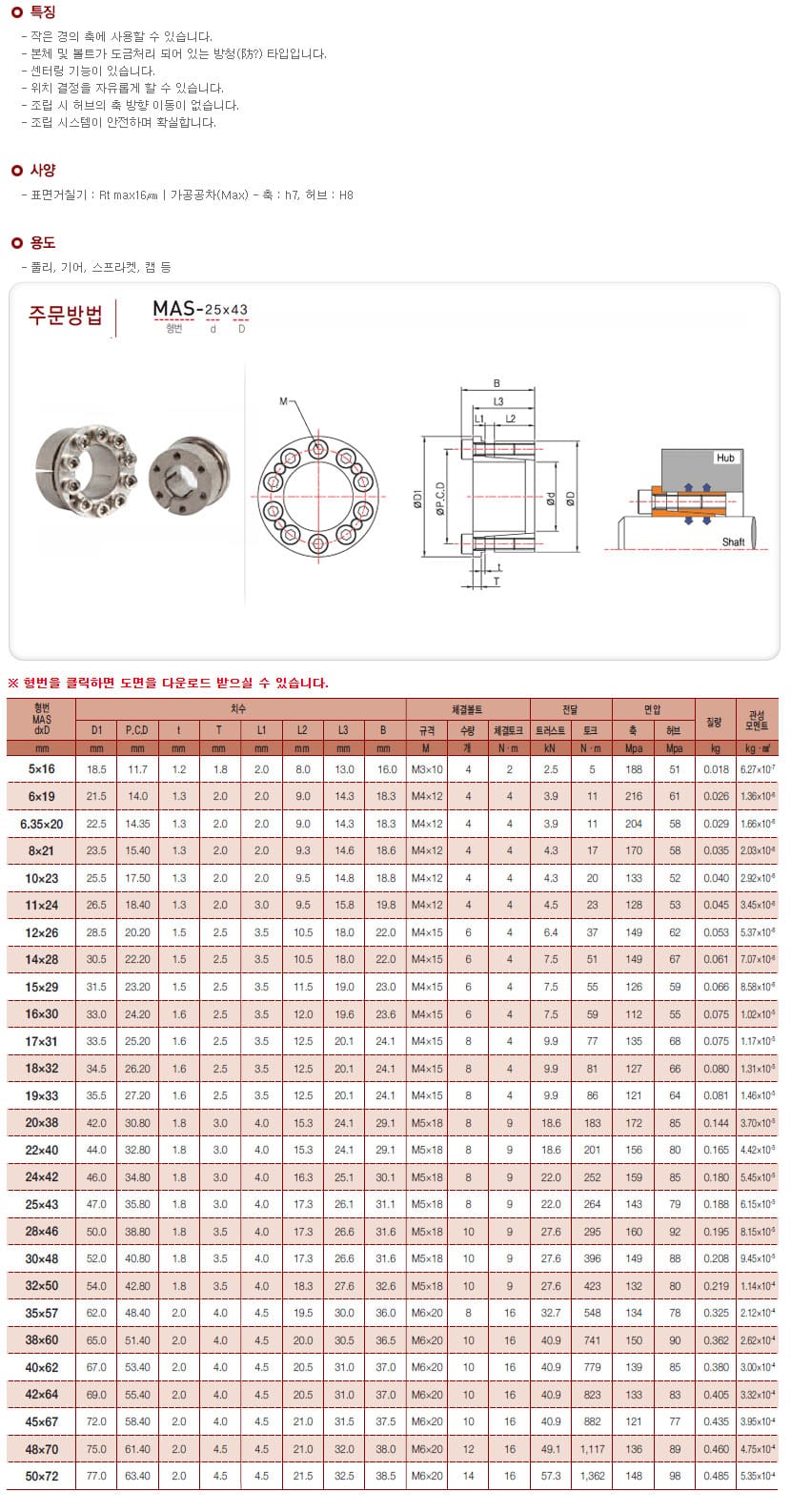

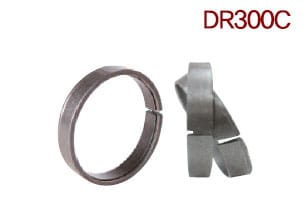

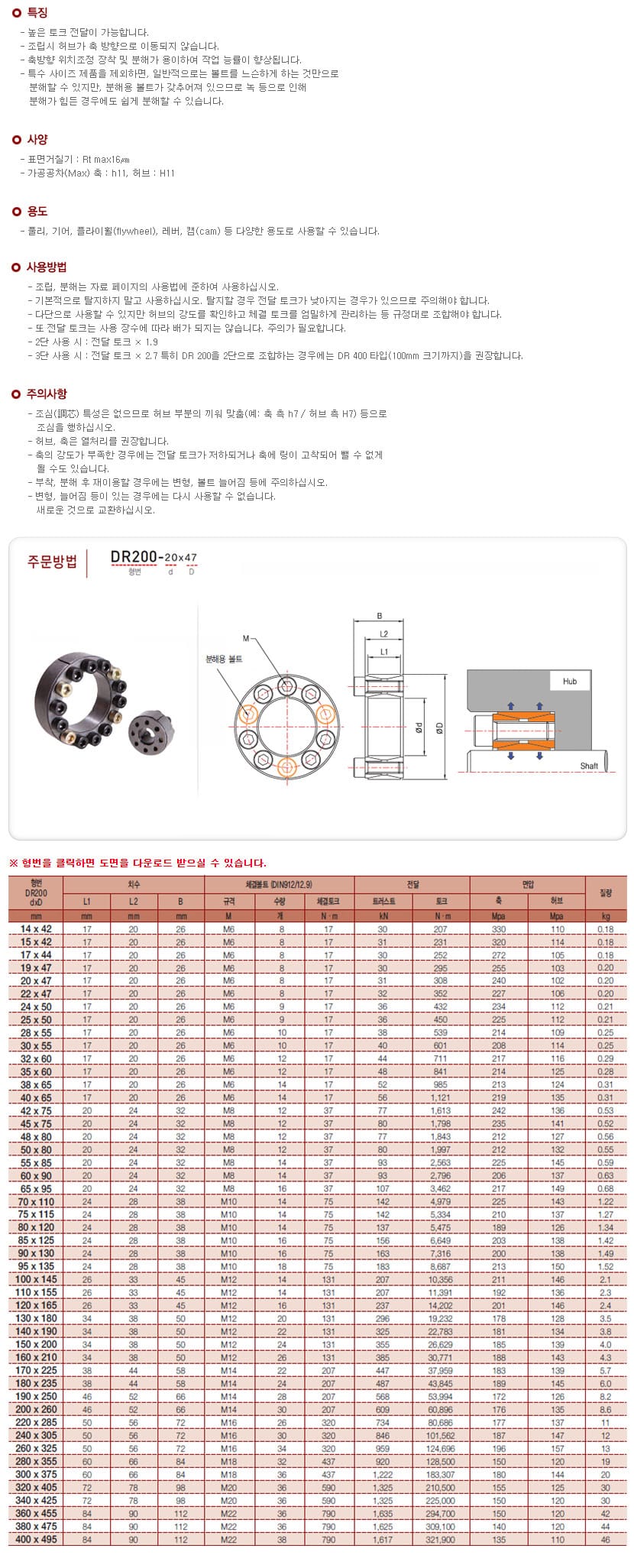

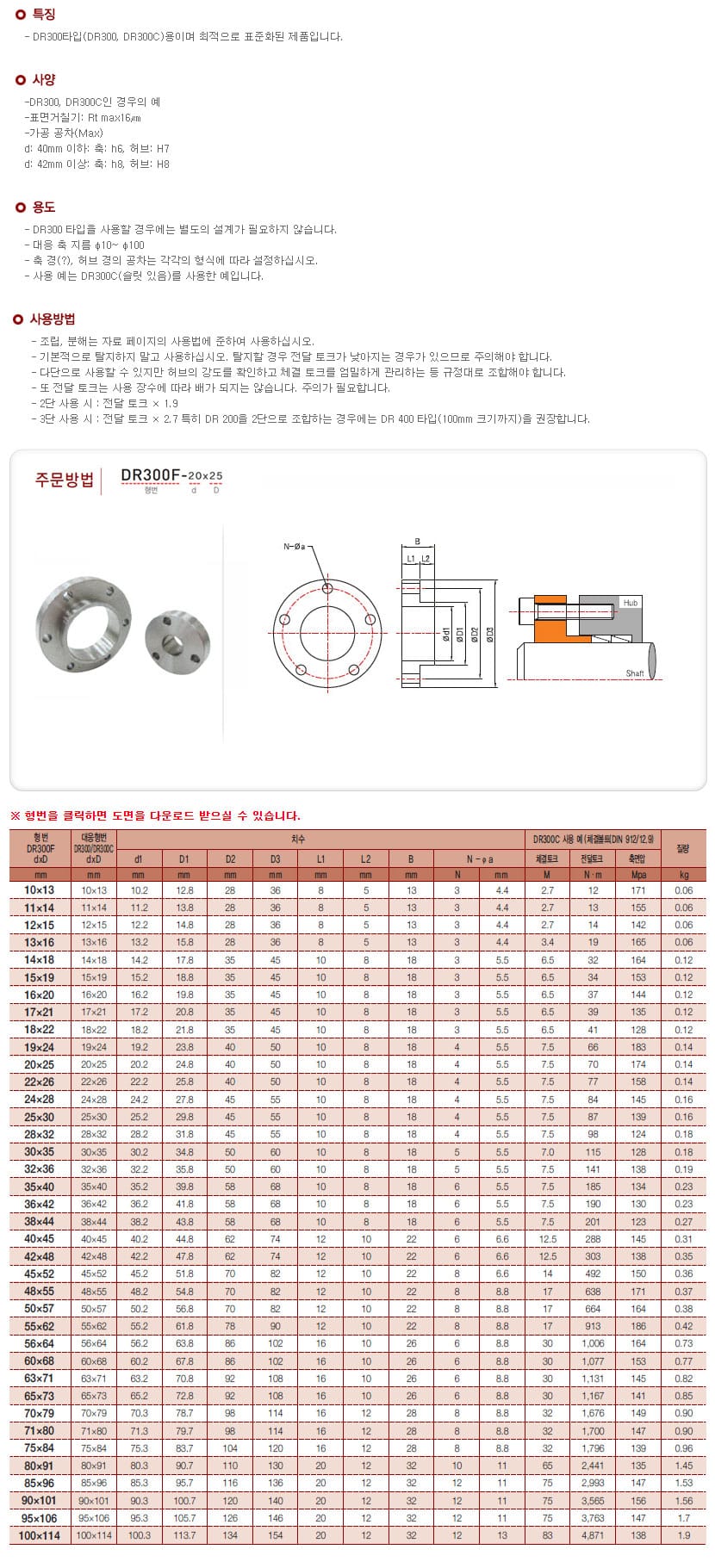

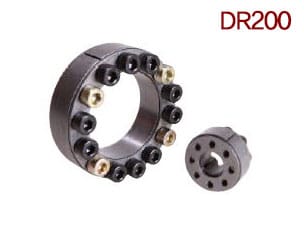

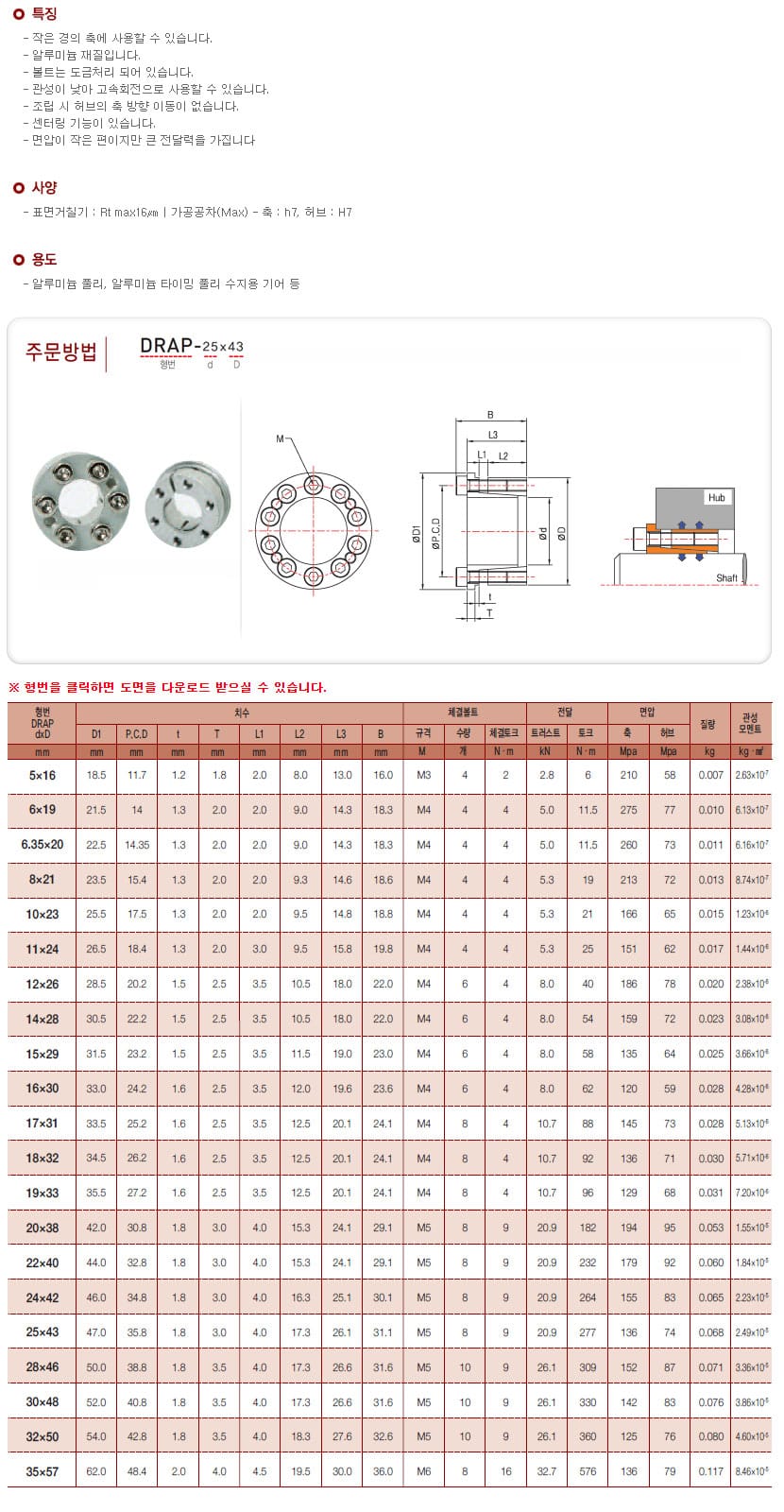

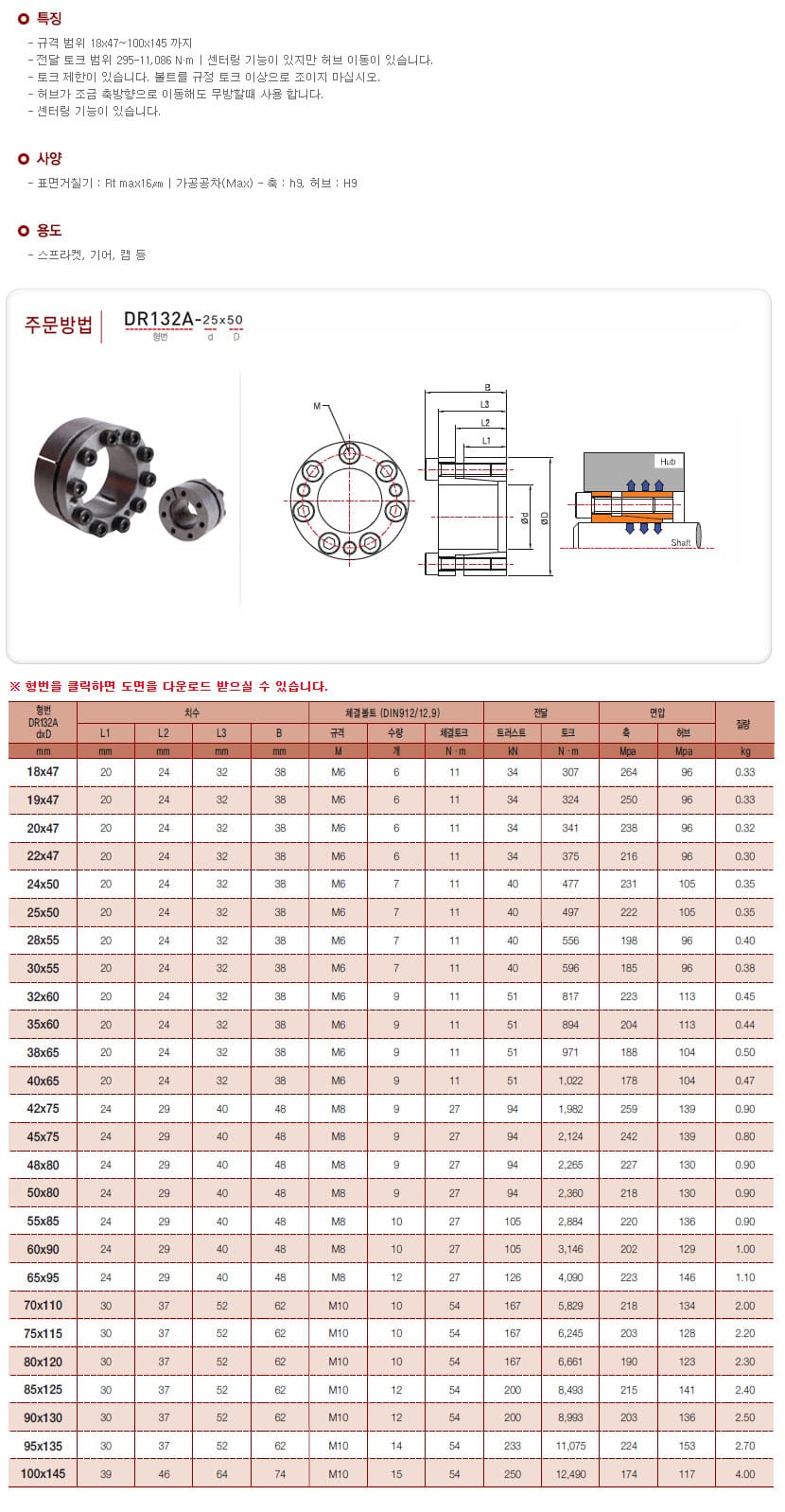

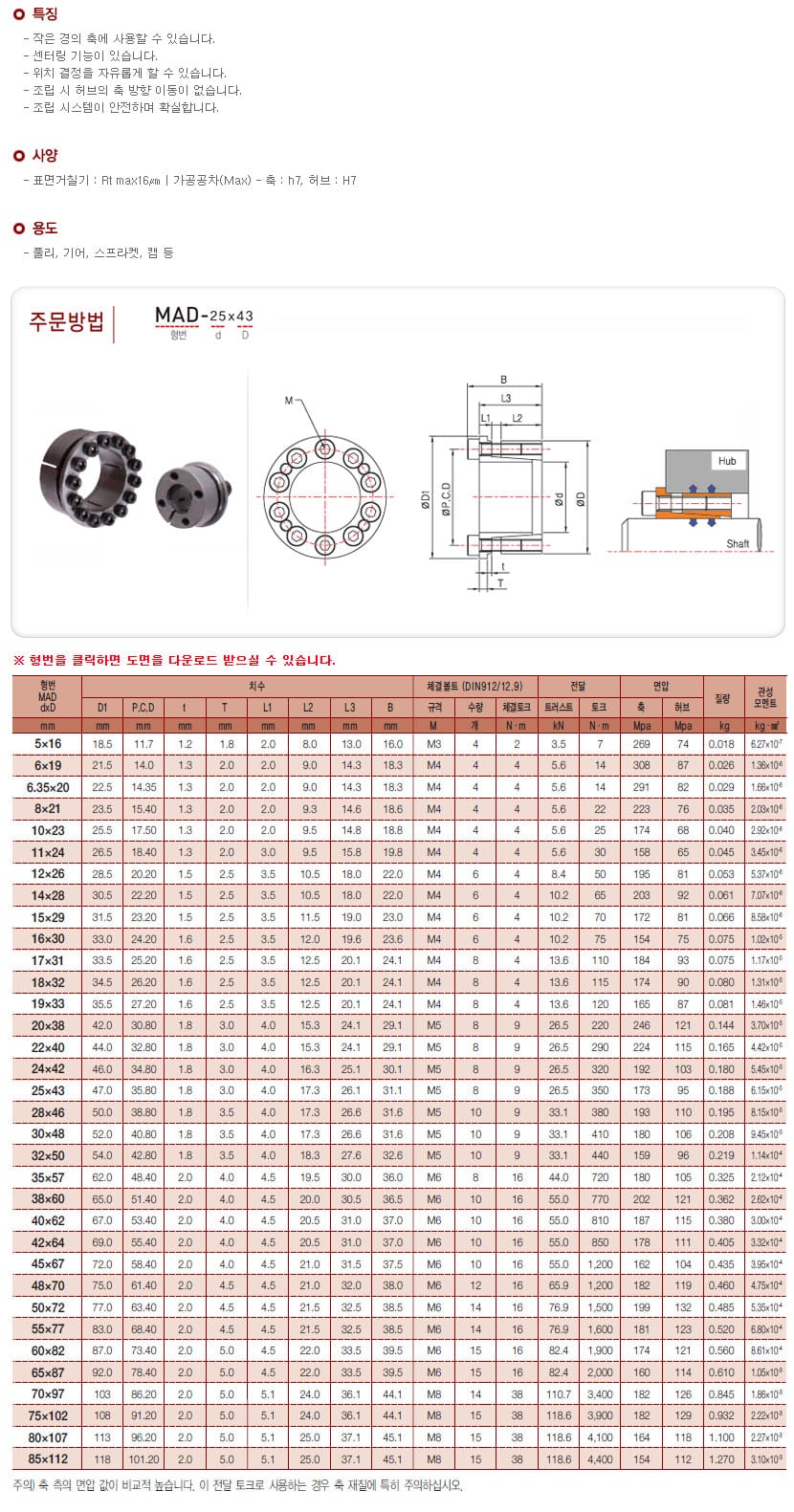

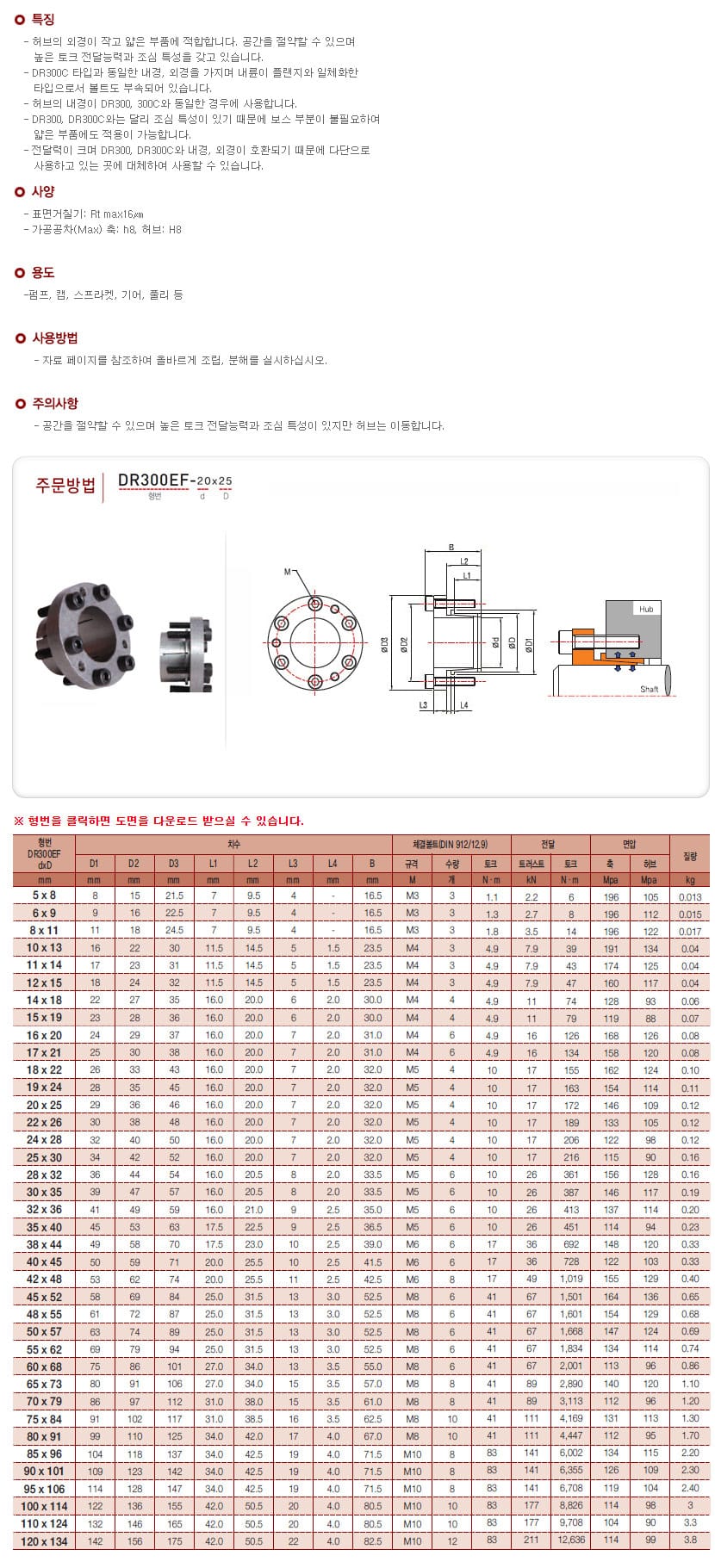

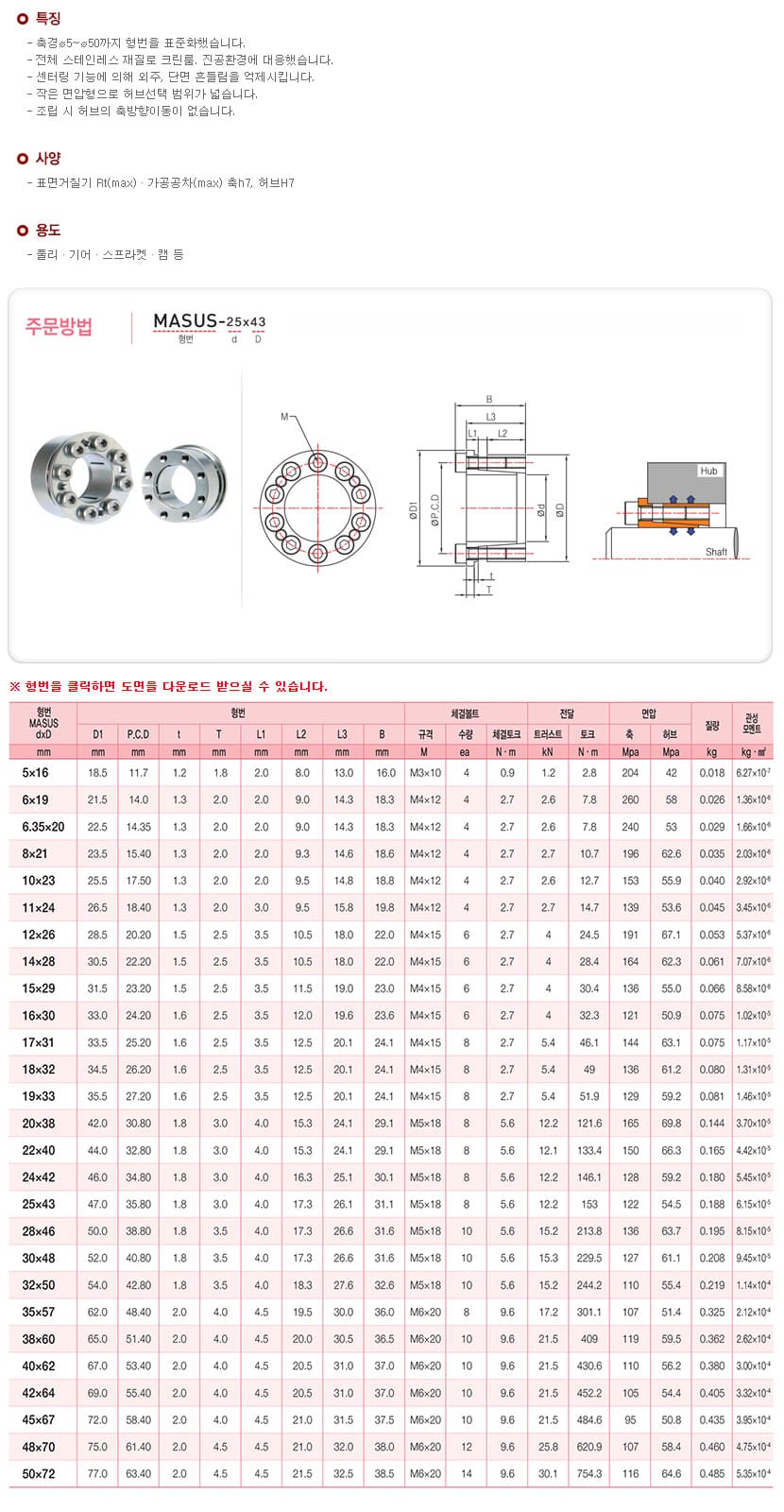

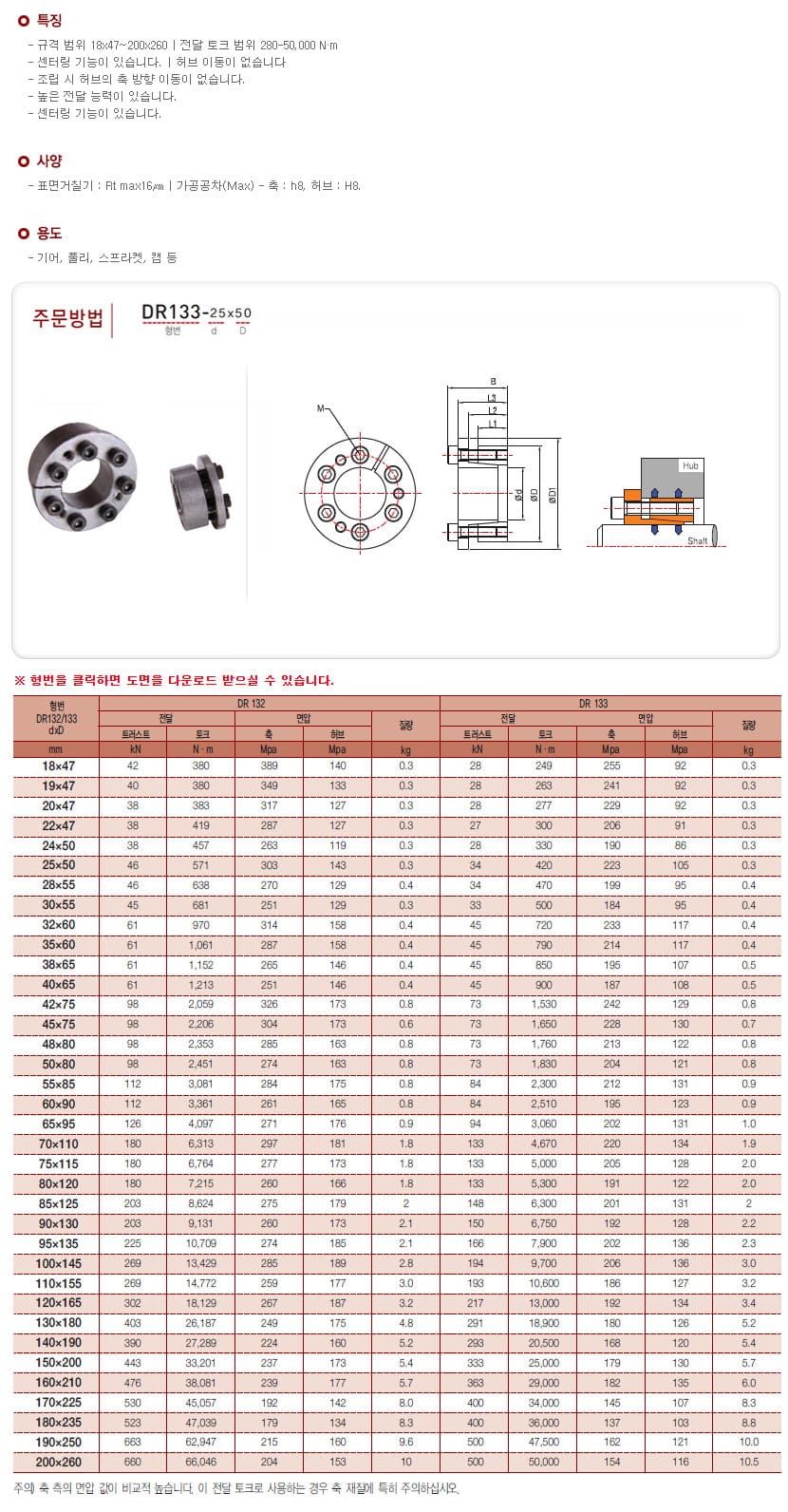

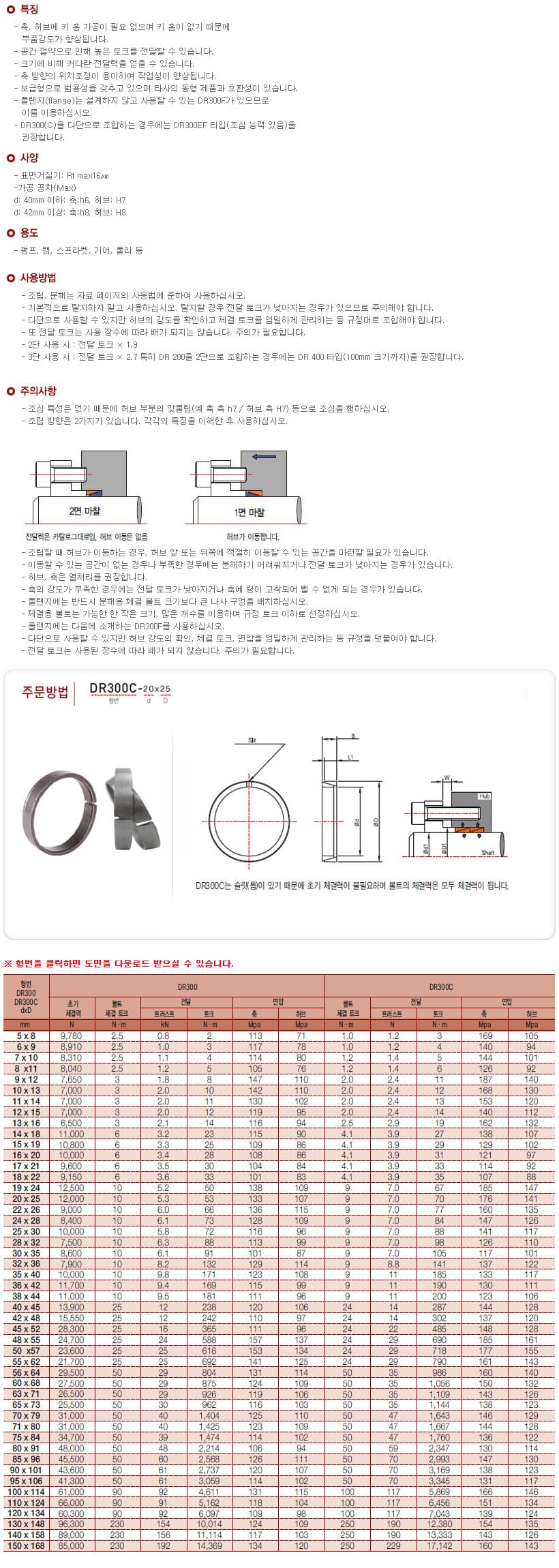

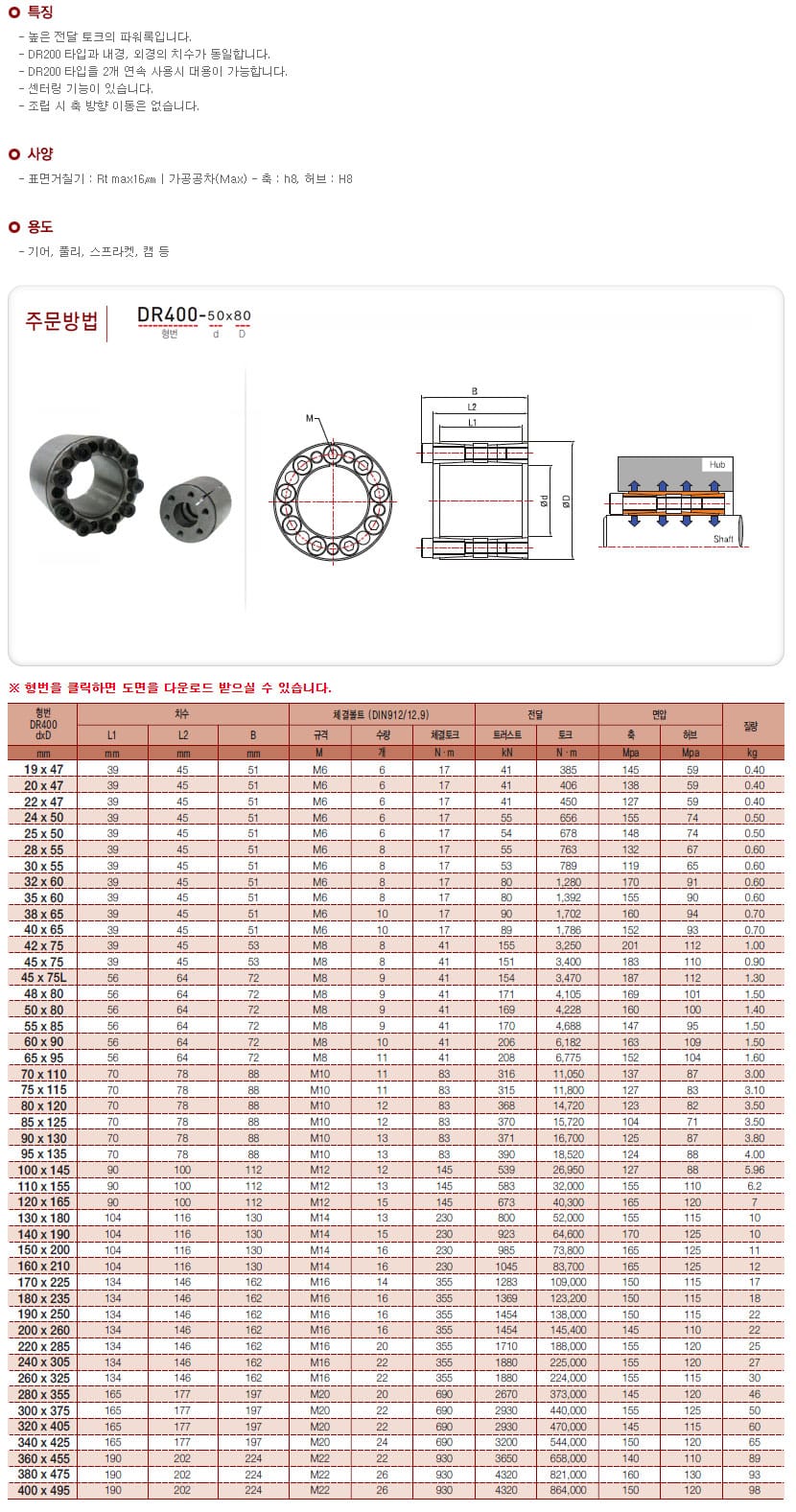

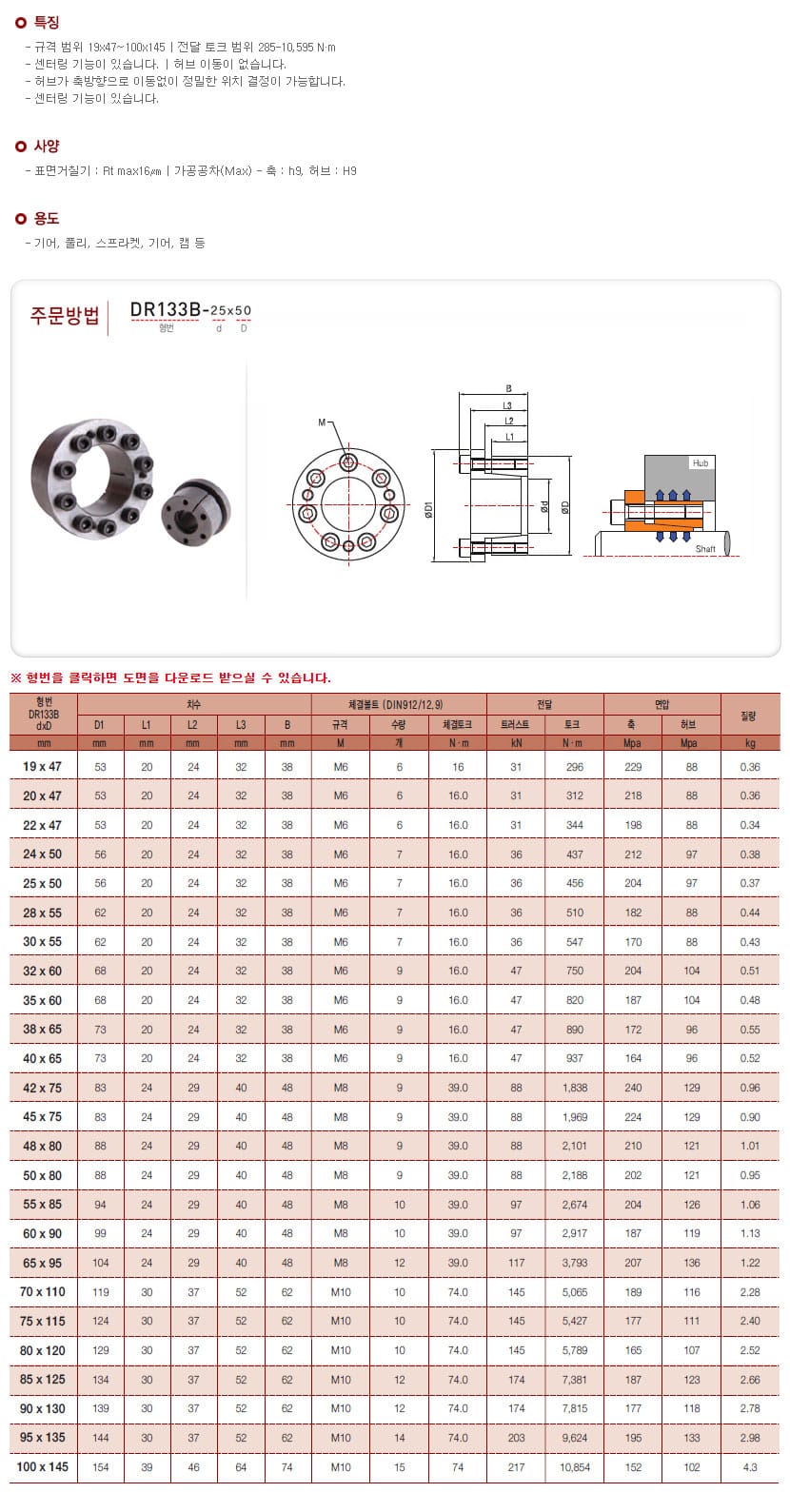

규격 도면 · 제품 이미지
