동보체인(무쏘체인):표준 롤러 체인

헤더 클릭=정렬 · 행의 담기=견적함

전화주문 02-2672-1933

HC 표준 롤러체인 규격

치수 mm · 인장강도/허용장력 kN(kgf) · 중량 kg/m

체인번호⇅	피치 P⇅	링크내폭 W⇅	롤러외경 Dr⇅	핀직경 d⇅	핀길이 L1+L2⇅	핀길이 L2⇅	핀길이 L2'⇅	두께 T⇅	높이 H⇅	h⇅	최소인장강도⇅	최대허용장력⇅	중량⇅	담기
HC 25	6.35	3.18	3.30	2.31	8.45	3.82	4.63	0.8	7.6	5.2	3.7 (380)	0.64 (65)	0.14
HC 35	9.525	4.78	5.09	3.59	13.10	5.90	7.20	1.3	9.0	7.8	8.8 (900)	2.16 (220)	0.33
HC 40	12.70	7.95	7.94	3.97	17.45	8.20	9.25	1.5	12.0	10.4	15.7 (1,600)	3.63 (370)	0.66
HC 50	15.875	9.53	10.16	5.09	21.15	10.30	11.85	2.0	15.0	13.0	24.5 (2,500)	6.37 (650)	1.02
HC 60	19.05	12.70	11.91	5.96	27.30	12.75	14.55	2.4	18.1	15.6	34.3 (3,500)	8.83 (900)	1.45
HC 80	25.40	15.88	15.88	7.94	36.15	16.25	19.90	3.2	24.1	20.8	61.3 (6,250)	14.7 (1,500)	2.80
HC 100	31.75	19.05	19.05	9.54	43.50	19.80	23.70	4.0	30.1	26.0	95.6 (9,750)	22.6 (2,300)	4.30
HC 120	38.10	25.40	22.23	11.11	54.25	25.15	29.10	4.8	36.2	31.2	137.3 (14,000)	30.4 (3,100)	6.00
HC 140	44.45	25.40	25.40	12.71	58.75	27.10	31.65	5.6	42.2	36.4	186.3 (19,000)	40.2 (4,100)	7.60
HC 160	50.80	31.75	28.58	14.29	69.35	32.10	37.25	6.4	48.2	41.6	245.1 (25,000)	53 (5,400)	10.20
HC 180	57.15	35.72	35.71	17.46	79.50	36.20	43.30	7.2	54.2	46.7	308.9 (31,500)	60.8 (6,200)	13.95
HC 200	63.50	38.10	39.69	19.85	86.55	39.35	47.20	8.0	60.3	52.0	382.4 (39,000)	71.6 (7,300)	17.10
HC 240	76.20	47.63	47.63	23.81	103.85	48.15	55.70	9.5	72.4	62.4	551.1 (56,200)	99 (10,100)	24.50

HC 25

피치 P: 6.35
링크내폭 W: 3.18
롤러외경 Dr: 3.30
핀직경 d: 2.31

HC 35

피치 P: 9.525
링크내폭 W: 4.78
롤러외경 Dr: 5.09
핀직경 d: 3.59

HC 40

피치 P: 12.70
링크내폭 W: 7.95
롤러외경 Dr: 7.94
핀직경 d: 3.97

HC 50

피치 P: 15.875
링크내폭 W: 9.53
롤러외경 Dr: 10.16
핀직경 d: 5.09

HC 60

피치 P: 19.05
링크내폭 W: 12.70
롤러외경 Dr: 11.91
핀직경 d: 5.96

HC 80

피치 P: 25.40
링크내폭 W: 15.88
롤러외경 Dr: 15.88
핀직경 d: 7.94

HC 100

피치 P: 31.75
링크내폭 W: 19.05
롤러외경 Dr: 19.05
핀직경 d: 9.54

HC 120

피치 P: 38.10
링크내폭 W: 25.40
롤러외경 Dr: 22.23
핀직경 d: 11.11

HC 140

피치 P: 44.45
링크내폭 W: 25.40
롤러외경 Dr: 25.40
핀직경 d: 12.71

HC 160

피치 P: 50.80
링크내폭 W: 31.75
롤러외경 Dr: 28.58
핀직경 d: 14.29

HC 180

피치 P: 57.15
링크내폭 W: 35.72
롤러외경 Dr: 35.71
핀직경 d: 17.46

HC 200

피치 P: 63.50
링크내폭 W: 38.10
롤러외경 Dr: 39.69
핀직경 d: 19.85

HC 240

피치 P: 76.20
링크내폭 W: 47.63
롤러외경 Dr: 47.63
핀직경 d: 23.81

총 13개 · 원본 규격표 전사

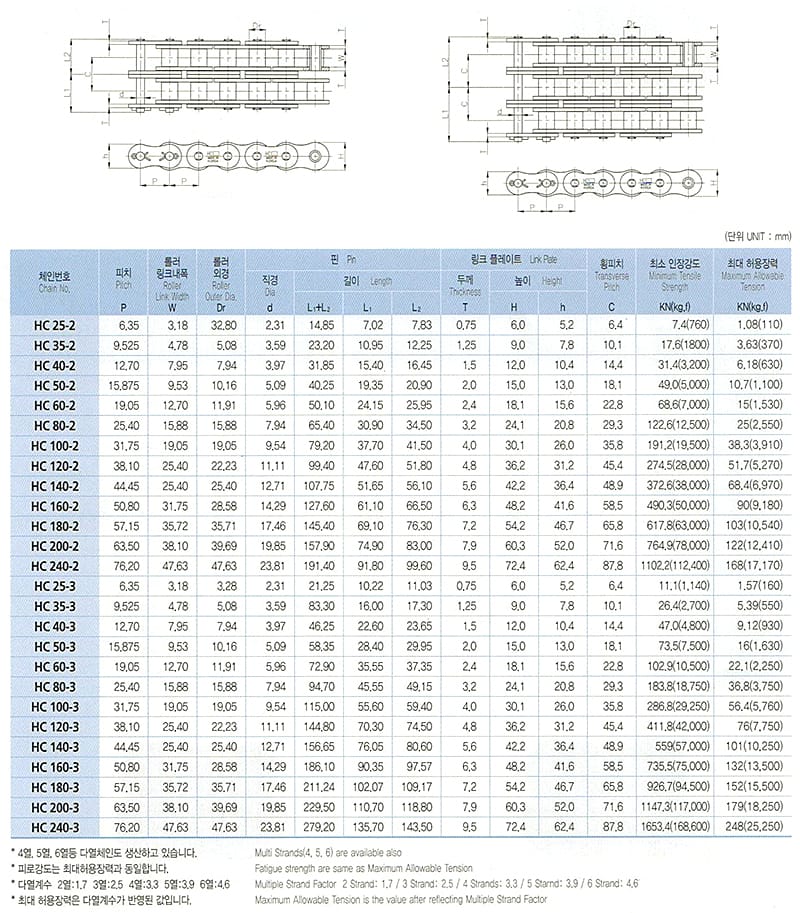

규격 도면 · 제품 이미지

클릭 시 확대
