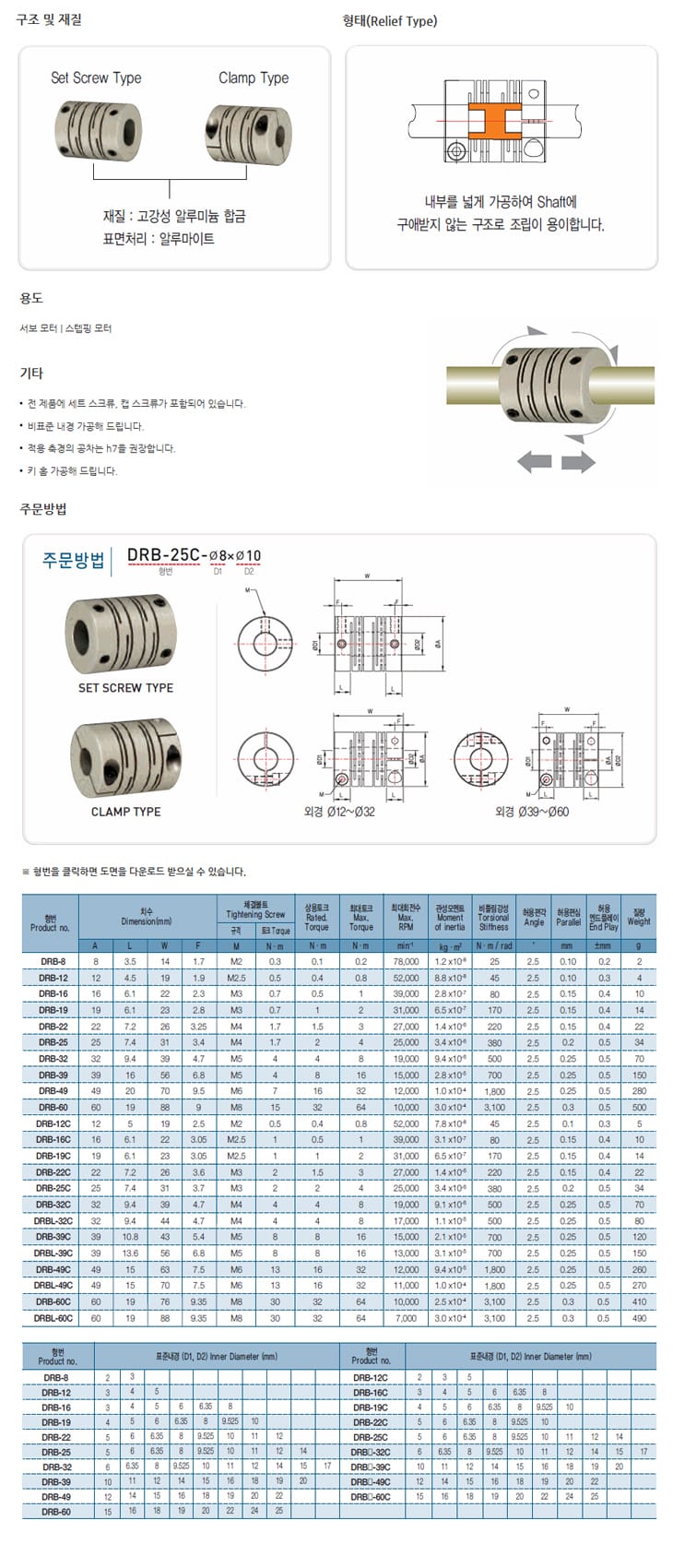

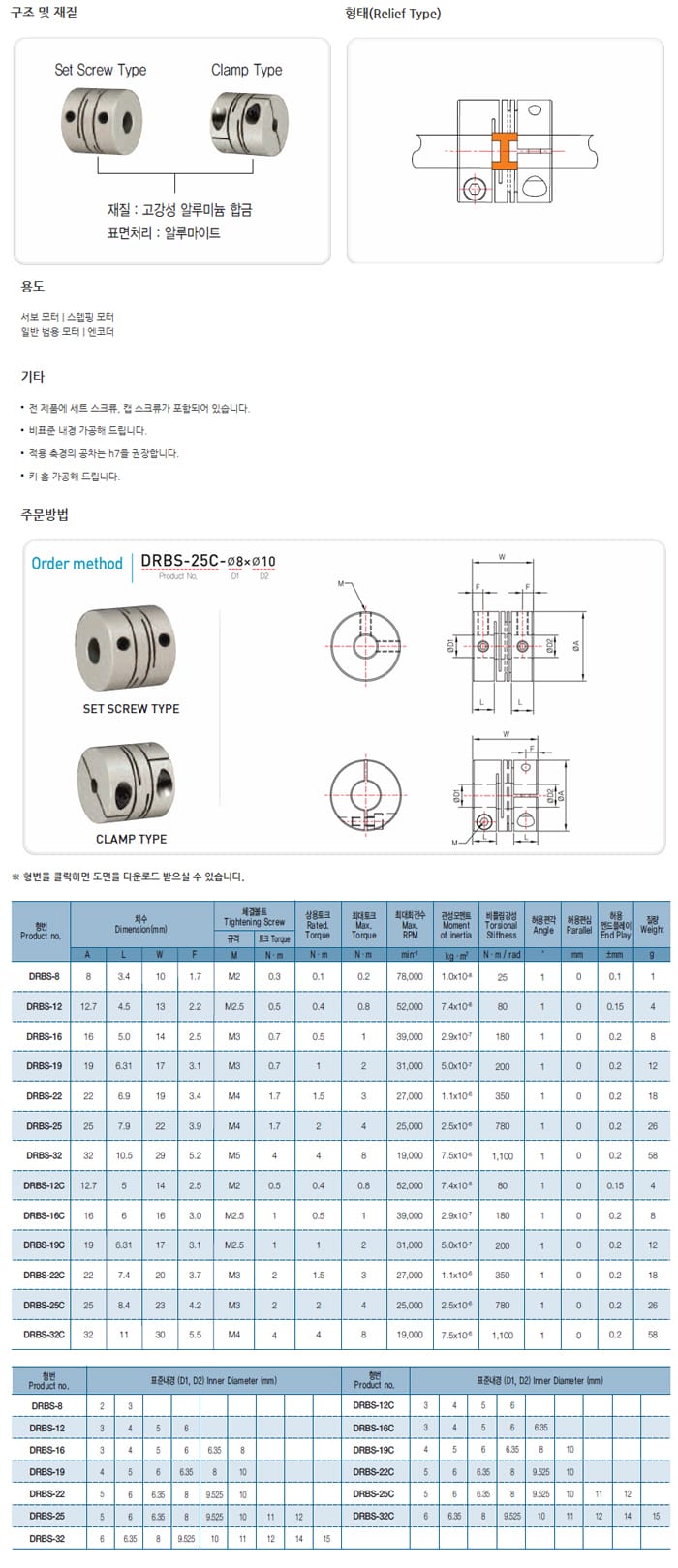

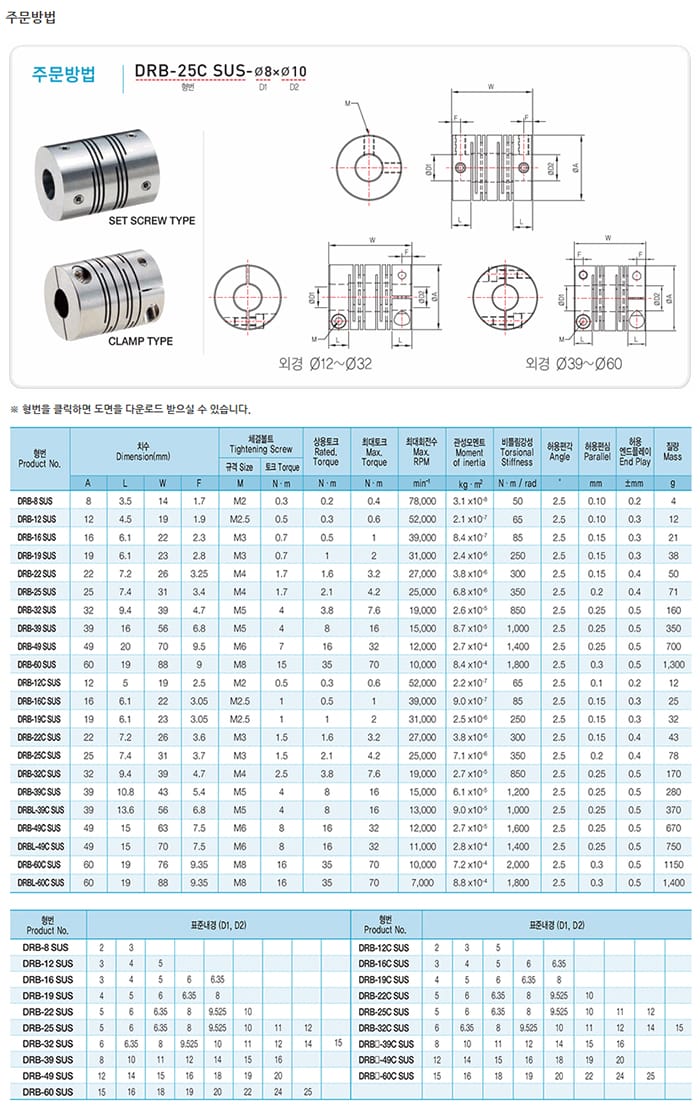

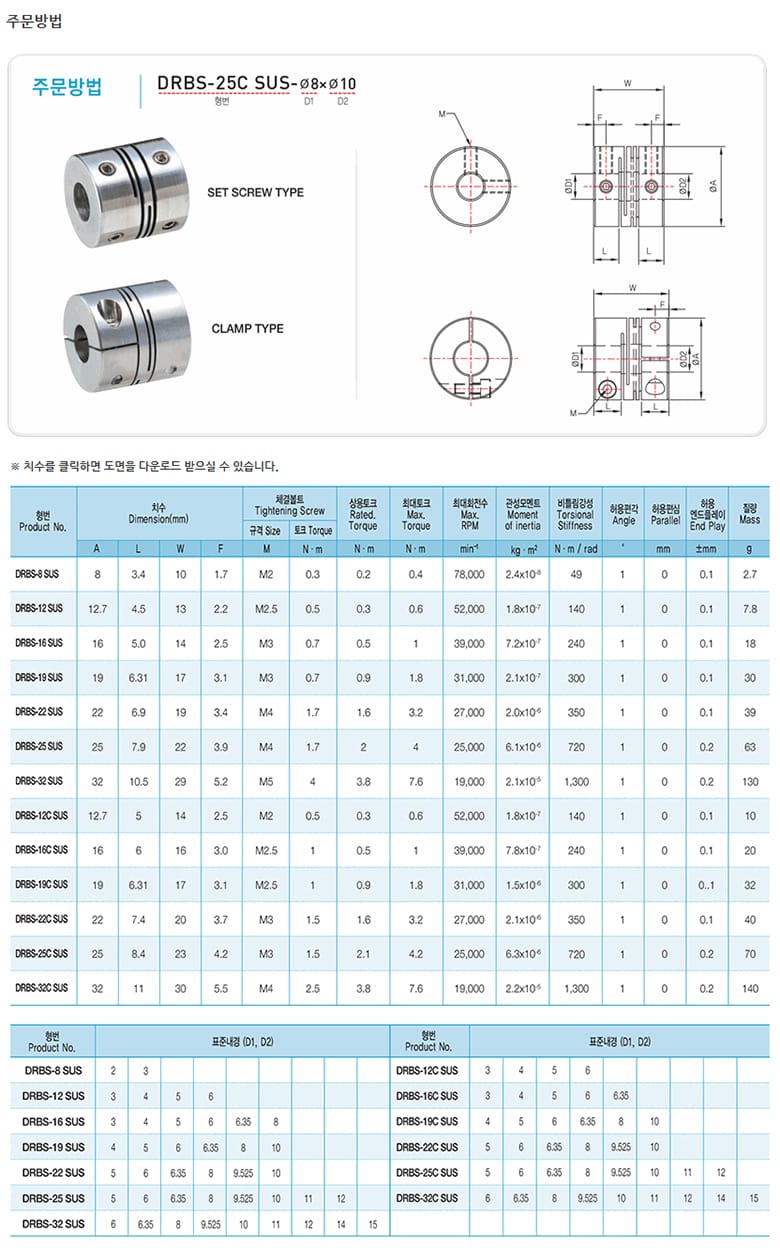

DRB 커플링 규격

치수 mm · 토크 N·m · 질량 g

형번⇅	A⇅	L⇅	W⇅	F⇅	체결볼트 M⇅	체결토크⇅	상용토크⇅	최대토크⇅	최대회전수⇅	관성모멘트⇅	비틀림강성⇅	허용편각⇅	허용편심⇅	엔드플레이⇅	질량(g)⇅
DRB-8	8	3.5	14	1.7	M2	0.3	0.1	0.2	78.000	1.2×10⁻⁸	25	2.5	0.10	0.2	2
DRB-12	12	4.5	19	1.9	M2.5	0.5	0.4	0.8	52.000	8.8×10⁻⁸	45	2.5	0.10	0.3	4
DRB-16	16	6.1	22	2.3	M3	0.7	0.5	1	39.000	2.8×10⁻⁷	80	2.5	0.15	0.4	10
DRB-19	19	6.1	23	2.8	M3	0.7	1	2	31.000	6.5×10⁻⁷	170	2.5	0.15	0.4	14
DRB-22	22	7.2	26	3.25	M4	1.7	1.5	3	27.000	1.4×10⁻⁶	220	2.5	0.15	0.4	22
DRB-25	25	7.4	31	3.4	M4	1.7	2	4	25.000	3.4×10⁻⁶	380	2.5	0.2	0.5	34
DRB-32	32	9.4	39	4.7	M5	4	4	8	19.000	9.4×10⁻⁶	500	2.5	0.25	0.5	70
DRB-39	39	16	56	6.8	M5	4	8	16	15.000	2.8×10⁻⁵	700	2.5	0.25	0.5	150
DRB-49	49	20	70	9.5	M6	7	16	32	12.000	1.0×10⁻⁴	1.800	2.5	0.25	0.5	280
DRB-60	60	19	88	9	M8	15	32	64	10.000	3.0×10⁻⁴	3.100	2.5	0.3	0.5	500
DRB-12C	12	5	19	2.5	M2	0.5	0.4	0.8	52.000	7.8×10⁻⁸	45	2.5	0.1	0.3	5
DRB-16C	16	6.1	22	3.05	M2.5	1	0.5	1	39.000	3.1×10⁻⁷	80	2.5	0.15	0.4	10
DRB-19C	19	6.1	23	3.05	M2.5	1	1	2	31.000	6.5×10⁻⁷	170	2.5	0.15	0.4	14
DRB-22C	22	7.2	26	3.6	M3	2	1.5	3	27.000	1.4×10⁻⁶	220	2.5	0.15	0.4	22
DRB-25C	25	7.4	31	3.7	M3	2	2	4	25.000	3.4×10⁻⁶	380	2.5	0.2	0.5	34
DRB-32C	32	9.4	39	4.7	M4	4	4	8	19.000	9.1×10⁻⁶	500	2.5	0.25	0.5	70
DRBL-32C	32	9.4	44	4.7	M4	4	4	8	17.000	1.1×10⁻⁵	500	2.5	0.25	0.5	80
DRB-39C	39	10.8	43	5.4	M5	8	8	16	15.000	2.1×10⁻⁵	700	2.5	0.25	0.5	120
DRBL-39C	39	13.6	56	6.8	M5	8	8	16	13.000	3.1×10⁻⁵	700	2.5	0.25	0.5	150
DRB-49C	49	15	63	7.5	M6	13	16	32	12.000	9.4×10⁻⁵	1.800	2.5	0.25	0.5	260
DRBL-49C	49	15	70	7.5	M6	13	16	32	11.000	1.0×10⁻⁴	1.800	2.5	0.25	0.5	270
DRB-60C	60	19	76	9.35	M8	30	32	64	10.000	2.5×10⁻⁴	3.100	2.5	0.3	0.5	410
DRBL-60C	60	19	88	9.35	M8	30	32	64	7.000	3.0×10⁻⁴	3.100	2.5	0.3	0.5	490

DRB-8

A: 8
L: 3.5
W: 14
F: 1.7

DRB-12

A: 12
L: 4.5
W: 19
F: 1.9

DRB-16

A: 16
L: 6.1
W: 22
F: 2.3

DRB-19

A: 19
L: 6.1
W: 23
F: 2.8

DRB-22

A: 22
L: 7.2
W: 26
F: 3.25

DRB-25

A: 25
L: 7.4
W: 31
F: 3.4

DRB-32

A: 32
L: 9.4
W: 39
F: 4.7

DRB-39

A: 39
L: 16
W: 56
F: 6.8

DRB-49

A: 49
L: 20
W: 70
F: 9.5

DRB-60

A: 60
L: 19
W: 88
F: 9

DRB-12C

A: 12
L: 5
W: 19
F: 2.5

DRB-16C

A: 16
L: 6.1
W: 22
F: 3.05

DRB-19C

A: 19
L: 6.1
W: 23
F: 3.05

DRB-22C

A: 22
L: 7.2
W: 26
F: 3.6

DRB-25C

A: 25
L: 7.4
W: 31
F: 3.7

DRB-32C

A: 32
L: 9.4
W: 39
F: 4.7

DRBL-32C

A: 32
L: 9.4
W: 44
F: 4.7

DRB-39C

A: 39
L: 10.8
W: 43
F: 5.4

DRBL-39C

A: 39
L: 13.6
W: 56
F: 6.8

DRB-49C

A: 49
L: 15
W: 63
F: 7.5

DRBL-49C

A: 49
L: 15
W: 70
F: 7.5

DRB-60C

A: 60
L: 19
W: 76
F: 9.35

DRBL-60C

A: 60
L: 19
W: 88
F: 9.35

총 23개 · 원본 규격표 전사

표준 내경 (D1, D2)

형번⇅	표준내경 (D1, D2)⇅	담기
DRB-8	2, 3
DRB-12	3, 4, 5
DRB-16	3, 4, 5, 6, 6.35, 8
DRB-19	4, 5, 6, 6.35, 8, 9.525, 10
DRB-22	5, 6, 6.35, 8, 9.525, 10, 11, 12
DRB-25	5, 6, 6.35, 8, 9.525, 10, 11, 12, 14
DRB-32	6, 6.35, 8, 9.525, 10, 11, 12, 14, 15, 17
DRB-39	10, 11, 12, 14, 15, 16, 18, 19, 20
DRB-49	12, 14, 15, 16, 18, 19, 20, 22
DRB-60	15, 16, 18, 19, 20, 22, 24, 25
DRB-12C	2, 3, 5
DRB-16C	3, 4, 5, 6, 6.35, 8
DRB-19C	4, 5, 6, 6.35, 8, 9.525, 10
DRB-22C	5, 6, 6.35, 8, 9.525, 10
DRB-25C	5, 6, 6.35, 8, 9.525, 10, 11, 12, 14
DRB(L)-32C	6, 6.35, 8, 9.525, 10, 11, 12, 14, 15, 17
DRB(L)-39C	10, 11, 12, 14, 15, 16, 18, 19, 20
DRB(L)-49C	12, 14, 15, 16, 18, 19, 20, 22
DRB(L)-60C	15, 16, 18, 19, 20, 22, 24, 25

DRB-8

표준내경 (D1, D2): 2, 3

DRB-12

표준내경 (D1, D2): 3, 4, 5

DRB-16

표준내경 (D1, D2): 3, 4, 5, 6, 6.35, 8

DRB-19

표준내경 (D1, D2): 4, 5, 6, 6.35, 8, 9.525, 10

DRB-22

표준내경 (D1, D2): 5, 6, 6.35, 8, 9.525, 10, 11, 12

DRB-25

표준내경 (D1, D2): 5, 6, 6.35, 8, 9.525, 10, 11, 12, 14

DRB-32

표준내경 (D1, D2): 6, 6.35, 8, 9.525, 10, 11, 12, 14, 15, 17

DRB-39

표준내경 (D1, D2): 10, 11, 12, 14, 15, 16, 18, 19, 20

DRB-49

표준내경 (D1, D2): 12, 14, 15, 16, 18, 19, 20, 22

DRB-60

표준내경 (D1, D2): 15, 16, 18, 19, 20, 22, 24, 25

DRB-12C

표준내경 (D1, D2): 2, 3, 5

DRB-16C

표준내경 (D1, D2): 3, 4, 5, 6, 6.35, 8

DRB-19C

표준내경 (D1, D2): 4, 5, 6, 6.35, 8, 9.525, 10

DRB-22C

표준내경 (D1, D2): 5, 6, 6.35, 8, 9.525, 10

DRB-25C

표준내경 (D1, D2): 5, 6, 6.35, 8, 9.525, 10, 11, 12, 14

DRB(L)-32C

표준내경 (D1, D2): 6, 6.35, 8, 9.525, 10, 11, 12, 14, 15, 17

DRB(L)-39C

표준내경 (D1, D2): 10, 11, 12, 14, 15, 16, 18, 19, 20

DRB(L)-49C

표준내경 (D1, D2): 12, 14, 15, 16, 18, 19, 20, 22

DRB(L)-60C

표준내경 (D1, D2): 15, 16, 18, 19, 20, 22, 24, 25

총 19개 · 원본 규격표 전사

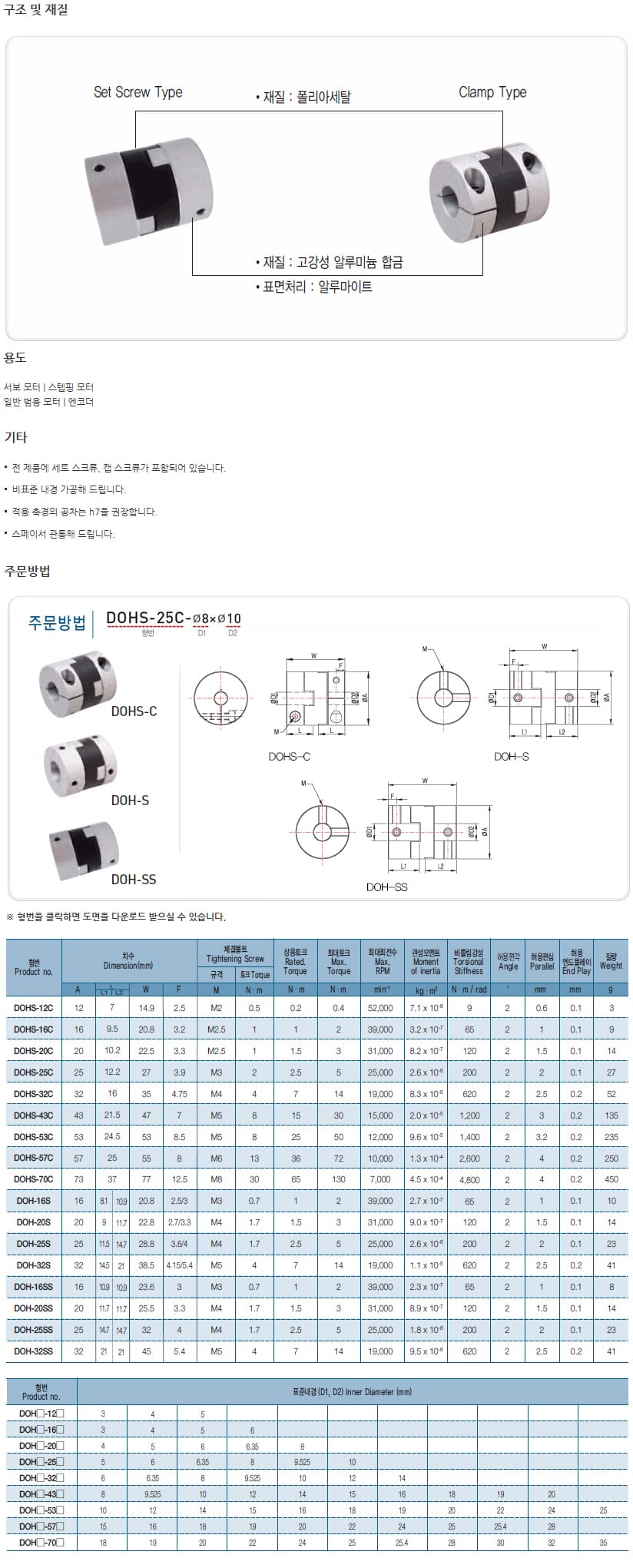

올댐 커플링 (스페이서형, DOH)

치수 mm · 토크 N·m · 관성모멘트 kg·m² · 비틀림강성 N·m/rad · 회전수 min⁻¹ · 편각 ° · 편심/엔드플레이 mm · 질량 g

형번⇅	A⇅	L⇅	W⇅	F⇅	규격⇅	체결토크⇅	상용토크⇅	최대토크⇅	최대회전수⇅	관성모멘트⇅	비틀림강성⇅	허용편각⇅	허용편심⇅	허용엔드플레이⇅	질량⇅
DOH-16	16	8.1	18	2.5	M3	0.7	1	2	39.000	2.4×10⁻⁷	65	2	1	0.1	8
DOH-20	20	9	20	2.7	M4	1.7	1.5	3	31.000	8.1×10⁻⁷	120	2	1.5	0.1	14
DOH-25	25	11.5	25.5	3.6	M4	1.7	2.5	5	25.000	1.8×10⁻⁶	200	2	2	0.1	20
DOH-32	32	14.5	32	4.15	M5	4	7	14	19.000	3.0×10⁻⁶	620	2	2.5	0.2	48
DOH-43	43	24	52	6	M5	4	15	30	15.000	3.9×10⁻⁶	1.200	2	3	0.2	160
DOH-53	53	27	58	6.5	M6	7	25	50	12.000	6.7×10⁻⁶	1.400	2	3.5	0.2	352
DOH-57	57	36	77	7.5	M8	15	36	72	10.000	2.2×10⁻⁴	2.600	2	4	0.2	420
DOH-70	73	37	77	7.5	M8	15	65	130	7.000	4.5×10⁻⁴	4.800	2	4	0.2	450
DOH-16C	16	10.9	23.6	2.9	M2.5	1	1	2	39.000	3.7×10⁻⁷	65	2	1.0	0.1	10
DOH-20C	20	11.7	25.5	3.2	M2.5	1	1.5	3	31.000	9.3×10⁻⁷	120	2	1.5	0.1	16
DOH-25C	25	14.7	32	4	M3	2	2.5	5	25.000	3.3×10⁻⁶	200	2	2	0.1	34
DOH-32C	32	21	45	5.4	M4	4	7	14	19.000	1.4×10⁻⁵	620	2	2.5	0.2	80
DOH-43C	43	24	52	6.2	M5	8	15	30	15.000	4.3×10⁻⁵	1.200	2	3	0.2	160
DOH-53C	53	27	58	7	M5	8	25	50	12.000	1.2×10⁻⁴	1.400	2	3.5	0.2	253
DOH-57C	57	36	77	7.9	M6	13	36	72	10.000	1.8×10⁻⁴	2.600	2	3.5	0.2	390
DOH-70C	73	28	83	10	M8	30	65	130	7.000	5.4×10⁻⁴	2.000	2	3.5	0.2	670
DOH-90C	88	33.5	98.7	13	M10	50	105	210	5.000	1.2×10⁻³	2.500	2	4	0.35	1.240
DOH-120C	118	40.5	138.7	18	M12	90	200	400	4.000	6.5×10⁻³	6.300	2	4.5	0.4	2.600
DOH-16SC	16	8.1/10.9	20.8	2.5/2.9	M3/M2.5	0.7/1	1	2	39.000	2.9×10⁻⁷	65	2	1	0.1	7.5
DOH-20SC	20	9/11.7	22.8	2.7/3.2	M4/M2.5	1.7/1	1.5	3	31.000	9.0×10⁻⁷	120	2	1.5	0.1	15.5
DOH-25SC	25	11.5/14.7	28.8	3.6/4	M4/M3	1.7/2	2.5	5	25.000	2.6×10⁻⁶	200	2	2	0.1	27
DOH-32SC	32	14.5/21	38.5	4.15/5.4	M5/M4	4/4	7	14	19.000	1.1×10⁻⁵	620	2	2.5	0.2	70

DOH-16

A: 16
L: 8.1
W: 18
F: 2.5

DOH-20

A: 20
L: 9
W: 20
F: 2.7

DOH-25

A: 25
L: 11.5
W: 25.5
F: 3.6

DOH-32

A: 32
L: 14.5
W: 32
F: 4.15

DOH-43

A: 43
L: 24
W: 52
F: 6

DOH-53

A: 53
L: 27
W: 58
F: 6.5

DOH-57

A: 57
L: 36
W: 77
F: 7.5

DOH-70

A: 73
L: 37
W: 77
F: 7.5

DOH-16C

A: 16
L: 10.9
W: 23.6
F: 2.9

DOH-20C

A: 20
L: 11.7
W: 25.5
F: 3.2

DOH-25C

A: 25
L: 14.7
W: 32
F: 4

DOH-32C

A: 32
L: 21
W: 45
F: 5.4

DOH-43C

A: 43
L: 24
W: 52
F: 6.2

DOH-53C

A: 53
L: 27
W: 58
F: 7

DOH-57C

A: 57
L: 36
W: 77
F: 7.9

DOH-70C

A: 73
L: 28
W: 83
F: 10

DOH-90C

A: 88
L: 33.5
W: 98.7
F: 13

DOH-120C

A: 118
L: 40.5
W: 138.7
F: 18

DOH-16SC

A: 16
L: 8.1/10.9
W: 20.8
F: 2.5/2.9

DOH-20SC

A: 20
L: 9/11.7
W: 22.8
F: 2.7/3.2

DOH-25SC

A: 25
L: 11.5/14.7
W: 28.8
F: 3.6/4

DOH-32SC

A: 32
L: 14.5/21
W: 38.5
F: 4.15/5.4

총 22개 · 원본 규격표 전사

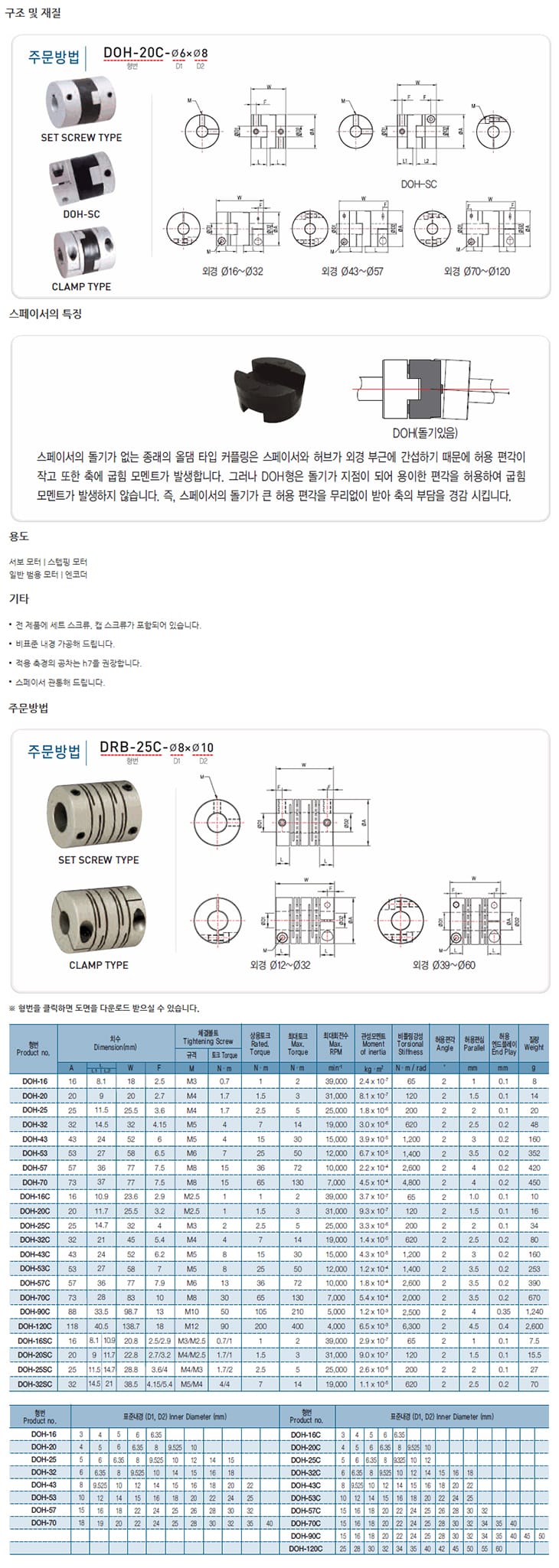

올댐 커플링 (DOHS / DOH-S)

치수 mm · 토크 N·m · 관성모멘트 kg·m² · 비틀림강성 N·m/rad · 회전수 min⁻¹ · 편각 ° · 편심/엔드플레이 mm · 질량 g

형번⇅	A⇅	L⇅	W⇅	F⇅	규격⇅	체결토크⇅	상용토크⇅	최대토크⇅	최대회전수⇅	관성모멘트⇅	비틀림강성⇅	허용편각⇅	허용편심⇅	허용엔드플레이⇅	질량⇅
DOHS-12C	12	7	14.9	2.5	M2	0.5	0.2	0.4	52.000	7.1×10⁻⁸	9	2	0.6	0.1	3
DOHS-16C	16	9.5	20.8	3.2	M2.5	1	1	2	39.000	3.2×10⁻⁷	65	2	1	0.1	9
DOHS-20C	20	10.2	22.5	3.3	M2.5	1	1.5	3	31.000	8.2×10⁻⁷	120	2	1.5	0.1	14
DOHS-25C	25	12.2	27	3.9	M3	2	2.5	5	25.000	2.6×10⁻⁶	200	2	2	0.1	27
DOHS-32C	32	16	35	4.75	M4	4	7	14	19.000	8.3×10⁻⁶	620	2	2.5	0.2	52
DOHS-43C	43	21.5	47	7	M5	8	15	30	15.000	2.0×10⁻⁵	1.200	2	3	0.2	135
DOHS-53C	53	24.5	53	8.5	M5	8	25	50	12.000	9.6×10⁻⁵	1.400	2	3.2	0.2	235
DOHS-57C	57	25	55	8	M6	13	36	72	10.000	1.3×10⁻⁴	2.600	2	4	0.2	250
DOHS-70C	73	37	77	12.5	M8	30	65	130	7.000	4.5×10⁻⁴	4.800	2	4	0.2	450
DOH-16S	16	8.1/10.9	20.8	2.5/3	M3	0.7	1	2	39.000	2.7×10⁻⁷	65	2	1	0.1	10
DOH-20S	20	9/11.7	22.8	2.7/3.3	M4	1.7	1.5	3	31.000	9.0×10⁻⁷	120	2	1.5	0.1	14
DOH-25S	25	11.5/14.7	28.8	3.6/4	M4	1.7	2.5	5	25.000	2.6×10⁻⁶	200	2	2	0.1	23
DOH-32S	32	14.5/21	38.5	4.15/5.4	M5	4	7	14	19.000	1.1×10⁻⁵	620	2	2.5	0.2	41
DOH-16SS	16	10.9/10.9	23.6	3	M3	0.7	1	2	39.000	2.3×10⁻⁷	65	2	1	0.1	8
DOH-20SS	20	11.7/11.7	25.5	3.3	M4	1.7	1.5	3	31.000	8.9×10⁻⁷	120	2	1.5	0.1	14
DOH-25SS	25	14.7/14.7	32	4	M4	1.7	2.5	5	25.000	1.8×10⁻⁶	200	2	2	0.1	23
DOH-32SS	32	21/21	45	5.4	M5	4	7	14	19.000	9.5×10⁻⁶	620	2	2.5	0.2	41

DOHS-12C

A: 12
L: 7
W: 14.9
F: 2.5

DOHS-16C

A: 16
L: 9.5
W: 20.8
F: 3.2

DOHS-20C

A: 20
L: 10.2
W: 22.5
F: 3.3

DOHS-25C

A: 25
L: 12.2
W: 27
F: 3.9

DOHS-32C

A: 32
L: 16
W: 35
F: 4.75

DOHS-43C

A: 43
L: 21.5
W: 47
F: 7

DOHS-53C

A: 53
L: 24.5
W: 53
F: 8.5

DOHS-57C

A: 57
L: 25
W: 55
F: 8

DOHS-70C

A: 73
L: 37
W: 77
F: 12.5

DOH-16S

A: 16
L: 8.1/10.9
W: 20.8
F: 2.5/3

DOH-20S

A: 20
L: 9/11.7
W: 22.8
F: 2.7/3.3

DOH-25S

A: 25
L: 11.5/14.7
W: 28.8
F: 3.6/4

DOH-32S

A: 32
L: 14.5/21
W: 38.5
F: 4.15/5.4

DOH-16SS

A: 16
L: 10.9/10.9
W: 23.6
F: 3

DOH-20SS

A: 20
L: 11.7/11.7
W: 25.5
F: 3.3

DOH-25SS

A: 25
L: 14.7/14.7
W: 32
F: 4

DOH-32SS

A: 32
L: 21/21
W: 45
F: 5.4

총 17개 · 원본 규격표 전사

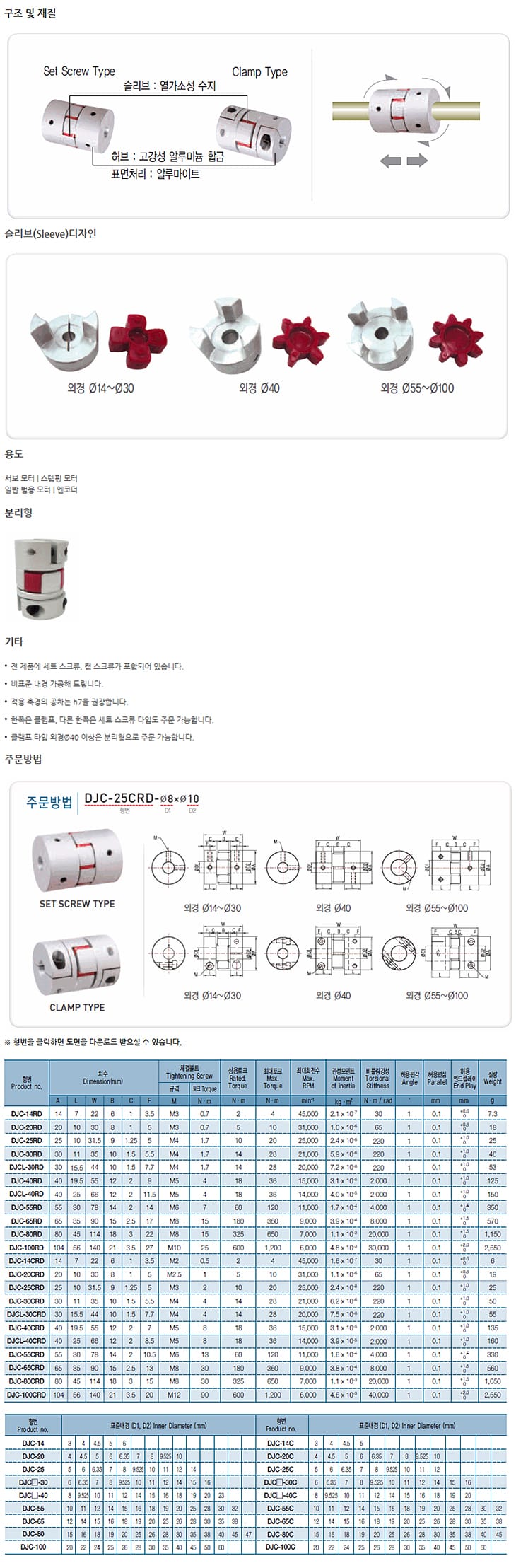

죠 커플링 (DJC)

치수 mm · 토크 N·m · 관성모멘트 kg·m² · 비틀림강성 N·m/rad · 회전수 min⁻¹ · 편각 ° · 편심 mm · 엔드플레이 mm · 질량 g

형번⇅	A⇅	L⇅	W⇅	B⇅	C⇅	F⇅	규격⇅	체결토크⇅	상용토크⇅	최대토크⇅	최대회전수⇅	관성모멘트⇅	비틀림강성⇅	허용편각⇅	허용편심⇅	허용엔드플레이⇅	질량⇅
DJC-14RD	14	7	22	6	1	3.5	M3	0.7	2	4	45.000	2.1×10⁻⁷	30	1	0.1	+0.6/0	7.3
DJC-20RD	20	10	30	8	1	5	M3	0.7	5	10	31.000	1.0×10⁻⁶	65	1	0.1	+0.8/0	18
DJC-25RD	25	10	31.5	9	1.25	5	M4	1.7	10	20	25.000	2.4×10⁻⁶	220	1	0.1	+1.0/0	25
DJC-30RD	30	11	35	10	1.5	5.5	M4	1.7	14	28	21.000	5.9×10⁻⁶	220	1	0.1	+1.0/0	46
DJCL-30RD	30	15.5	44	10	1.5	7.7	M4	1.7	14	28	20.000	7.2×10⁻⁶	220	1	0.1	+1.0/0	53
DJC-40RD	40	19.5	55	12	2	9	M5	4	18	36	15.000	3.1×10⁻⁵	2.000	1	0.1	+1.0/0	125
DJCL-40RD	40	25	66	12	2	11.5	M5	4	18	36	14.000	4.0×10⁻⁵	2.000	1	0.1	+1.0/0	150
DJC-55RD	55	30	78	14	2	14	M6	7	60	120	11.000	1.7×10⁻⁴	4.000	1	0.1	+1.4/0	350
DJC-65RD	65	35	90	15	2.5	17	M8	15	180	360	9.000	3.9×10⁻⁴	8.000	1	0.1	+1.5/0	570
DJC-80RD	80	45	114	18	3	22	M8	15	325	650	7.000	1.1×10⁻³	20.000	1	0.1	+1.5/0	1.150
DJC-100RD	104	56	140	21	3.5	27	M10	25	600	1.200	6.000	4.8×10⁻³	30.000	1	0.1	+2.0/0	2.550
DJC-14CRD	14	7	22	6	1	3.5	M2	0.5	2	4	45.000	1.6×10⁻⁷	30	1	0.1	+0.6/0	6
DJC-20CRD	20	10	30	8	1	5	M2.5	1	5	10	31.000	1.1×10⁻⁶	65	1	0.1	+0.8/0	19
DJC-25CRD	25	10	31.5	9	1.25	5	M3	2	10	20	25.000	2.4×10⁻⁸	220	1	0.1	+1.0/0	25
DJC-30CRD	30	11	35	10	1.5	5.5	M4	4	14	28	21.000	6.2×10⁻⁶	220	1	0.1	+1.0/0	50
DJCL-30CRD	30	15.5	44	10	1.5	7.7	M4	4	14	28	20.000	7.5×10⁻⁶	220	1	0.1	+1.0/0	55
DJC-40CRD	40	19.5	55	12	2	7	M5	8	18	36	15.000	3.1×10⁻⁵	2.000	1	0.1	+1.0/0	135
DJCL-40CRD	40	25	66	12	2	8.5	M5	8	18	36	14.000	3.9×10⁻⁵	2.000	1	0.1	+1.0/0	160
DJC-55CRD	55	30	78	14	2	10.5	M6	13	60	120	11.000	1.6×10⁻⁴	4.000	1	0.1	+1.4/0	330
DJC-65CRD	65	35	90	15	2.5	13	M8	30	180	360	9.000	3.8×10⁻⁴	8.000	1	0.1	+1.5/0	560
DJC-80CRD	80	45	114	18	3	15	M8	30	325	650	7.000	1.1×10⁻³	20.000	1	0.1	+1.5/0	1.050
DJC-100CRD	104	56	140	21	3.5	20	M12	90	600	1.200	6.000	4.6×10⁻³	40.000	1	0.1	+2.0/0	2.550

DJC-14RD

A: 14
L: 7
W: 22
B: 6

DJC-20RD

A: 20
L: 10
W: 30
B: 8

DJC-25RD

A: 25
L: 10
W: 31.5
B: 9

DJC-30RD

A: 30
L: 11
W: 35
B: 10

DJCL-30RD

A: 30
L: 15.5
W: 44
B: 10

DJC-40RD

A: 40
L: 19.5
W: 55
B: 12

DJCL-40RD

A: 40
L: 25
W: 66
B: 12

DJC-55RD

A: 55
L: 30
W: 78
B: 14

DJC-65RD

A: 65
L: 35
W: 90
B: 15

DJC-80RD

A: 80
L: 45
W: 114
B: 18

DJC-100RD

A: 104
L: 56
W: 140
B: 21

DJC-14CRD

A: 14
L: 7
W: 22
B: 6

DJC-20CRD

A: 20
L: 10
W: 30
B: 8

DJC-25CRD

A: 25
L: 10
W: 31.5
B: 9

DJC-30CRD

A: 30
L: 11
W: 35
B: 10

DJCL-30CRD

A: 30
L: 15.5
W: 44
B: 10

DJC-40CRD

A: 40
L: 19.5
W: 55
B: 12

DJCL-40CRD

A: 40
L: 25
W: 66
B: 12

DJC-55CRD

A: 55
L: 30
W: 78
B: 14

DJC-65CRD

A: 65
L: 35
W: 90
B: 15

DJC-80CRD

A: 80
L: 45
W: 114
B: 18

DJC-100CRD

A: 104
L: 56
W: 140
B: 21

총 22개 · 원본 규격표 전사

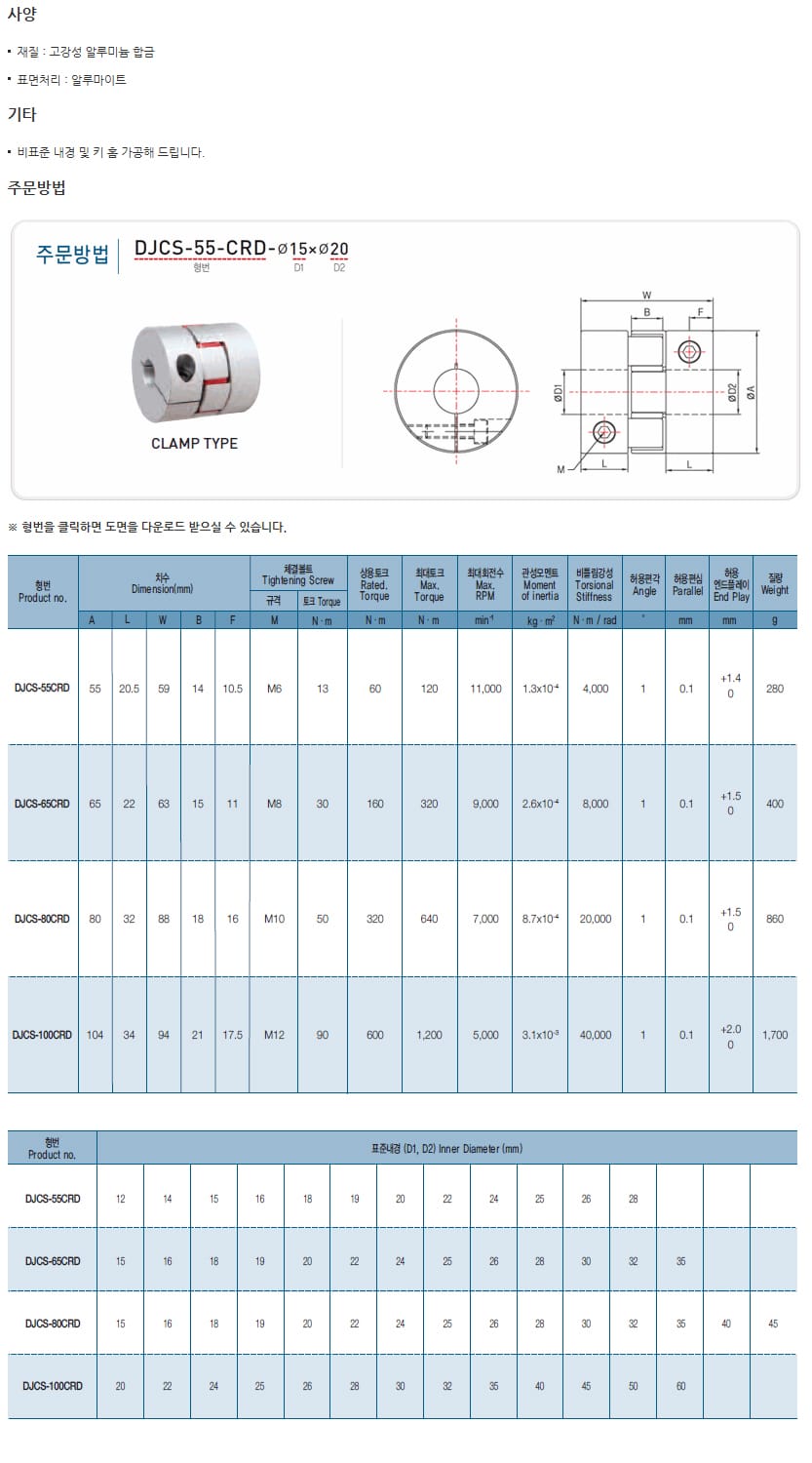

죠 커플링 (대형 클램프형, DJCS)

치수 mm · 토크 N·m · 관성모멘트 kg·m² · 비틀림강성 N·m/rad · 회전수 min⁻¹ · 편각 ° · 편심 mm · 엔드플레이 mm · 질량 g

형번⇅	A⇅	L⇅	W⇅	B⇅	F⇅	규격⇅	체결토크⇅	상용토크⇅	최대토크⇅	최대회전수⇅	관성모멘트⇅	비틀림강성⇅	허용편각⇅	허용편심⇅	허용엔드플레이⇅	질량⇅
DJCS-55CRD	55	20.5	59	14	10.5	M6	13	60	120	11.000	1.3×10⁻⁴	4.000	1	0.1	+1.4/0	280
DJCS-65CRD	65	22	63	15	11	M8	30	160	320	9.000	2.6×10⁻⁴	8.000	1	0.1	+1.5/0	400
DJCS-80CRD	80	32	88	18	16	M10	50	320	640	7.000	8.7×10⁻⁴	20.000	1	0.1	+1.5/0	860
DJCS-100CRD	104	34	94	21	17.5	M12	90	600	1.200	5.000	3.1×10⁻³	40.000	1	0.1	+2.0/0	1.700

DJCS-55CRD

A: 55
L: 20.5
W: 59
B: 14

DJCS-65CRD

A: 65
L: 22
W: 63
B: 15

DJCS-80CRD

A: 80
L: 32
W: 88
B: 18

DJCS-100CRD

A: 104
L: 34
W: 94
B: 21

총 4개 · 원본 규격표 전사

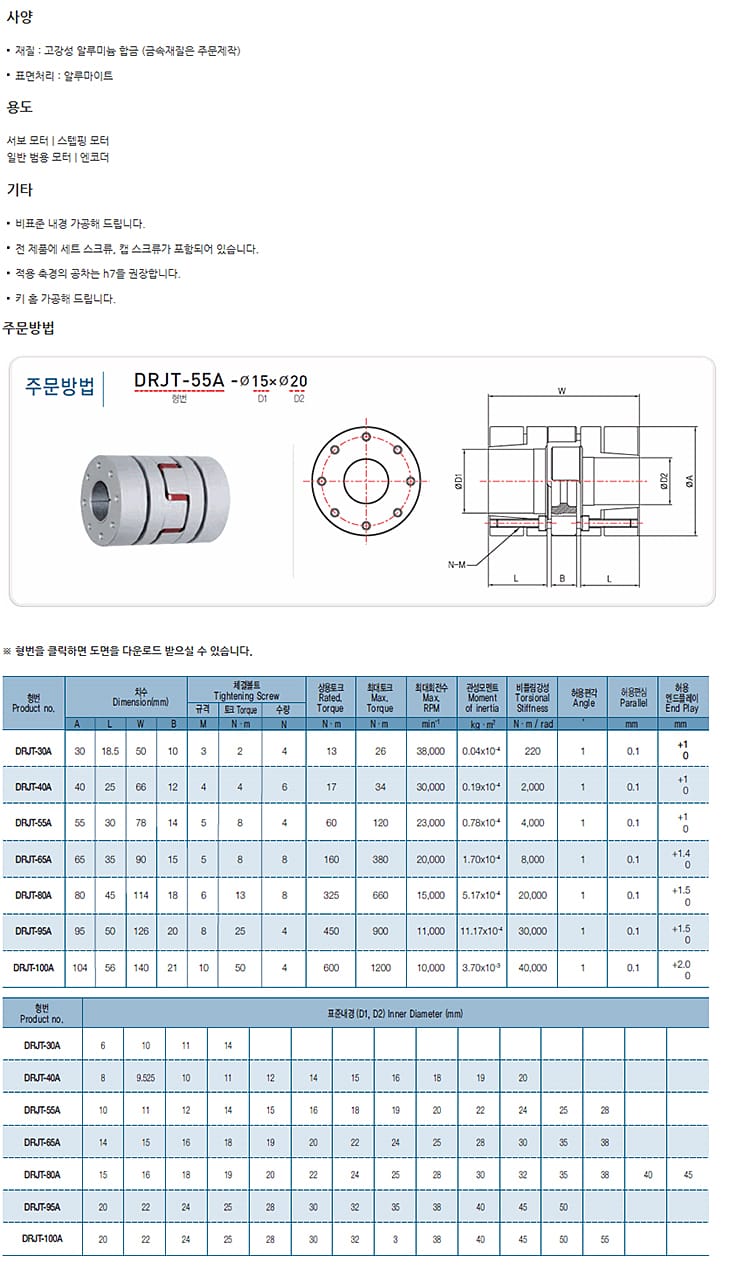

플랜지형 죠 커플링 (DRJT)

치수 mm · 토크 N·m · 체결볼트 수량 N · 관성모멘트 kg·m² · 비틀림강성 N·m/rad · 회전수 min⁻¹ · 편각 ° · 편심/엔드플레이 mm

형번⇅	A⇅	L⇅	W⇅	B⇅	규격⇅	체결토크⇅	수량⇅	상용토크⇅	최대토크⇅	최대회전수⇅	관성모멘트⇅	비틀림강성⇅	허용편각⇅	허용편심⇅	허용엔드플레이⇅
DRJT-30A	30	18.5	50	10	3	2	4	13	26	38.000	0.04×10⁻⁴	220	1	0.1	+1/0
DRJT-40A	40	25	66	12	4	4	6	17	34	30.000	0.19×10⁻⁴	2.000	1	0.1	+1/0
DRJT-55A	55	30	78	14	5	8	4	60	120	23.000	0.78×10⁻⁴	4.000	1	0.1	+1/0
DRJT-65A	65	35	90	15	5	8	8	160	380	20.000	1.70×10⁻⁴	8.000	1	0.1	+1.4/0
DRJT-80A	80	45	114	18	6	13	8	325	660	15.000	5.17×10⁻⁴	20.000	1	0.1	+1.5/0
DRJT-95A	95	50	126	20	8	25	4	450	900	11.000	11.17×10⁻⁴	30.000	1	0.1	+1.5/0
DRJT-100A	104	56	140	21	10	50	4	600	1200	10.000	3.70×10⁻³	40.000	1	0.1	+2.0/0

DRJT-30A

A: 30
L: 18.5
W: 50
B: 10

DRJT-40A

A: 40
L: 25
W: 66
B: 12

DRJT-55A

A: 55
L: 30
W: 78
B: 14

DRJT-65A

A: 65
L: 35
W: 90
B: 15

DRJT-80A

A: 80
L: 45
W: 114
B: 18

DRJT-95A

A: 95
L: 50
W: 126
B: 20

DRJT-100A

A: 104
L: 56
W: 140
B: 21

총 7개 · 원본 규격표 전사

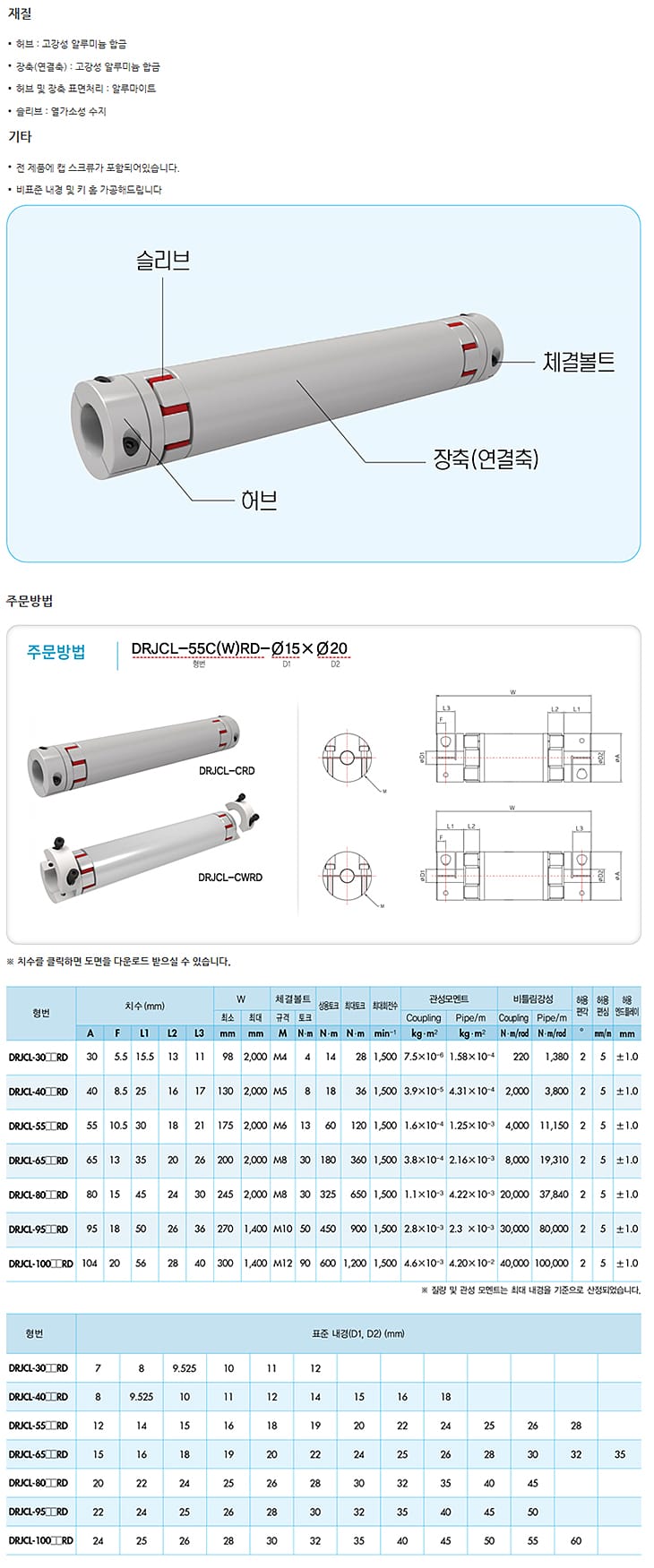

연결축형 죠 커플링 (DRJCL)

치수 mm · W mm · 토크 N·m · 관성모멘트 kg·m² · 비틀림강성 N·m/rad · 회전수 min⁻¹ · 편각 ° · 편심/엔드플레이 mm

형번⇅	A⇅	F⇅	L1⇅	L2⇅	L3⇅	W최소⇅	W최대⇅	규격⇅	체결토크⇅	상용토크⇅	최대토크⇅	최대회전수⇅	관성모멘트(Coupling)⇅	관성모멘트(Pipe/m)⇅	비틀림강성(Coupling)⇅	비틀림강성(Pipe/m)⇅	허용편각⇅	허용편심⇅	허용엔드플레이⇅
DRJCL-30☐RD	30	5.5	15.5	13	11	98	2.000	M4	4	14	28	1.500	7.5×10⁻⁶	1.58×10⁻⁴	220	1.380	2	5	±1.0
DRJCL-40☐RD	40	8.5	25	16	17	130	2.000	M5	8	18	36	1.500	3.9×10⁻⁵	4.31×10⁻⁴	2.000	3.800	2	5	±1.0
DRJCL-55☐RD	55	10.5	30	18	21	175	2.000	M6	13	60	120	1.500	1.6×10⁻⁴	1.25×10⁻³	4.000	11.150	2	5	±1.0
DRJCL-65☐RD	65	13	35	20	26	200	2.000	M8	30	180	360	1.500	3.8×10⁻⁴	2.16×10⁻³	8.000	19.310	2	5	±1.0
DRJCL-80☐RD	80	15	45	24	30	245	2.000	M8	30	325	650	1.500	1.1×10⁻³	4.22×10⁻³	20.000	37.840	2	5	±1.0
DRJCL-95☐RD	95	18	50	26	36	270	1.400	M10	50	450	900	1.500	2.8×10⁻³	2.3×10⁻³	30.000	80.000	2	5	±1.0
DRJCL-100☐RD	104	20	56	28	40	300	1.400	M12	90	600	1.200	1.500	4.6×10⁻³	4.20×10⁻²	40.000	100.000	2	5	±1.0

DRJCL-30☐RD

A: 30
F: 5.5
L1: 15.5
L2: 13

DRJCL-40☐RD

A: 40
F: 8.5
L1: 25
L2: 16

DRJCL-55☐RD

A: 55
F: 10.5
L1: 30
L2: 18

DRJCL-65☐RD

A: 65
F: 13
L1: 35
L2: 20

DRJCL-80☐RD

A: 80
F: 15
L1: 45
L2: 24

DRJCL-95☐RD

A: 95
F: 18
L1: 50
L2: 26

DRJCL-100☐RD

A: 104
F: 20
L1: 56
L2: 28

총 7개 · 원본 규격표 전사

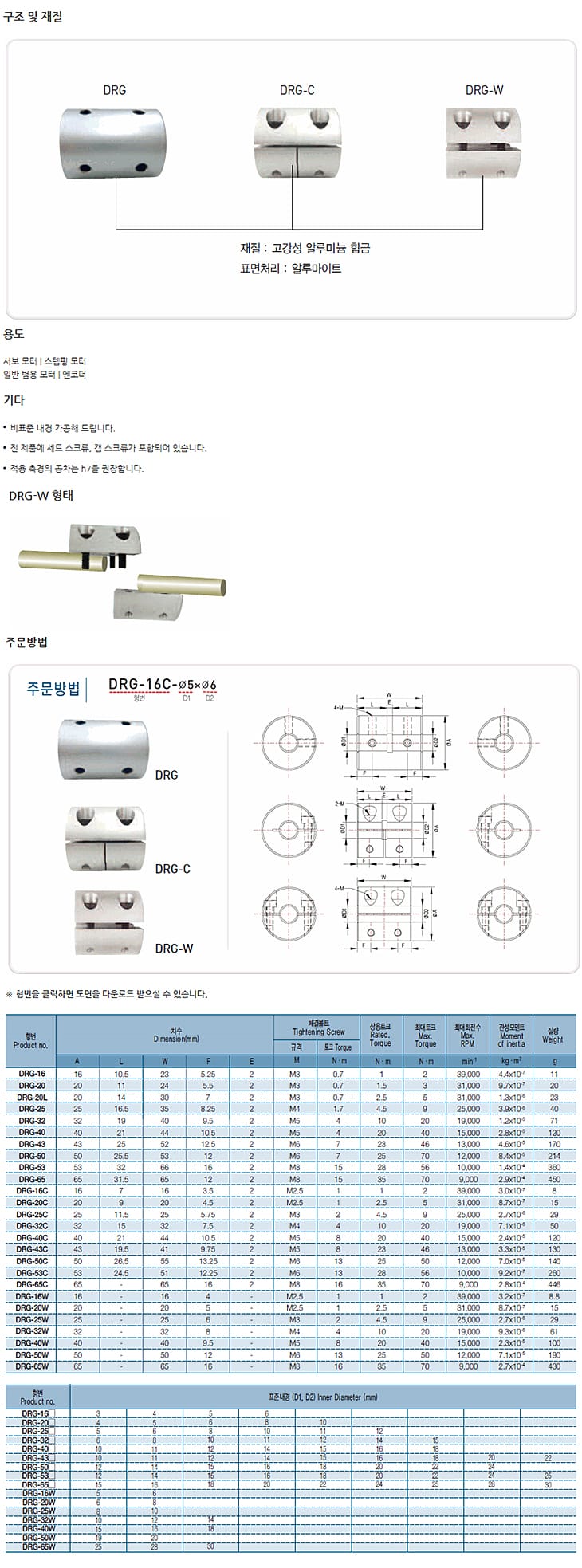

리지드 커플링 (DRG)

치수 mm · 토크 N·m · 관성모멘트 kg·m² · 회전수 min⁻¹ · 질량 g

형번⇅	A⇅	L⇅	W⇅	F⇅	E⇅	규격⇅	체결토크⇅	상용토크⇅	최대토크⇅	최대회전수⇅	관성모멘트⇅	질량⇅
DRG-16	16	10.5	23	5.25	2	M3	0.7	1	2	39.000	4.4×10⁻⁷	11
DRG-20	20	11	24	5.5	2	M3	0.7	1.5	3	31.000	9.7×10⁻⁷	20
DRG-20L	20	14	30	7	2	M3	0.7	2.5	5	31.000	1.3×10⁻⁶	23
DRG-25	25	16.5	35	8.25	2	M4	1.7	4.5	9	25.000	3.9×10⁻⁶	40
DRG-32	32	19	40	9.5	2	M5	4	10	20	19.000	1.2×10⁻⁵	71
DRG-40	40	21	44	10.5	2	M5	4	20	40	15.000	2.8×10⁻⁵	120
DRG-43	43	25	52	12.5	2	M6	7	23	46	13.000	4.6×10⁻⁵	170
DRG-50	50	25.5	53	12	2	M6	7	25	70	12.000	8.4×10⁻⁵	214
DRG-53	53	32	66	16	2	M8	15	28	56	10.000	1.4×10⁻⁴	360
DRG-65	65	31.5	65	12	2	M8	15	35	70	9.000	2.9×10⁻⁴	450
DRG-16C	16	7	16	3.5	2	M2.5	1	1	2	39.000	3.0×10⁻⁷	8
DRG-20C	20	9	20	4.5	2	M2.5	1	2.5	5	31.000	8.7×10⁻⁷	15
DRG-25C	25	11.5	25	5.75	2	M3	2	4.5	9	25.000	2.7×10⁻⁶	29
DRG-32C	32	15	32	7.5	2	M4	4	10	20	19.000	7.1×10⁻⁶	50
DRG-40C	40	21	44	10.5	2	M5	8	20	40	15.000	2.4×10⁻⁵	120
DRG-43C	43	19.5	41	9.75	2	M5	8	23	46	13.000	3.3×10⁻⁵	130
DRG-50C	50	26.5	55	13.25	2	M6	13	25	50	12.000	7.0×10⁻⁵	140
DRG-53C	53	24.5	51	12.25	2	M6	13	28	56	10.000	9.2×10⁻⁷	260
DRG-65C	65	-	65	16	2	M8	16	35	70	9.000	2.8×10⁻⁴	446
DRG-16W	16	-	16	4	-	M2.5	1	1	2	39.000	3.2×10⁻⁷	8.8
DRG-20W	20	-	20	5	-	M2.5	1	2.5	5	31.000	8.7×10⁻⁷	15
DRG-25W	25	-	25	6	-	M3	2	4.5	9	25.000	2.7×10⁻⁶	29
DRG-32W	32	-	32	8	-	M4	4	10	20	19.000	9.3×10⁻⁶	61
DRG-40W	40	-	40	9.5	-	M5	8	20	40	15.000	2.3×10⁻⁵	100
DRG-50W	50	-	50	12	-	M6	13	25	50	12.000	7.1×10⁻⁵	190
DRG-65W	65	-	65	16	-	M8	16	35	70	9.000	2.7×10⁻⁴	430

DRG-16

A: 16
L: 10.5
W: 23
F: 5.25

DRG-20

A: 20
L: 11
W: 24
F: 5.5

DRG-20L

A: 20
L: 14
W: 30
F: 7

DRG-25

A: 25
L: 16.5
W: 35
F: 8.25

DRG-32

A: 32
L: 19
W: 40
F: 9.5

DRG-40

A: 40
L: 21
W: 44
F: 10.5

DRG-43

A: 43
L: 25
W: 52
F: 12.5

DRG-50

A: 50
L: 25.5
W: 53
F: 12

DRG-53

A: 53
L: 32
W: 66
F: 16

DRG-65

A: 65
L: 31.5
W: 65
F: 12

DRG-16C

A: 16
L: 7
W: 16
F: 3.5

DRG-20C

A: 20
L: 9
W: 20
F: 4.5

DRG-25C

A: 25
L: 11.5
W: 25
F: 5.75

DRG-32C

A: 32
L: 15
W: 32
F: 7.5

DRG-40C

A: 40
L: 21
W: 44
F: 10.5

DRG-43C

A: 43
L: 19.5
W: 41
F: 9.75

DRG-50C

A: 50
L: 26.5
W: 55
F: 13.25

DRG-53C

A: 53
L: 24.5
W: 51
F: 12.25

DRG-65C

A: 65
L: -
W: 65
F: 16

DRG-16W

A: 16
L: -
W: 16
F: 4

DRG-20W

A: 20
L: -
W: 20
F: 5

DRG-25W

A: 25
L: -
W: 25
F: 6

DRG-32W

A: 32
L: -
W: 32
F: 8

DRG-40W

A: 40
L: -
W: 40
F: 9.5

DRG-50W

A: 50
L: -
W: 50
F: 12

DRG-65W

A: 65
L: -
W: 65
F: 16

총 26개 · 원본 규격표 전사

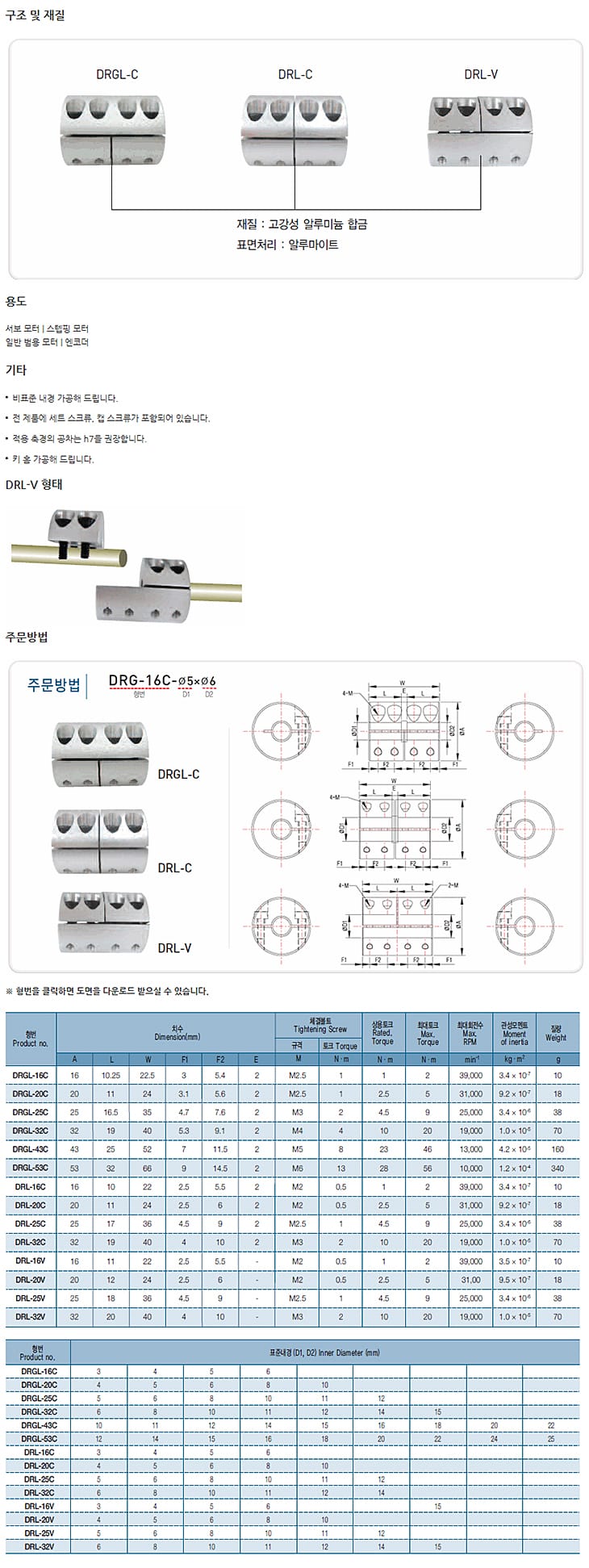

리지드 커플링 (분리 클램프형, DRGL·DRL)

치수 mm · 토크 N·m · 관성모멘트 kg·m² · 회전수 min⁻¹ · 질량 g

형번⇅	A⇅	L⇅	W⇅	F1⇅	F2⇅	E⇅	규격⇅	체결토크⇅	상용토크⇅	최대토크⇅	최대회전수⇅	관성모멘트⇅	질량⇅
DRGL-16C	16	10.25	22.5	3	5.4	2	M2.5	1	1	2	39.000	3.4×10⁻⁷	10
DRGL-20C	20	11	24	3.1	5.6	2	M2.5	1	2.5	5	31.000	9.2×10⁻⁷	18
DRGL-25C	25	16.5	35	4.7	7.6	2	M3	2	4.5	9	25.000	3.4×10⁻⁶	38
DRGL-32C	32	19	40	5.3	9.1	2	M4	4	10	20	19.000	1.0×10⁻⁵	70
DRGL-43C	43	25	52	7	11.5	2	M5	8	23	46	13.000	4.2×10⁻⁵	160
DRGL-53C	53	32	66	9	14.5	2	M6	13	28	56	10.000	1.2×10⁻⁴	340
DRL-16C	16	10	22	2.5	5.5	2	M2	0.5	1	2	39.000	3.4×10⁻⁷	10
DRL-20C	20	11	24	2.5	6	2	M2	0.5	2.5	5	31.000	9.2×10⁻⁷	18
DRL-25C	25	17	36	4.5	9	2	M2.5	1	4.5	9	25.000	3.4×10⁻⁶	38
DRL-32C	32	19	40	4	10	2	M3	2	10	20	19.000	1.0×10⁻⁵	70
DRL-16V	16	11	22	2.5	5.5	-	M2	0.5	1	2	39.000	3.5×10⁻⁷	10
DRL-20V	20	12	24	2.5	6	-	M2	0.5	2.5	5	31.000	9.5×10⁻⁷	18
DRL-25V	25	18	36	4.5	9	-	M2.5	1	4.5	9	25.000	3.4×10⁻⁶	38
DRL-32V	32	20	40	4	10	-	M3	2	10	20	19.000	1.0×10⁻⁵	70

DRGL-16C

A: 16
L: 10.25
W: 22.5
F1: 3

DRGL-20C

A: 20
L: 11
W: 24
F1: 3.1

DRGL-25C

A: 25
L: 16.5
W: 35
F1: 4.7

DRGL-32C

A: 32
L: 19
W: 40
F1: 5.3

DRGL-43C

A: 43
L: 25
W: 52
F1: 7

DRGL-53C

A: 53
L: 32
W: 66
F1: 9

DRL-16C

A: 16
L: 10
W: 22
F1: 2.5

DRL-20C

A: 20
L: 11
W: 24
F1: 2.5

DRL-25C

A: 25
L: 17
W: 36
F1: 4.5

DRL-32C

A: 32
L: 19
W: 40
F1: 4

DRL-16V

A: 16
L: 11
W: 22
F1: 2.5

DRL-20V

A: 20
L: 12
W: 24
F1: 2.5

DRL-25V

A: 25
L: 18
W: 36
F1: 4.5

DRL-32V

A: 32
L: 20
W: 40
F1: 4

총 14개 · 원본 규격표 전사

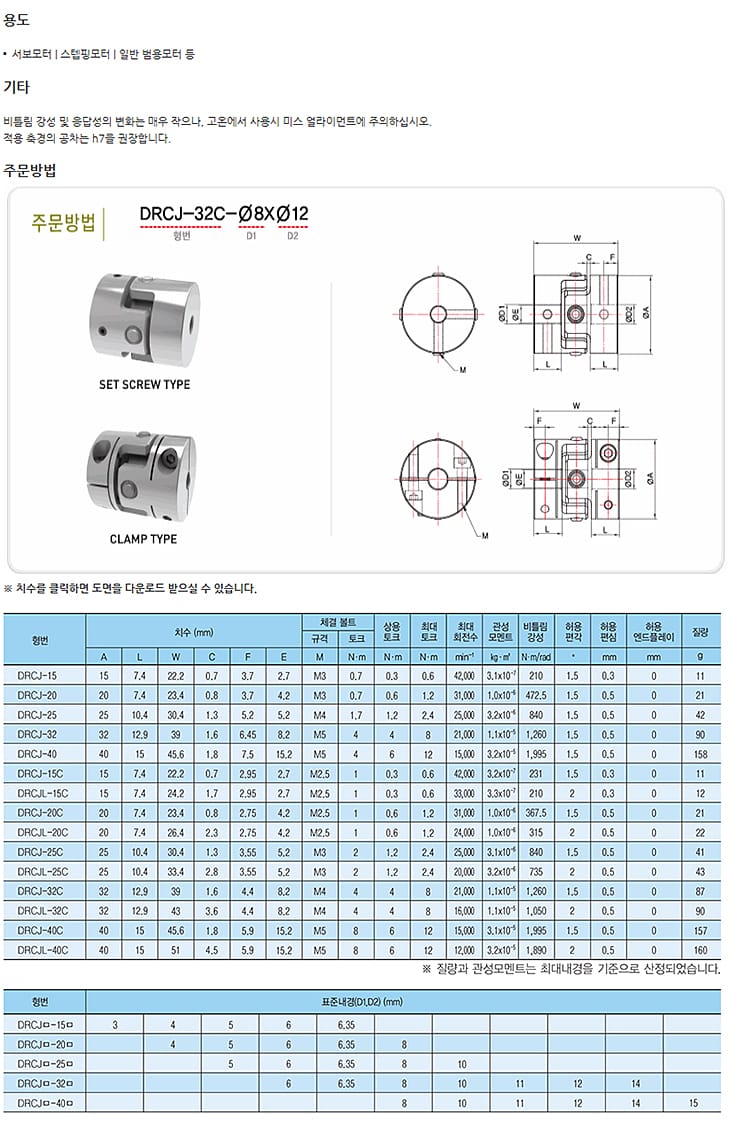

올댐(크로스)형 커플링 (DRCJ, 금속형)

치수 mm · 토크 N·m · 관성모멘트 kg·m² · 비틀림강성 N·m/rad · 회전수 min⁻¹ · 편각 ° · 편심/엔드플레이 mm · 질량 g

형번⇅	A⇅	L⇅	W⇅	C⇅	F⇅	E⇅	규격⇅	체결토크⇅	상용토크⇅	최대토크⇅	최대회전수⇅	관성모멘트⇅	비틀림강성⇅	허용편각⇅	허용편심⇅	질량⇅
DRCJ-15	15	7.4	22.2	0.7	3.7	2.7	M3	0.7	0.3	0.6	42.000	3.1×10⁻⁷	210	1.5	0.3	11
DRCJ-20	20	7.4	23.4	0.8	3.7	4.2	M3	0.7	0.6	1.2	31.000	1.0×10⁻⁶	472.5	1.5	0.5	21
DRCJ-25	25	10.4	30.4	1.3	5.2	5.2	M4	1.7	1.2	2.4	25.000	3.2×10⁻⁶	840	1.5	0.5	42
DRCJ-32	32	12.9	39	1.6	6.45	8.2	M5	4	4	8	21.000	1.1×10⁻⁵	1.260	1.5	0.5	90
DRCJ-40	40	15	45.6	1.8	7.5	15.2	M5	4	6	12	15.000	3.2×10⁻⁵	1.995	1.5	0.5	158
DRCJ-15C	15	7.4	22.2	0.7	2.95	2.7	M2.5	1	0.3	0.6	42.000	3.2×10⁻⁷	231	1.5	0.3	11
DRCJL-15C	15	7.4	24.2	1.7	2.95	2.7	M2.5	1	0.3	0.6	33.000	3.3×10⁻⁷	210	2	0.3	12
DRCJ-20C	20	7.4	23.4	0.8	2.75	4.2	M2.5	1	0.6	1.2	31.000	1.0×10⁻⁶	367.5	1.5	0.5	21
DRCJL-20C	20	7.4	26.4	2.3	2.75	4.2	M2.5	1	0.6	1.2	24.000	1.0×10⁻⁶	315	2	0.5	22
DRCJ-25C	25	10.4	30.4	1.3	3.55	5.2	M3	2	1.2	2.4	25.000	3.1×10⁻⁶	840	1.5	0.5	41
DRCJL-25C	25	10.4	33.4	2.8	3.55	5.2	M3	2	1.2	2.4	20.000	3.2×10⁻⁶	735	2	0.5	43
DRCJ-32C	32	12.9	39	1.6	4.4	8.2	M4	4	4	8	21.000	1.1×10⁻⁵	1.260	1.5	0.5	87
DRCJL-32C	32	12.9	43	3.6	4.4	8.2	M4	4	4	8	16.000	1.1×10⁻⁵	1.050	2	0.5	90
DRCJ-40C	40	15	45.6	1.8	5.9	15.2	M5	8	6	12	15.000	3.1×10⁻⁵	1.995	1.5	0.5	157
DRCJL-40C	40	15	51	4.5	5.9	15.2	M5	8	6	12	12.000	3.2×10⁻⁵	1.890	2	0.5	160

DRCJ-15

A: 15
L: 7.4
W: 22.2
C: 0.7

DRCJ-20

A: 20
L: 7.4
W: 23.4
C: 0.8

DRCJ-25

A: 25
L: 10.4
W: 30.4
C: 1.3

DRCJ-32

A: 32
L: 12.9
W: 39
C: 1.6

DRCJ-40

A: 40
L: 15
W: 45.6
C: 1.8

DRCJ-15C

A: 15
L: 7.4
W: 22.2
C: 0.7

DRCJL-15C

A: 15
L: 7.4
W: 24.2
C: 1.7

DRCJ-20C

A: 20
L: 7.4
W: 23.4
C: 0.8

DRCJL-20C

A: 20
L: 7.4
W: 26.4
C: 2.3

DRCJ-25C

A: 25
L: 10.4
W: 30.4
C: 1.3

DRCJL-25C

A: 25
L: 10.4
W: 33.4
C: 2.8

DRCJ-32C

A: 32
L: 12.9
W: 39
C: 1.6

DRCJL-32C

A: 32
L: 12.9
W: 43
C: 3.6

DRCJ-40C

A: 40
L: 15
W: 45.6
C: 1.8

DRCJL-40C

A: 40
L: 15
W: 51
C: 4.5

총 15개 · 원본 규격표 전사

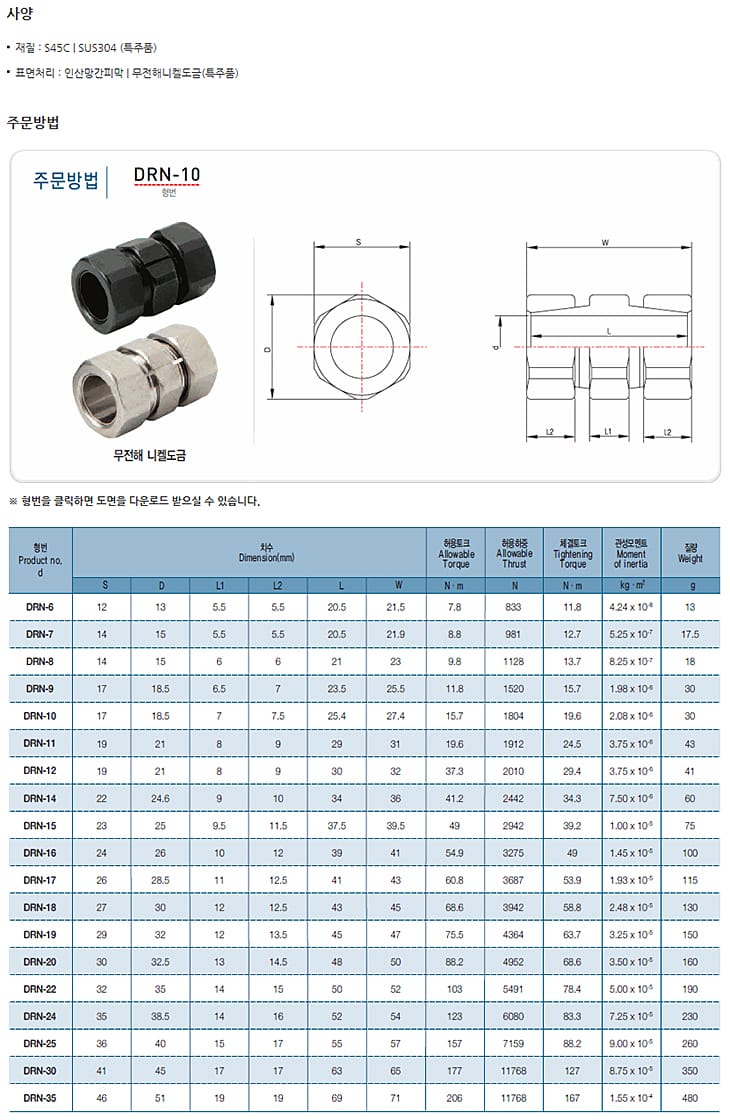

압착식(너트형) 커플링 (DRN)

치수 mm · 허용토크/체결토크 N·m · 허용하중 N · 관성모멘트 kg·m² · 질량 g

형번⇅	S⇅	D⇅	L1⇅	L2⇅	L⇅	W⇅	허용토크⇅	허용하중⇅	체결토크⇅	관성모멘트⇅	질량⇅
DRN-6	12	13	5.5	5.5	20.5	21.5	7.8	833	11.8	4.24×10⁻⁸	13
DRN-7	14	15	5.5	5.5	20.5	21.9	8.8	981	12.7	5.25×10⁻⁷	17.5
DRN-8	14	15	6	6	21	23	9.8	1128	13.7	8.25×10⁻⁷	18
DRN-9	17	18.5	6.5	7	23.5	25.5	11.8	1520	15.7	1.98×10⁻⁶	30
DRN-10	17	18.5	7	7.5	25.4	27.4	15.7	1804	19.6	2.08×10⁻⁶	30
DRN-11	19	21	8	9	29	31	19.6	1912	24.5	3.75×10⁻⁶	43
DRN-12	19	21	8	9	30	32	37.3	2010	29.4	3.75×10⁻⁶	41
DRN-14	22	24.6	9	10	34	36	41.2	2442	34.3	7.50×10⁻⁶	60
DRN-15	23	25	9.5	11.5	37.5	39.5	49	2942	39.2	1.00×10⁻⁵	75
DRN-16	24	26	10	12	39	41	54.9	3275	49	1.45×10⁻⁵	100
DRN-17	26	28.5	11	12.5	41	43	60.8	3687	53.9	1.93×10⁻⁵	115
DRN-18	27	30	12	12.5	43	45	68.6	3942	58.8	2.48×10⁻⁵	130
DRN-19	29	32	12	13.5	45	47	75.5	4364	63.7	3.25×10⁻⁵	150
DRN-20	30	32.5	13	14.5	48	50	88.2	4952	68.6	3.50×10⁻⁵	160
DRN-22	32	35	14	15	50	52	103	5491	78.4	5.00×10⁻⁵	190
DRN-24	35	38.5	14	16	52	54	123	6080	83.3	7.25×10⁻⁵	230
DRN-25	36	40	15	17	55	57	157	7159	88.2	9.00×10⁻⁵	260
DRN-30	41	45	17	17	63	65	177	11768	127	8.75×10⁻⁵	350
DRN-35	46	51	19	19	69	71	206	11768	167	1.55×10⁻⁴	480

DRN-6

S: 12
D: 13
L1: 5.5
L2: 5.5

DRN-7

S: 14
D: 15
L1: 5.5
L2: 5.5

DRN-8

S: 14
D: 15
L1: 6
L2: 6

DRN-9

S: 17
D: 18.5
L1: 6.5
L2: 7

DRN-10

S: 17
D: 18.5
L1: 7
L2: 7.5

DRN-11

S: 19
D: 21
L1: 8
L2: 9

DRN-12

S: 19
D: 21
L1: 8
L2: 9

DRN-14

S: 22
D: 24.6
L1: 9
L2: 10

DRN-15

S: 23
D: 25
L1: 9.5
L2: 11.5

DRN-16

S: 24
D: 26
L1: 10
L2: 12

DRN-17

S: 26
D: 28.5
L1: 11
L2: 12.5

DRN-18

S: 27
D: 30
L1: 12
L2: 12.5

DRN-19

S: 29
D: 32
L1: 12
L2: 13.5

DRN-20

S: 30
D: 32.5
L1: 13
L2: 14.5

DRN-22

S: 32
D: 35
L1: 14
L2: 15

DRN-24

S: 35
D: 38.5
L1: 14
L2: 16

DRN-25

S: 36
D: 40
L1: 15
L2: 17

DRN-30

S: 41
D: 45
L1: 17
L2: 17

DRN-35

S: 46
D: 51
L1: 19
L2: 19

총 19개 · 원본 규격표 전사

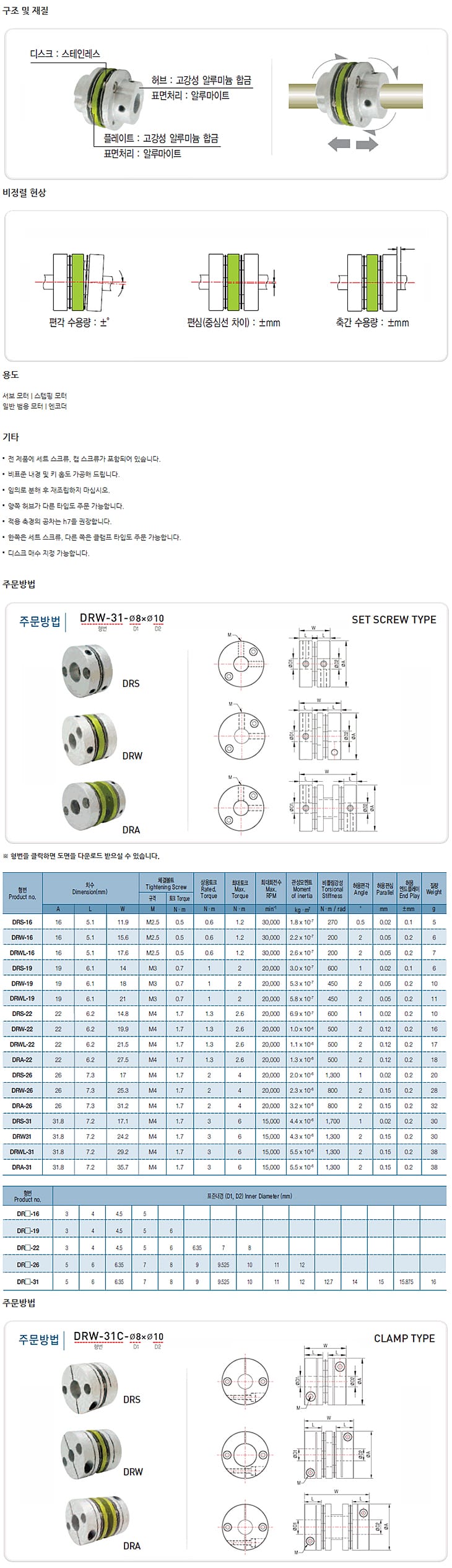

디스크 커플링 (DRS·DRW·DRA, 세트스크류/클램프형)

치수 mm · 토크 N·m · 관성모멘트 kg·m² · 비틀림강성 N·m/rad · 회전수 min⁻¹ · 편각 ° · 편심/엔드플레이 mm · 질량 g

형번⇅	A⇅	L⇅	W⇅	규격⇅	체결토크⇅	상용토크⇅	최대토크⇅	최대회전수⇅	관성모멘트⇅	비틀림강성⇅	허용편각⇅	허용편심⇅	허용엔드플레이⇅	질량⇅
DRS-16	16	5.1	11.9	M2.5	0.5	0.6	1.2	30.000	1.8×10⁻⁷	270	0.5	0.02	0.1	5
DRW-16	16	5.1	15.6	M2.5	0.5	0.6	1.2	30.000	2.2×10⁻⁷	200	2	0.05	0.2	6
DRWL-16	16	5.1	17.6	M2.5	0.5	0.6	1.2	30.000	2.6×10⁻⁷	200	2	0.05	0.2	7
DRS-19	19	6.1	14	M3	0.7	1	2	20.000	3.0×10⁻⁷	600	1	0.02	0.1	6
DRW-19	19	6.1	18	M3	0.7	1	2	20.000	5.3×10⁻⁷	450	2	0.05	0.2	10
DRWL-19	19	6.1	21	M3	0.7	1	2	20.000	5.8×10⁻⁷	450	2	0.05	0.2	11
DRS-22	22	6.2	14.8	M4	1.7	1.3	2.6	20.000	6.9×10⁻⁷	600	1	0.02	0.2	10
DRW-22	22	6.2	19.9	M4	1.7	1.3	2.6	20.000	1.0×10⁻⁶	500	2	0.12	0.2	16
DRWL-22	22	6.2	21.5	M4	1.7	1.3	2.6	20.000	1.1×10⁻⁶	500	2	0.12	0.2	17
DRA-22	22	6.2	27.5	M4	1.7	1.3	2.6	20.000	1.3×10⁻⁶	500	2	0.12	0.2	18
DRS-26	26	7.3	17	M4	1.7	2	4	20.000	2.0×10⁻⁶	1.300	1	0.02	0.2	20
DRW-26	26	7.3	25.3	M4	1.7	2	4	20.000	2.3×10⁻⁶	800	2	0.15	0.2	28
DRA-26	26	7.3	31.2	M4	1.7	2	4	20.000	3.2×10⁻⁶	800	2	0.15	0.2	32
DRS-31	31.8	7.2	17.1	M4	1.7	3	6	15.000	4.4×10⁻⁶	1.700	1	0.02	0.2	30
DRW31	31.8	7.2	24.2	M4	1.7	3	6	15.000	4.3×10⁻⁶	1.300	2	0.15	0.2	30
DRWL-31	31.8	7.2	29.2	M4	1.7	3	6	15.000	5.5×10⁻⁶	1.300	2	0.15	0.2	38
DRA-31	31.8	7.2	35.7	M4	1.7	3	6	15.000	5.5×10⁻⁶	1.300	2	0.15	0.2	38

DRS-16

A: 16
L: 5.1
W: 11.9
규격: M2.5

DRW-16

A: 16
L: 5.1
W: 15.6
규격: M2.5

DRWL-16

A: 16
L: 5.1
W: 17.6
규격: M2.5

DRS-19

A: 19
L: 6.1
W: 14
규격: M3

DRW-19

A: 19
L: 6.1
W: 18
규격: M3

DRWL-19

A: 19
L: 6.1
W: 21
규격: M3

DRS-22

A: 22
L: 6.2
W: 14.8
규격: M4

DRW-22

A: 22
L: 6.2
W: 19.9
규격: M4

DRWL-22

A: 22
L: 6.2
W: 21.5
규격: M4

DRA-22

A: 22
L: 6.2
W: 27.5
규격: M4

DRS-26

A: 26
L: 7.3
W: 17
규격: M4

DRW-26

A: 26
L: 7.3
W: 25.3
규격: M4

DRA-26

A: 26
L: 7.3
W: 31.2
규격: M4

DRS-31

A: 31.8
L: 7.2
W: 17.1
규격: M4

DRW31

A: 31.8
L: 7.2
W: 24.2
규격: M4

DRWL-31

A: 31.8
L: 7.2
W: 29.2
규격: M4

DRA-31

A: 31.8
L: 7.2
W: 35.7
규격: M4

총 17개 · 원본 규격표 전사

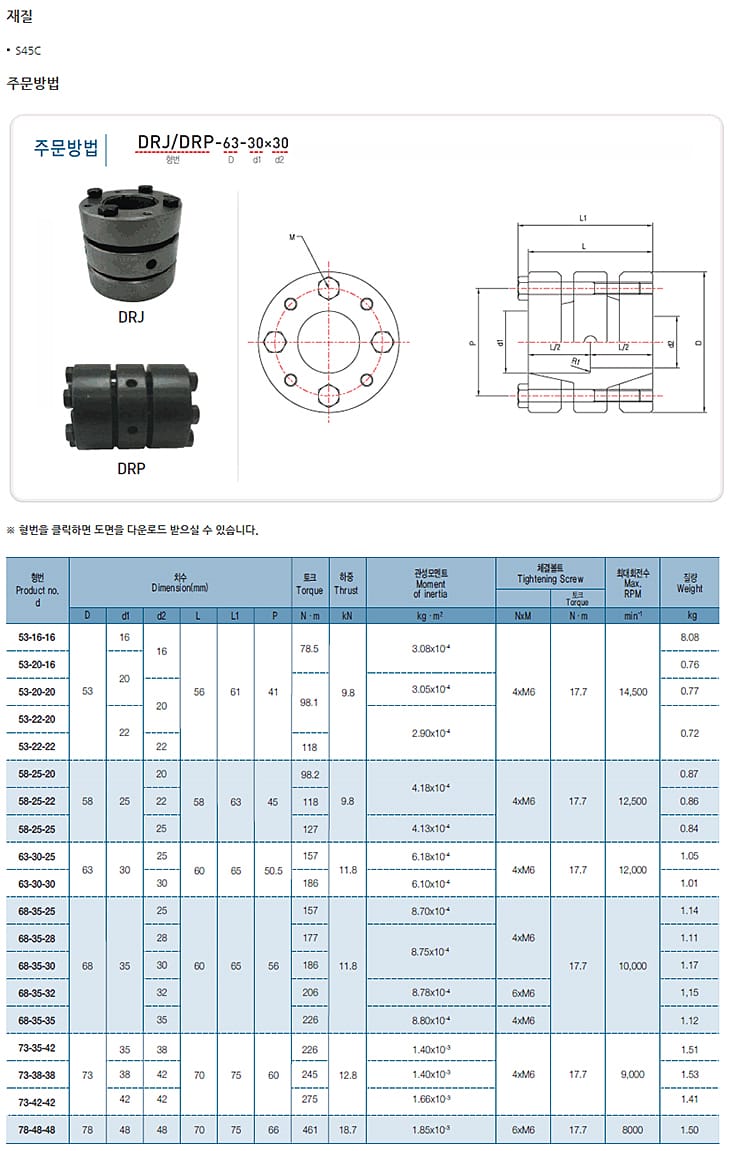

디스크 커플링 (DRJ·DRP, S45C 플랜지형)

치수 mm · 토크 N·m · 하중 kN · 관성모멘트 kg·m² · 체결토크 N·m · 회전수 min⁻¹ · 질량 kg

형번⇅	D⇅	d1⇅	d2⇅	L⇅	L1⇅	P⇅	토크⇅	하중⇅	관성모멘트⇅	체결볼트⇅	체결토크⇅	최대회전수⇅	질량⇅
53-16-16	53	16	16	56	61	41	78.5	9.8	3.08×10⁻⁴	4×M6	17.7	14.500	8.08
53-20-16	53	20	16	56	61	41	78.5	9.8	3.08×10⁻⁴	4×M6	17.7	14.500	0.76
53-20-20	53	20	20	56	61	41	98.1	9.8	3.05×10⁻⁴	4×M6	17.7	14.500	0.77
53-22-20	53	22	20	56	61	41	98.1	9.8	3.05×10⁻⁴	4×M6	17.7	14.500	0.72
53-22-22	53	22	22	56	61	41	118	9.8	2.90×10⁻⁴	4×M6	17.7	14.500	0.72
58-25-20	58	25	20	58	63	45	98.2	9.8	4.18×10⁻⁴	4×M6	17.7	12.500	0.87
58-25-22	58	25	22	58	63	45	118	9.8	4.18×10⁻⁴	4×M6	17.7	12.500	0.86
58-25-25	58	25	25	58	63	45	127	9.8	4.13×10⁻⁴	4×M6	17.7	12.500	0.84
63-30-25	63	30	25	60	65	50.5	157	11.8	6.18×10⁻⁴	4×M6	17.7	12.000	1.05
63-30-30	63	30	30	60	65	50.5	186	11.8	6.10×10⁻⁴	4×M6	17.7	12.000	1.01
68-35-25	68	35	25	60	65	56	157	11.8	8.70×10⁻⁴	4×M6	17.7	10.000	1.14
68-35-28	68	35	28	60	65	56	177	11.8	8.75×10⁻⁴	4×M6	17.7	10.000	1.11
68-35-30	68	35	30	60	65	56	186	11.8	8.75×10⁻⁴	4×M6	17.7	10.000	1.17
68-35-32	68	35	32	60	65	56	206	11.8	8.78×10⁻⁴	6×M6	17.7	10.000	1.15
68-35-35	68	35	35	60	65	56	226	11.8	8.80×10⁻⁴	4×M6	17.7	10.000	1.12
73-35-42	73	35	38	70	75	60	226	12.8	1.40×10⁻³	4×M6	17.7	9.000	1.51
73-38-38	73	38	42	70	75	60	245	12.8	1.40×10⁻³	4×M6	17.7	9.000	1.53
73-42-42	73	42	42	70	75	60	275	12.8	1.66×10⁻³	4×M6	17.7	9.000	1.41
78-48-48	78	48	48	70	75	66	461	18.7	1.85×10⁻³	6×M6	17.7	8000	1.50

53-16-16

D: 53
d1: 16
d2: 16
L: 56

53-20-16

D: 53
d1: 20
d2: 16
L: 56

53-20-20

D: 53
d1: 20
d2: 20
L: 56

53-22-20

D: 53
d1: 22
d2: 20
L: 56

53-22-22

D: 53
d1: 22
d2: 22
L: 56

58-25-20

D: 58
d1: 25
d2: 20
L: 58

58-25-22

D: 58
d1: 25
d2: 22
L: 58

58-25-25

D: 58
d1: 25
d2: 25
L: 58

63-30-25

D: 63
d1: 30
d2: 25
L: 60

63-30-30

D: 63
d1: 30
d2: 30
L: 60

68-35-25

D: 68
d1: 35
d2: 25
L: 60

68-35-28

D: 68
d1: 35
d2: 28
L: 60

68-35-30

D: 68
d1: 35
d2: 30
L: 60

68-35-32

D: 68
d1: 35
d2: 32
L: 60

68-35-35

D: 68
d1: 35
d2: 35
L: 60

73-35-42

D: 73
d1: 35
d2: 38
L: 70

73-38-38

D: 73
d1: 38
d2: 42
L: 70

73-42-42

D: 73
d1: 42
d2: 42
L: 70

78-48-48

D: 78
d1: 48
d2: 48
L: 70

총 19개 · 원본 규격표 전사

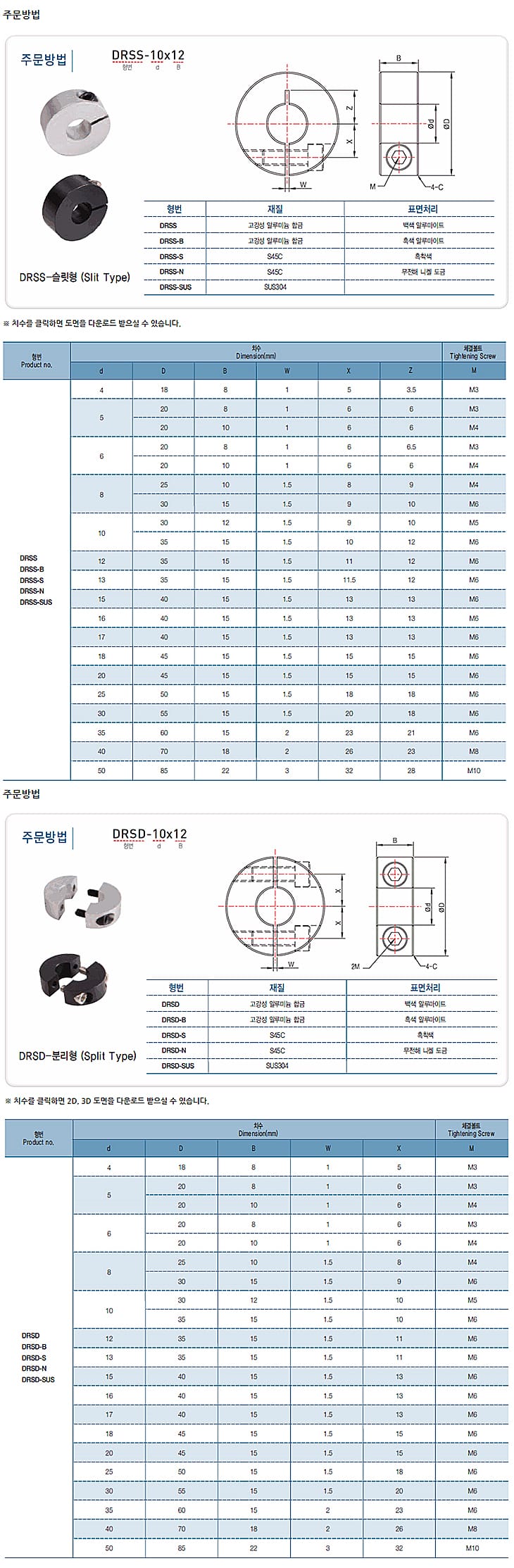

샤프트 칼라 (슬릿형, DRSS)

치수 mm (d=축경)

d⇅	D⇅	B⇅	W⇅	X⇅	Z⇅	규격⇅
4	18	8	1	5	3.5	M3
5	20	8	1	6	6	M3
5	20	10	1	6	6	M4
6	20	8	1	6	6.5	M3
6	20	10	1	6	6	M4
8	25	10	1.5	8	9	M4
8	30	15	1.5	9	10	M6
10	30	12	1.5	9	10	M5
10	35	15	1.5	10	12	M6
12	35	15	1.5	11	12	M6
13	35	15	1.5	11.5	12	M6
15	40	15	1.5	13	13	M6
16	40	15	1.5	13	13	M6
17	40	15	1.5	13	13	M6
18	45	15	1.5	15	15	M6
20	45	15	1.5	15	15	M6
25	50	15	1.5	18	18	M6
30	55	15	1.5	20	18	M6
35	60	15	2	23	21	M6
40	70	18	2	26	23	M8
50	85	22	3	32	28	M10

D: 18
B: 8
W: 1
X: 5

D: 20
B: 8
W: 1
X: 6

D: 20
B: 10
W: 1
X: 6

D: 20
B: 8
W: 1
X: 6

D: 20
B: 10
W: 1
X: 6

D: 25
B: 10
W: 1.5
X: 8

D: 30
B: 15
W: 1.5
X: 9

D: 30
B: 12
W: 1.5
X: 9

D: 35
B: 15
W: 1.5
X: 10

D: 35
B: 15
W: 1.5
X: 11

D: 35
B: 15
W: 1.5
X: 11.5

D: 40
B: 15
W: 1.5
X: 13

D: 40
B: 15
W: 1.5
X: 13

D: 40
B: 15
W: 1.5
X: 13

D: 45
B: 15
W: 1.5
X: 15

D: 45
B: 15
W: 1.5
X: 15

D: 50
B: 15
W: 1.5
X: 18

D: 55
B: 15
W: 1.5
X: 20

D: 60
B: 15
W: 2
X: 23

D: 70
B: 18
W: 2
X: 26

D: 85
B: 22
W: 3
X: 32

총 21개 · 원본 규격표 전사

샤프트 칼라 (분리형, DRSD)

치수 mm (d=축경)

d⇅	D⇅	B⇅	W⇅	X⇅	규격⇅
4	18	8	1	5	M3
5	20	8	1	6	M3
5	20	10	1	6	M4
6	20	8	1	6	M3
6	20	10	1	6	M4
8	25	10	1.5	8	M4
8	30	15	1.5	9	M6
10	30	12	1.5	10	M5
10	35	15	1.5	10	M6
12	35	15	1.5	11	M6
13	35	15	1.5	11	M6
15	40	15	1.5	13	M6
16	40	15	1.5	13	M6
17	40	15	1.5	13	M6
18	45	15	1.5	15	M6
20	45	15	1.5	15	M6
25	50	15	1.5	18	M6
30	55	15	1.5	20	M6
35	60	15	2	23	M6
40	70	18	2	26	M8
50	85	22	3	32	M10

D: 18
B: 8
W: 1
X: 5

D: 20
B: 8
W: 1
X: 6

D: 20
B: 10
W: 1
X: 6

D: 20
B: 8
W: 1
X: 6

D: 20
B: 10
W: 1
X: 6

D: 25
B: 10
W: 1.5
X: 8

D: 30
B: 15
W: 1.5
X: 9

D: 30
B: 12
W: 1.5
X: 10

D: 35
B: 15
W: 1.5
X: 10

D: 35
B: 15
W: 1.5
X: 11

D: 35
B: 15
W: 1.5
X: 11

D: 40
B: 15
W: 1.5
X: 13

D: 40
B: 15
W: 1.5
X: 13

D: 40
B: 15
W: 1.5
X: 13

D: 45
B: 15
W: 1.5
X: 15

D: 45
B: 15
W: 1.5
X: 15

D: 50
B: 15
W: 1.5
X: 18

D: 55
B: 15
W: 1.5
X: 20

D: 60
B: 15
W: 2
X: 23

D: 70
B: 18
W: 2
X: 26

D: 85
B: 22
W: 3
X: 32

총 21개 · 원본 규격표 전사

규격 도면 · 제품 이미지

클릭 시 확대

찾으시는 규격이 없거나 비표준 가공이 필요하신가요?

☎ 02-2672-1933 문의하기

같은 분류의 다른 제품

6종94

동보체인·롤러체인

동보체인(무쏘체인):표준 롤러 체인 · 무쏘체인):표준 죠인트 링크(C/L · 동보체인(무쏘체인):표준 옵셋트 링크 외

11종1,477

기어

표준형 체인기어 · 스트레이트 베벨기어 · 스파이럴 베벨기어 외

d⇅	D⇅	B⇅	W⇅	X⇅	규격⇅
4	18	8	1	5	M3
5	20	8	1	6	M3
5	20	10	1	6	M4
6	20	8	1	6	M3
6	20	10	1	6	M4
8	25	10	1.5	8	M4
8	30	15	1.5	9	M6
10	30	12	1.5	10	M5
10	35	15	1.5	10	M6
12	35	15	1.5	11	M6
13	35	15	1.5	11	M6
15	40	15	1.5	13	M6
16	40	15	1.5	13	M6
17	40	15	1.5	13	M6
18	45	15	1.5	15	M6
20	45	15	1.5	15	M6
25	50	15	1.5	18	M6
30	55	15	1.5	20	M6
35	60	15	2	23	M6
40	70	18	2	26	M8
50	85	22	3	32	M10

d⇅	D⇅	B⇅	W⇅	X⇅	규격⇅
4	18	8	1	5	M3
5	20	8	1	6	M3
5	20	10	1	6	M4
6	20	8	1	6	M3
6	20	10	1	6	M4
8	25	10	1.5	8	M4
8	30	15	1.5	9	M6
10	30	12	1.5	10	M5
10	35	15	1.5	10	M6
12	35	15	1.5	11	M6
13	35	15	1.5	11	M6
15	40	15	1.5	13	M6
16	40	15	1.5	13	M6
17	40	15	1.5	13	M6
18	45	15	1.5	15	M6
20	45	15	1.5	15	M6
25	50	15	1.5	18	M6
30	55	15	1.5	20	M6
35	60	15	2	23	M6
40	70	18	2	26	M8
50	85	22	3	32	M10

d⇅	D⇅	B⇅	W⇅	X⇅	규격⇅
4	18	8	1	5	M3
5	20	8	1	6	M3
5	20	10	1	6	M4
6	20	8	1	6	M3
6	20	10	1	6	M4
8	25	10	1.5	8	M4
8	30	15	1.5	9	M6
10	30	12	1.5	10	M5
10	35	15	1.5	10	M6
12	35	15	1.5	11	M6
13	35	15	1.5	11	M6
15	40	15	1.5	13	M6
16	40	15	1.5	13	M6
17	40	15	1.5	13	M6
18	45	15	1.5	15	M6
20	45	15	1.5	15	M6
25	50	15	1.5	18	M6
30	55	15	1.5	20	M6
35	60	15	2	23	M6
40	70	18	2	26	M8
50	85	22	3	32	M10
