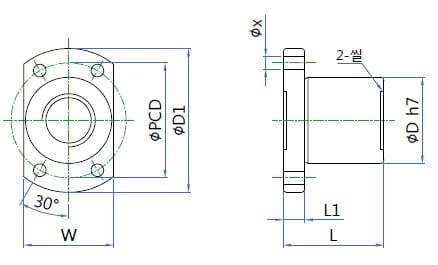

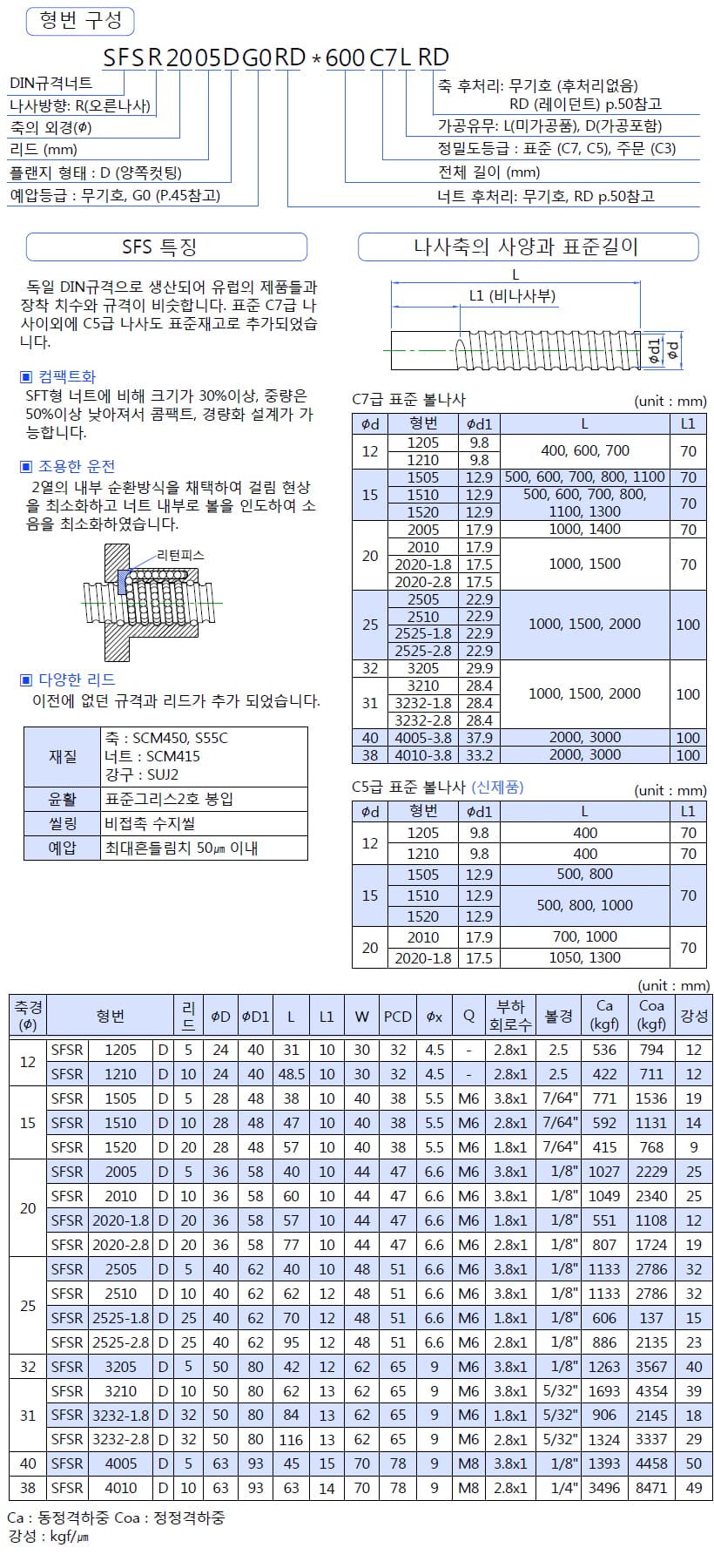

SFSR 볼스크류 규격

치수 mm · 하중 kgf · 강성 kgf/㎛

형번⇅	축경 ø⇅	리드⇅	øD⇅	øD1⇅	L⇅	L1⇅	W⇅	PCD⇅	øx⇅	Q⇅	부하회로수⇅	볼경⇅	Ca(kgf)⇅	Coa(kgf)⇅	강성⇅	담기
SFSR 1205	12	5	24	40	31	10	30	32	4.5	-	2.8x1	2.5	536	794	12
SFSR 1210	12	10	24	40	48.5	10	30	32	4.5	-	2.8x1	2.5	422	711	12
SFSR 1505	15	5	28	48	38	10	40	38	5.5	M6	3.8x1	7/64"	771	1536	19
SFSR 1510	15	10	28	48	47	10	40	38	5.5	M6	2.8x1	7/64"	592	1131	14
SFSR 1520	15	20	28	48	57	10	40	38	5.5	M6	1.8x1	7/64"	415	768	9
SFSR 2005	20	5	36	58	40	10	44	47	6.6	M6	3.8x1	1/8"	1027	2229	25
SFSR 2010	20	10	36	58	60	10	44	47	6.6	M6	3.8x1	1/8"	1049	2340	25
SFSR 2020-1.8	20	20	36	58	57	10	44	47	6.6	M6	1.8x1	1/8"	551	1108	12
SFSR 2020-2.8	20	20	36	58	77	10	44	47	6.6	M6	2.8x1	1/8"	807	1724	19
SFSR 2505	25	5	40	62	40	10	48	51	6.6	M6	3.8x1	1/8"	1133	2786	32
SFSR 2510	25	10	40	62	62	12	48	51	6.6	M6	3.8x1	1/8"	1133	2786	32
SFSR 2525-1.8	25	25	40	62	70	12	48	51	6.6	M6	1.8x1	1/8"	606	137	15
SFSR 2525-2.8	25	25	40	62	95	12	48	51	6.6	M6	2.8x1	1/8"	886	2135	23
SFSR 3205	32	5	50	80	42	12	62	65	9	M6	3.8x1	1/8"	1263	3567	40
SFSR 3210	31	10	50	80	62	13	62	65	9	M6	3.8x1	5/32"	1693	4354	39
SFSR 3232-1.8	31	32	50	80	84	13	62	65	9	M6	1.8x1	5/32"	906	2145	18
SFSR 3232-2.8	31	32	50	80	116	13	62	65	9	M6	2.8x1	5/32"	1324	3337	29
SFSR 4005	40	5	63	93	45	15	70	78	9	M8	3.8x1	1/8"	1393	4458	50
SFSR 4010	38	10	63	93	63	14	70	78	9	M8	2.8x1	1/4"	3496	8471	49

SFSR 1205

축경 ø: 12
리드: 5
øD: 24
øD1: 40

SFSR 1210

축경 ø: 12
리드: 10
øD: 24
øD1: 40

SFSR 1505

축경 ø: 15
리드: 5
øD: 28
øD1: 48

SFSR 1510

축경 ø: 15
리드: 10
øD: 28
øD1: 48

SFSR 1520

축경 ø: 15
리드: 20
øD: 28
øD1: 48

SFSR 2005

축경 ø: 20
리드: 5
øD: 36
øD1: 58

SFSR 2010

축경 ø: 20
리드: 10
øD: 36
øD1: 58

SFSR 2020-1.8

축경 ø: 20
리드: 20
øD: 36
øD1: 58

SFSR 2020-2.8

축경 ø: 20
리드: 20
øD: 36
øD1: 58

SFSR 2505

축경 ø: 25
리드: 5
øD: 40
øD1: 62

SFSR 2510

축경 ø: 25
리드: 10
øD: 40
øD1: 62

SFSR 2525-1.8

축경 ø: 25
리드: 25
øD: 40
øD1: 62

SFSR 2525-2.8

축경 ø: 25
리드: 25
øD: 40
øD1: 62

SFSR 3205

축경 ø: 32
리드: 5
øD: 50
øD1: 80

SFSR 3210

축경 ø: 31
리드: 10
øD: 50
øD1: 80

SFSR 3232-1.8

축경 ø: 31
리드: 32
øD: 50
øD1: 80

SFSR 3232-2.8

축경 ø: 31
리드: 32
øD: 50
øD1: 80

SFSR 4005

축경 ø: 40
리드: 5
øD: 63
øD1: 93

SFSR 4010

축경 ø: 38
리드: 10
øD: 63
øD1: 93

총 19개 · 원본 규격표 전사

C7급 표준 볼나사 (표준 나사축 길이)

mm

형번⇅	ød⇅	ød1⇅	표준길이 L⇅	L1⇅	담기
1205	12	9.8	400, 600, 700	70
1210	12	9.8	400, 600, 700	70
1505	15	12.9	500, 600, 700, 800, 1100	70
1510	15	12.9	500, 600, 700, 800, 1100, 1300	70
1520	15	12.9	500, 600, 700, 800, 1100, 1300	70
2005	20	17.9	1000, 1400	70
2010	20	17.9	1000, 1500	70
2020-1.8	20	17.5	1000, 1500	70
2020-2.8	20	17.5	1000, 1500	70
2505	25	22.9	1000, 1500, 2000	100
2510	25	22.9	1000, 1500, 2000	100
2525-1.8	25	22.9	1000, 1500, 2000	100
2525-2.8	25	22.9	1000, 1500, 2000	100
3205	32	29.9	1000, 1500, 2000	100
3210	31	28.4	1000, 1500, 2000	100
3232-1.8	31	28.4	1000, 1500, 2000	100
3232-2.8	31	28.4	1000, 1500, 2000	100
4005-3.8	40	37.9	2000, 3000	100
4010-3.8	38	33.2	2000, 3000	100

1205

ød: 12
ød1: 9.8
표준길이 L: 400, 600, 700
L1: 70

1210

ød: 12
ød1: 9.8
표준길이 L: 400, 600, 700
L1: 70

1505

ød: 15
ød1: 12.9
표준길이 L: 500, 600, 700, 800, 1100
L1: 70

1510

ød: 15
ød1: 12.9
표준길이 L: 500, 600, 700, 800, 1100, 1300
L1: 70

1520

ød: 15
ød1: 12.9
표준길이 L: 500, 600, 700, 800, 1100, 1300
L1: 70

2005

ød: 20
ød1: 17.9
표준길이 L: 1000, 1400
L1: 70

2010

ød: 20
ød1: 17.9
표준길이 L: 1000, 1500
L1: 70

2020-1.8

ød: 20
ød1: 17.5
표준길이 L: 1000, 1500
L1: 70

2020-2.8

ød: 20
ød1: 17.5
표준길이 L: 1000, 1500
L1: 70

2505

ød: 25
ød1: 22.9
표준길이 L: 1000, 1500, 2000
L1: 100

2510

ød: 25
ød1: 22.9
표준길이 L: 1000, 1500, 2000
L1: 100

2525-1.8

ød: 25
ød1: 22.9
표준길이 L: 1000, 1500, 2000
L1: 100

2525-2.8

ød: 25
ød1: 22.9
표준길이 L: 1000, 1500, 2000
L1: 100

3205

ød: 32
ød1: 29.9
표준길이 L: 1000, 1500, 2000
L1: 100

3210

ød: 31
ød1: 28.4
표준길이 L: 1000, 1500, 2000
L1: 100

3232-1.8

ød: 31
ød1: 28.4
표준길이 L: 1000, 1500, 2000
L1: 100

3232-2.8

ød: 31
ød1: 28.4
표준길이 L: 1000, 1500, 2000
L1: 100

4005-3.8

ød: 40
ød1: 37.9
표준길이 L: 2000, 3000
L1: 100

4010-3.8

ød: 38
ød1: 33.2
표준길이 L: 2000, 3000
L1: 100

총 19개 · 원본 규격표 전사

C5급 표준 볼나사 (신제품)

mm

형번⇅	ød⇅	ød1⇅	표준길이 L⇅	L1⇅	담기
1205	12	9.8	400	70
1210	12	9.8	400	70
1505	15	12.9	500, 800	70
1510	15	12.9	500, 800, 1000	70
1520	15	12.9	500, 800, 1000	70
2010	20	17.9	700, 1000	70
2020-1.8	20	17.5	1050, 1300	70

1205

ød: 12
ød1: 9.8
표준길이 L: 400
L1: 70

1210

ød: 12
ød1: 9.8
표준길이 L: 400
L1: 70

1505

ød: 15
ød1: 12.9
표준길이 L: 500, 800
L1: 70

1510

ød: 15
ød1: 12.9
표준길이 L: 500, 800, 1000
L1: 70

1520

ød: 15
ød1: 12.9
표준길이 L: 500, 800, 1000
L1: 70

2010

ød: 20
ød1: 17.9
표준길이 L: 700, 1000
L1: 70

2020-1.8

ød: 20
ød1: 17.5
표준길이 L: 1050, 1300
L1: 70

총 7개 · 원본 규격표 전사

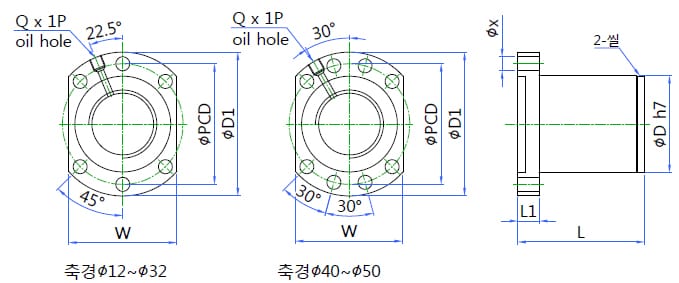

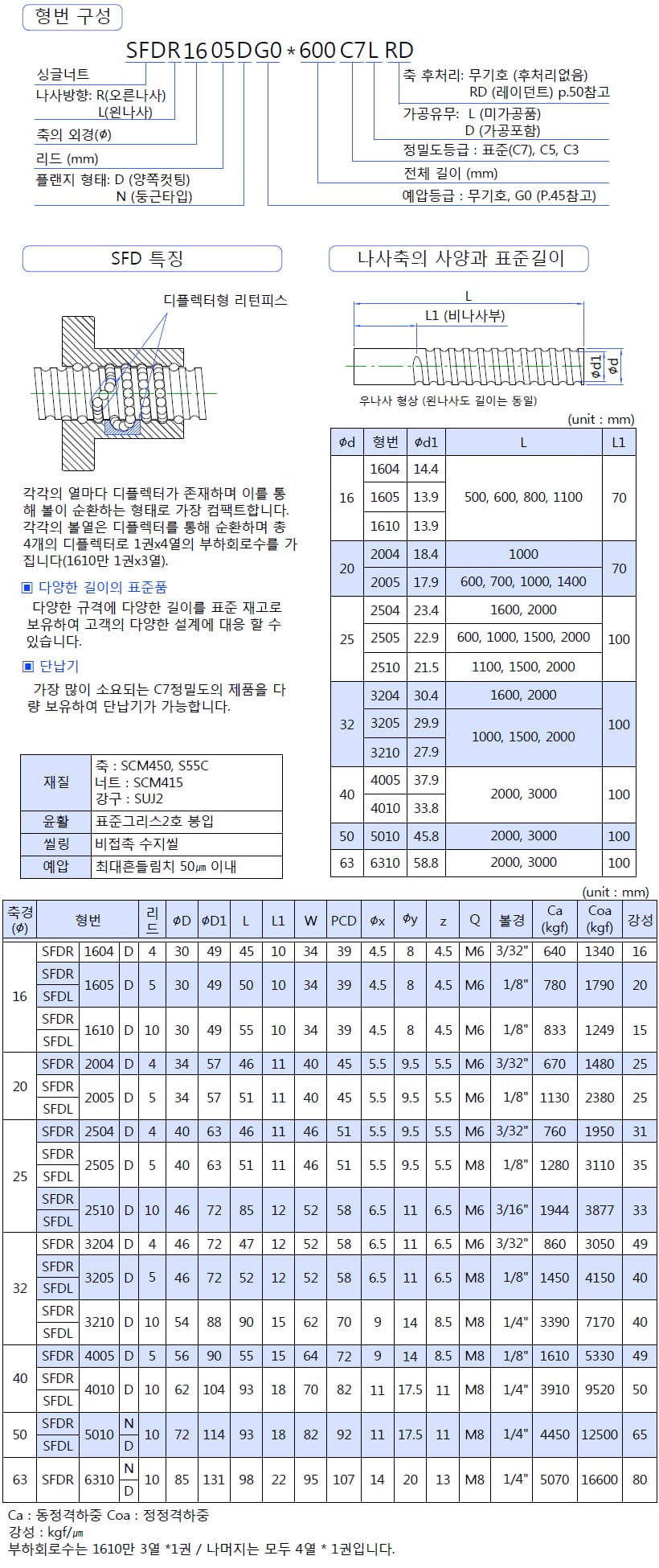

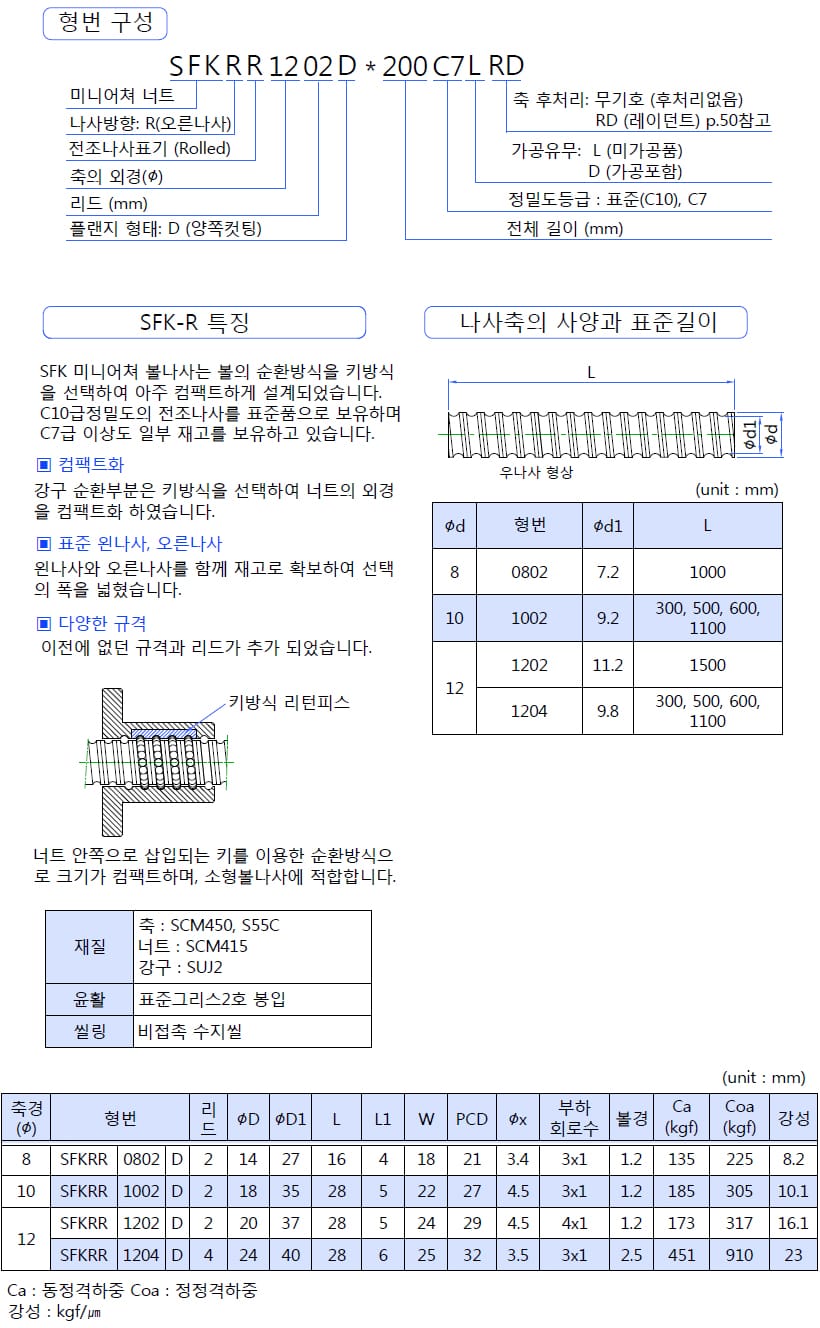

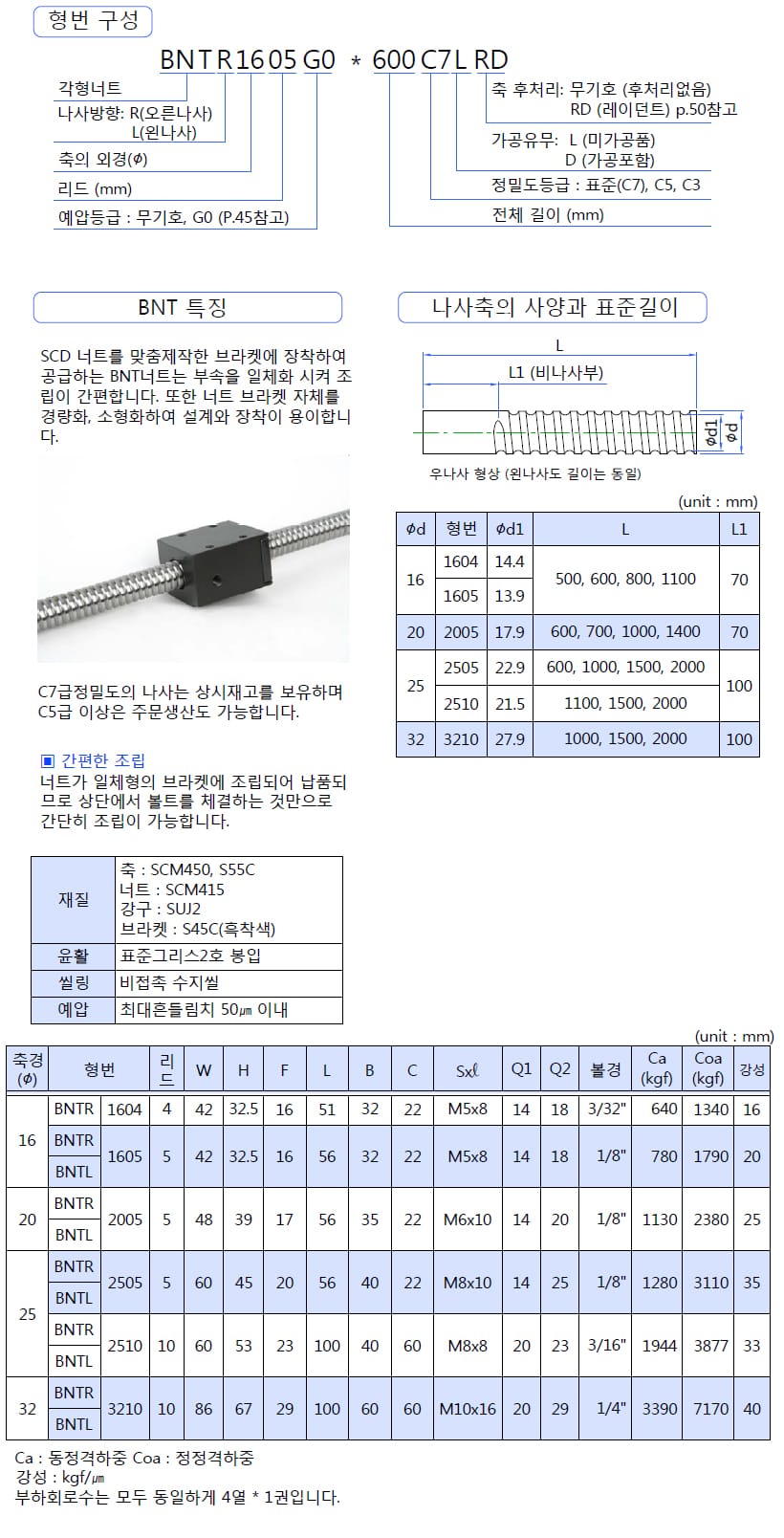

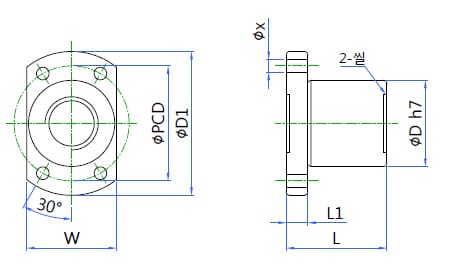

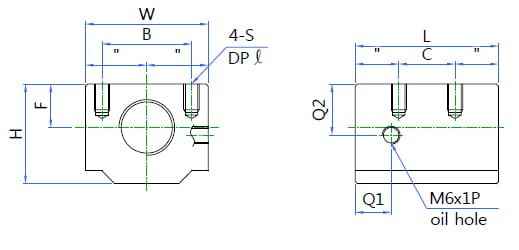

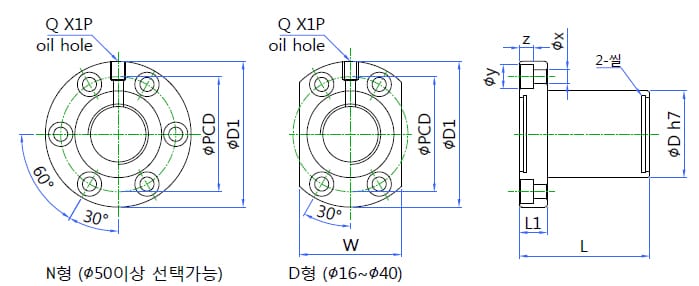

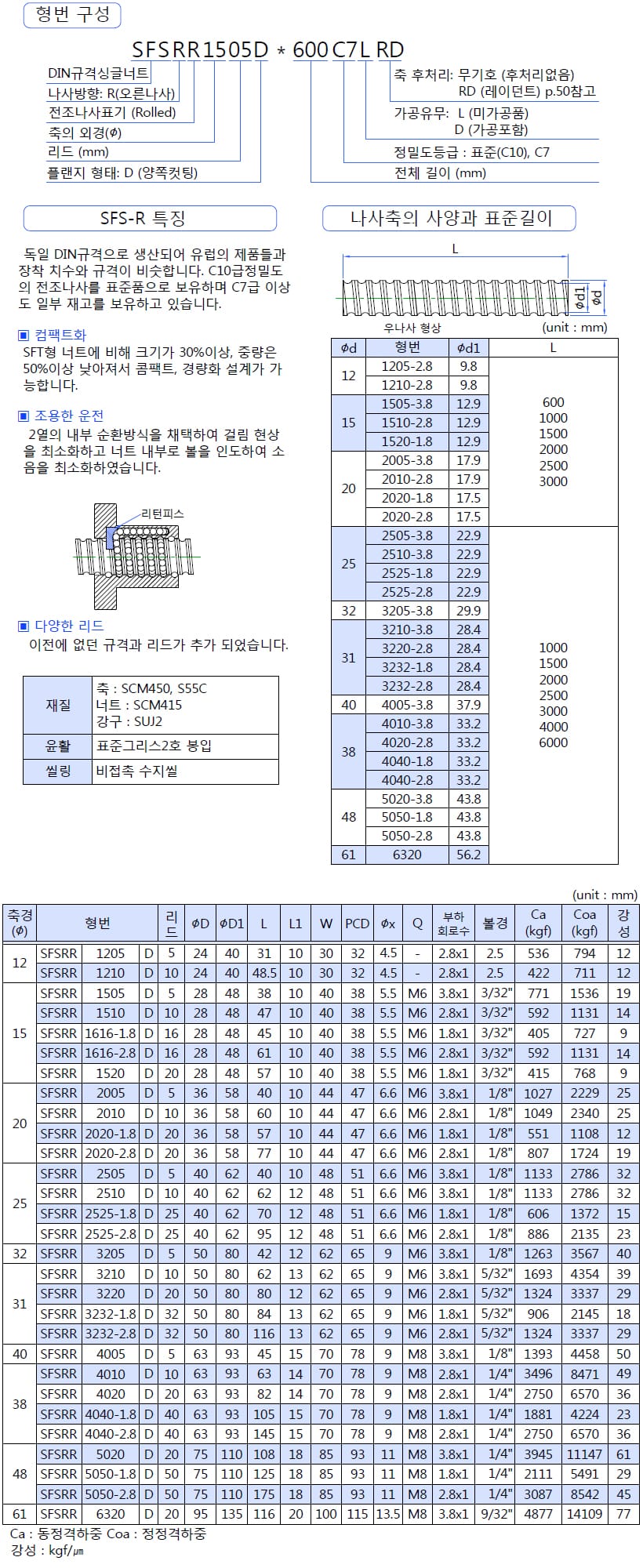

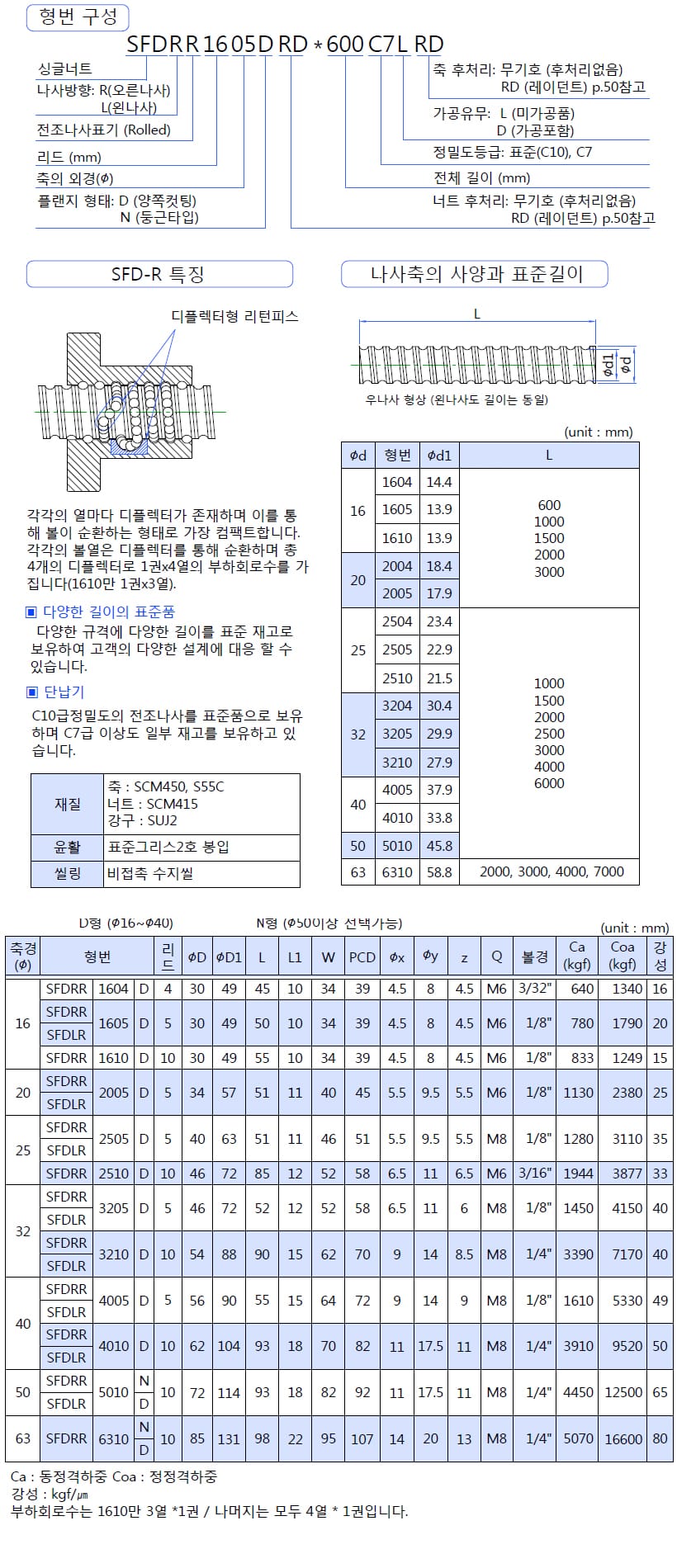

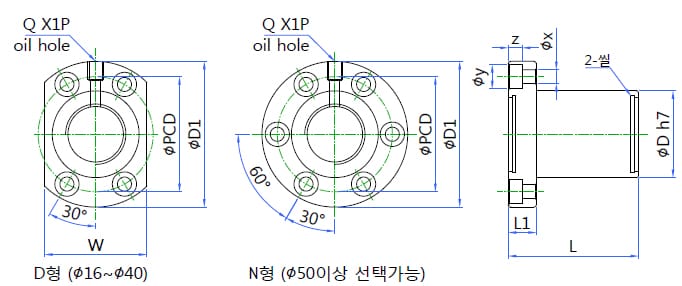

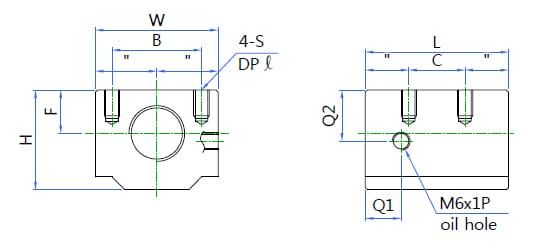

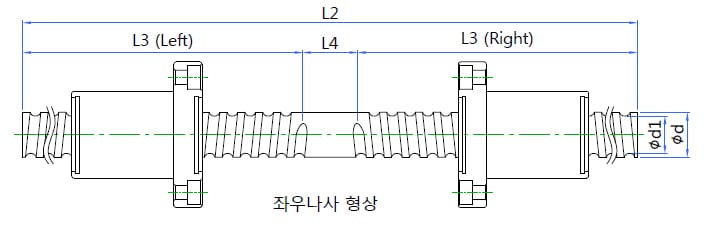

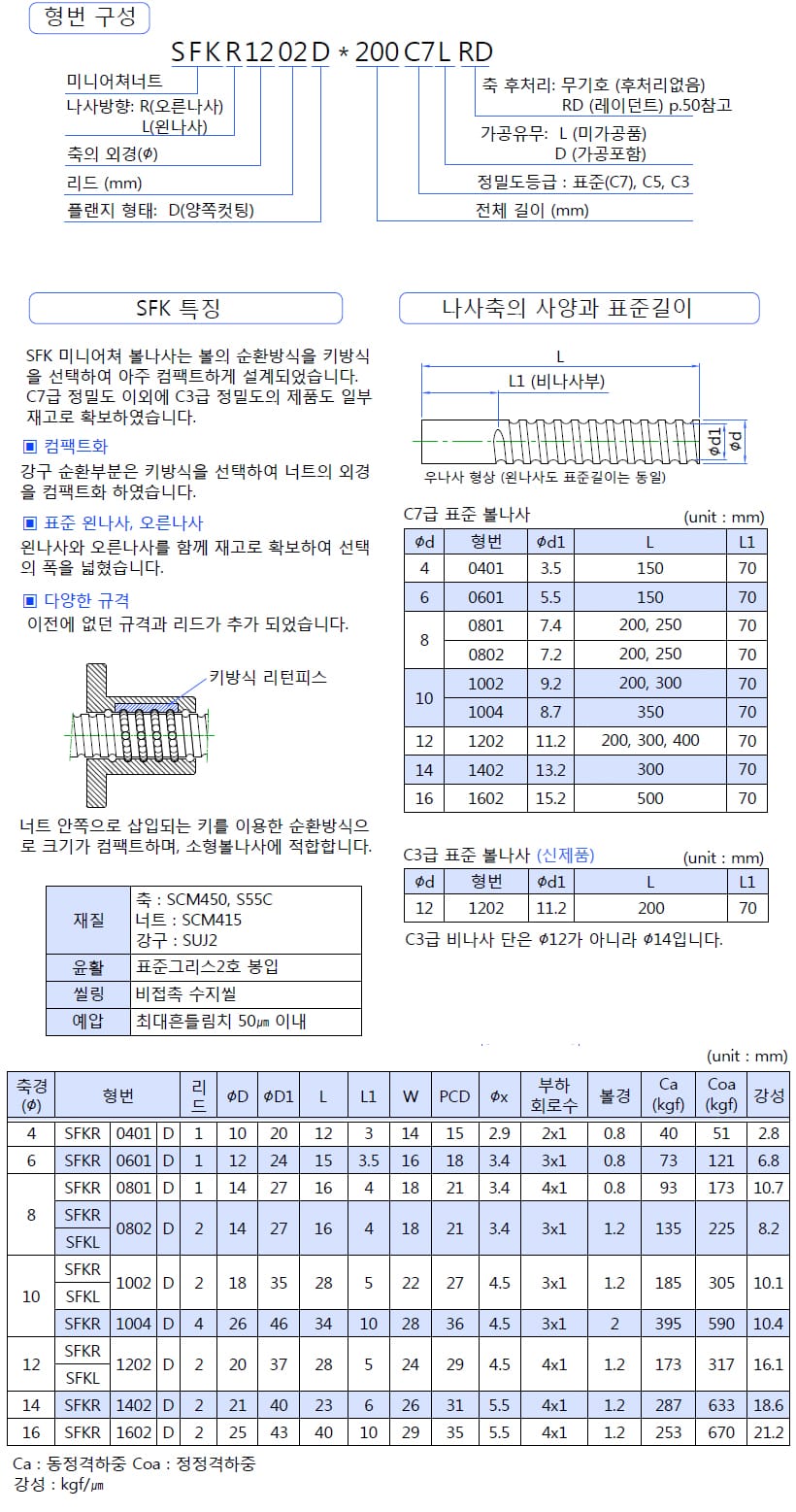

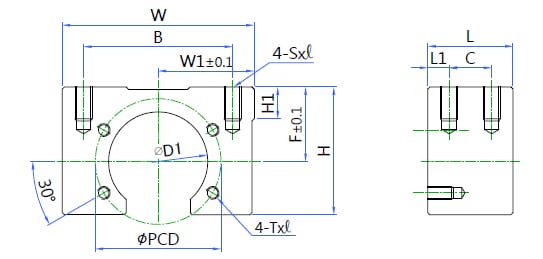

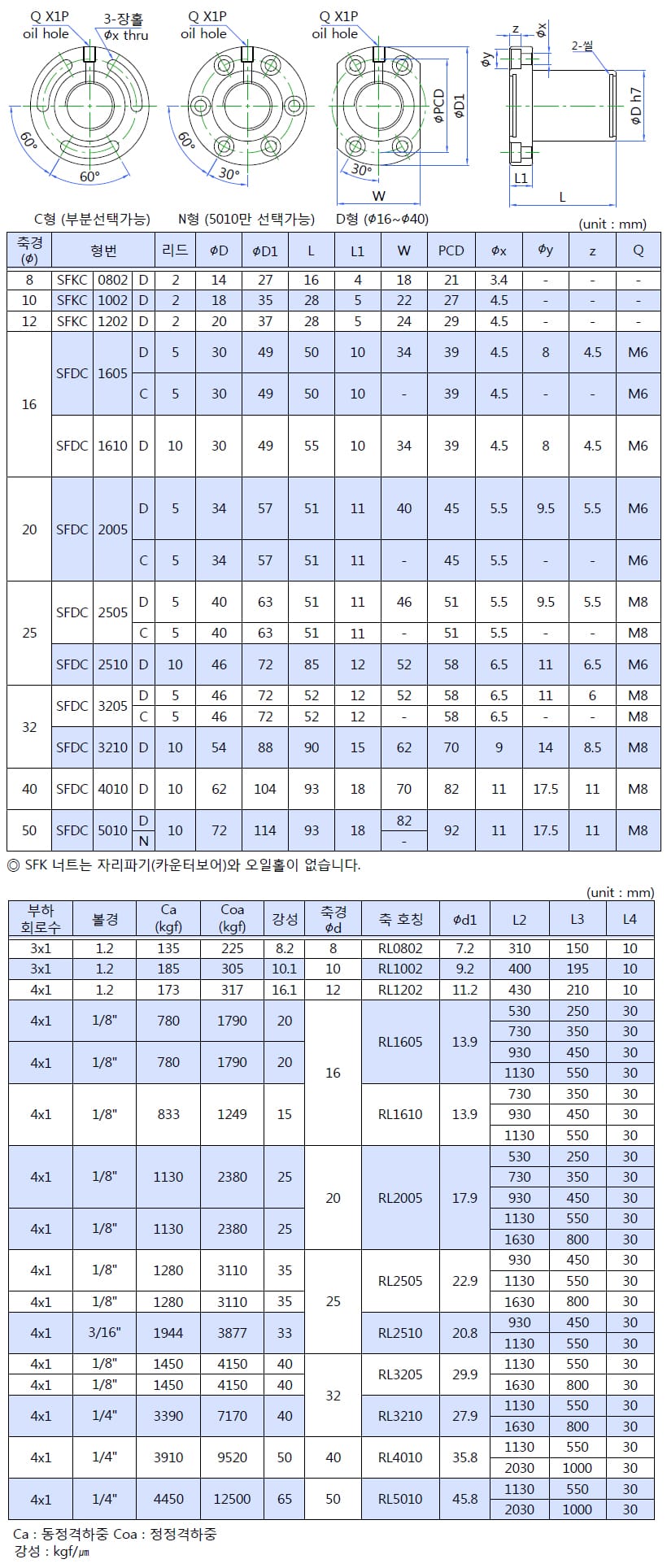

규격 도면 · 제품 이미지

클릭 시 확대

찾으시는 규격이 없거나 비표준 가공이 필요하신가요?

☎ 02-2672-1933 문의하기
