천천우감속기베어링CHUNWOO Gear & Bearing

핸들·노브

9종 세부 제품 · 좌측에서 선택하세요.

9

세부 제품

543

규격 모델

핸들(WHEEL)

헤더 클릭=정렬 · 행의 담기=견적함

전화주문 02-2672-1933

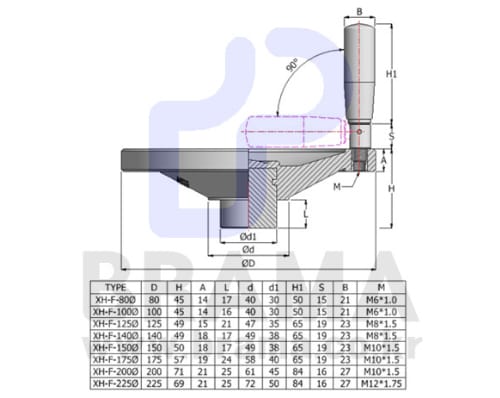

TYPE⇅	D⇅	H⇅	A⇅	L⇅	d⇅	d1⇅	H1⇅	S⇅	B⇅	M⇅	담기
XH-F-80Ø	80	45	14	17	40	30	50	15	21	M6*1.0
XH-F-100Ø	100	45	14	16	40	30	50	15	21	M6*1.0
XH-F-125Ø	125	49	15	21	47	35	65	19	23	M8*1.5
XH-F-140Ø	140	49	18	17	49	38	65	19	23	M8*1.5
XH-F-150Ø	150	50	18	17	49	38	65	19	23	M10*1.5
XH-F-175Ø	175	57	19	24	58	40	65	19	23	M10*1.5
XH-F-200Ø	200	71	21	25	61	45	84	16	27	M10*1.5
XH-F-225Ø	225	69	21	25	72	50	84	16	27	M12*1.75

XH-F-80Ø

D: 80
H: 45
A: 14
L: 17

XH-F-100Ø

D: 100
H: 45
A: 14
L: 16

XH-F-125Ø

D: 125
H: 49
A: 15
L: 21

XH-F-140Ø

D: 140
H: 49
A: 18
L: 17

XH-F-150Ø

D: 150
H: 50
A: 18
L: 17

XH-F-175Ø

D: 175
H: 57
A: 19
L: 24

XH-F-200Ø

D: 200
H: 71
A: 21
L: 25

XH-F-225Ø

D: 225
H: 69
A: 21
L: 25

총 8개 · 원본 규격표 전사

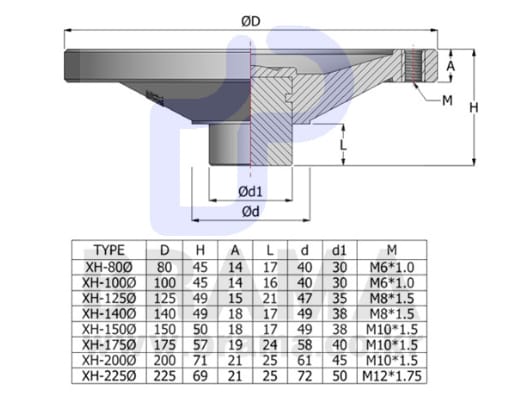

TYPE⇅	D⇅	H⇅	A⇅	L⇅	d⇅	d1⇅	M⇅	담기
XH-80Ø	80	45	14	17	40	30	M6*1.0
XH-100Ø	100	45	14	16	40	30	M6*1.0
XH-125Ø	125	49	15	21	47	35	M8*1.5
XH-140Ø	140	49	18	17	49	38	M8*1.5
XH-150Ø	150	50	18	17	49	38	M10*1.5
XH-175Ø	175	57	19	24	58	40	M10*1.5
XH-200Ø	200	71	21	25	61	45	M10*1.5
XH-225Ø	225	69	21	25	72	50	M12*1.75

XH-80Ø

D: 80
H: 45
A: 14
L: 17

XH-100Ø

D: 100
H: 45
A: 14
L: 16

XH-125Ø

D: 125
H: 49
A: 15
L: 21

XH-140Ø

D: 140
H: 49
A: 18
L: 17

XH-150Ø

D: 150
H: 50
A: 18
L: 17

XH-175Ø

D: 175
H: 57
A: 19
L: 24

XH-200Ø

D: 200
H: 71
A: 21
L: 25

XH-225Ø

D: 225
H: 69
A: 21
L: 25

총 8개 · 원본 규격표 전사

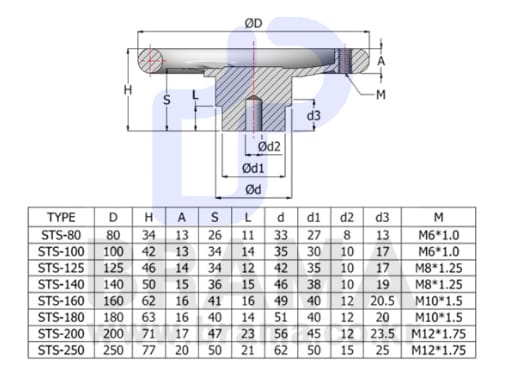

TYPE⇅	D⇅	H⇅	A⇅	S⇅	L⇅	d⇅	d1⇅	d2⇅	d3⇅	M⇅	담기
STS-80	80	34	13	26	11	33	27	8	13	M6*1.0
STS-100	100	42	13	34	14	35	30	10	17	M6*1.0
STS-125	125	46	14	34	12	42	35	10	17	M8*1.25
STS-140	140	50	15	36	15	46	38	10	19	M8*1.25
STS-160	160	62	16	41	16	49	40	12	20.5	M10*1.5
STS-180	180	63	16	40	14	51	40	12	20	M10*1.5
STS-200	200	71	17	47	23	56	45	12	23.5	M12*1.75
STS-250	250	77	20	50	21	62	50	15	25	M12*1.75

STS-80

D: 80
H: 34
A: 13
S: 26

STS-100

D: 100
H: 42
A: 13
S: 34

STS-125

D: 125
H: 46
A: 14
S: 34

STS-140

D: 140
H: 50
A: 15
S: 36

STS-160

D: 160
H: 62
A: 16
S: 41

STS-180

D: 180
H: 63
A: 16
S: 40

STS-200

D: 200
H: 71
A: 17
S: 47

STS-250

D: 250
H: 77
A: 20
S: 50

총 8개 · 원본 규격표 전사

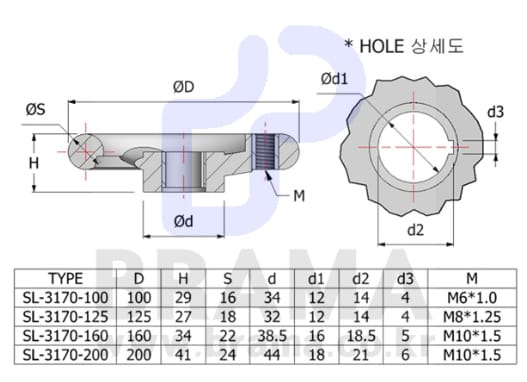

TYPE⇅	D⇅	H⇅	S⇅	d⇅	d1⇅	d2⇅	d3⇅	M⇅	담기
SL-3170-100	100	29	16	34	12	14	4	M6*1.0
SL-3170-125	125	27	18	32	12	14	4	M8*1.25
SL-3170-160	160	34	22	38.5	16	18.5	5	M10*1.5
SL-3170-200	200	41	24	44	18	21	6	M10*1.5

SL-3170-100

D: 100
H: 29
S: 16
d: 34

SL-3170-125

D: 125
H: 27
S: 18
d: 32

SL-3170-160

D: 160
H: 34
S: 22
d: 38.5

SL-3170-200

D: 200
H: 41
S: 24
d: 44

총 4개 · 원본 규격표 전사

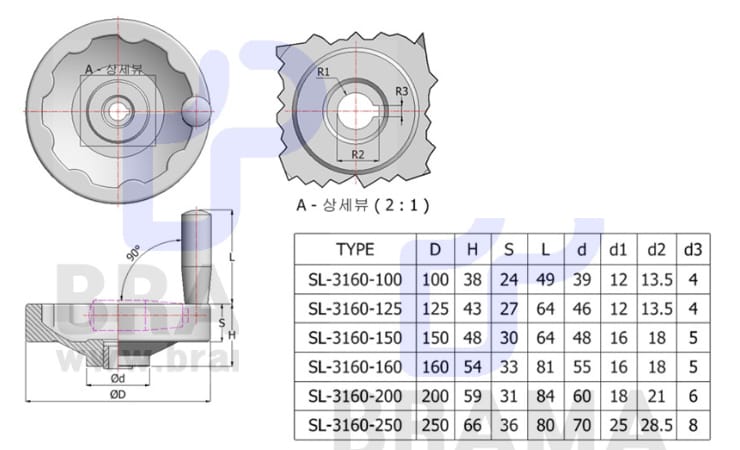

TYPE⇅	D⇅	H⇅	S⇅	L⇅	d⇅	d1⇅	d2⇅	d3⇅	담기
SL-3160-100	100	38	24	49	39	12	13.5	4
SL-3160-125	125	43	27	64	46	12	13.5	4
SL-3160-150	150	48	30	64	48	16	18	5
SL-3160-160	160	54	33	81	55	16	18	5
SL-3160-200	200	59	31	84	60	18	21	6
SL-3160-250	250	66	36	80	70	25	28.5	8

SL-3160-100

D: 100
H: 38
S: 24
L: 49

SL-3160-125

D: 125
H: 43
S: 27
L: 64

SL-3160-150

D: 150
H: 48
S: 30
L: 64

SL-3160-160

D: 160
H: 54
S: 33
L: 81

SL-3160-200

D: 200
H: 59
S: 31
L: 84

SL-3160-250

D: 250
H: 66
S: 36
L: 80

총 6개 · 원본 규격표 전사

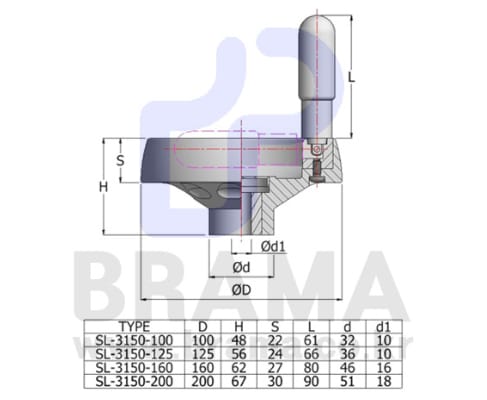

TYPE⇅	D⇅	H⇅	S⇅	L⇅	d⇅	d1⇅	담기
SL-3150-100	100	48	22	61	32	10
SL-3150-125	125	56	24	66	36	10
SL-3150-160	160	62	27	80	46	16
SL-3150-200	200	67	30	90	51	18

SL-3150-100

D: 100
H: 48
S: 22
L: 61

SL-3150-125

D: 125
H: 56
S: 24
L: 66

SL-3150-160

D: 160
H: 62
S: 27
L: 80

SL-3150-200

D: 200
H: 67
S: 30
L: 90

총 4개 · 원본 규격표 전사

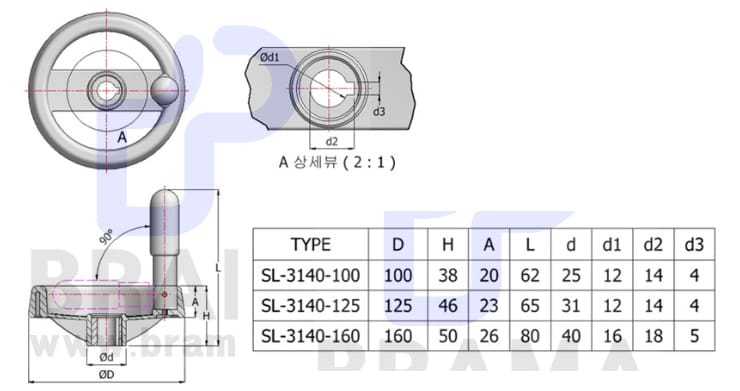

TYPE⇅	D⇅	H⇅	A⇅	L⇅	d⇅	d1⇅	d2⇅	d3⇅	담기
SL-3140-100	100	38	20	62	25	12	14	4
SL-3140-125	125	46	23	65	31	12	14	4
SL-3140-160	160	50	26	80	40	16	18	5

SL-3140-100

D: 100
H: 38
A: 20
L: 62

SL-3140-125

D: 125
H: 46
A: 23
L: 65

SL-3140-160

D: 160
H: 50
A: 26
L: 80

총 3개 · 원본 규격표 전사

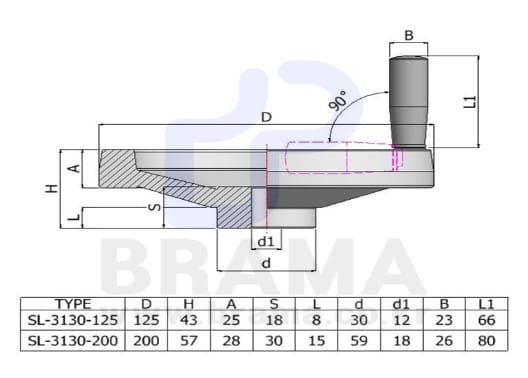

TYPE⇅	D⇅	H⇅	A⇅	S⇅	L⇅	d⇅	d1⇅	B⇅	L1⇅	담기
SL-3130-125	125	43	25	18	8	30	12	23	66
SL-3130-200	200	57	28	30	15	59	18	26	80

SL-3130-125

D: 125
H: 43
A: 25
S: 18

SL-3130-200

D: 200
H: 57
A: 28
S: 30

총 2개 · 원본 규격표 전사

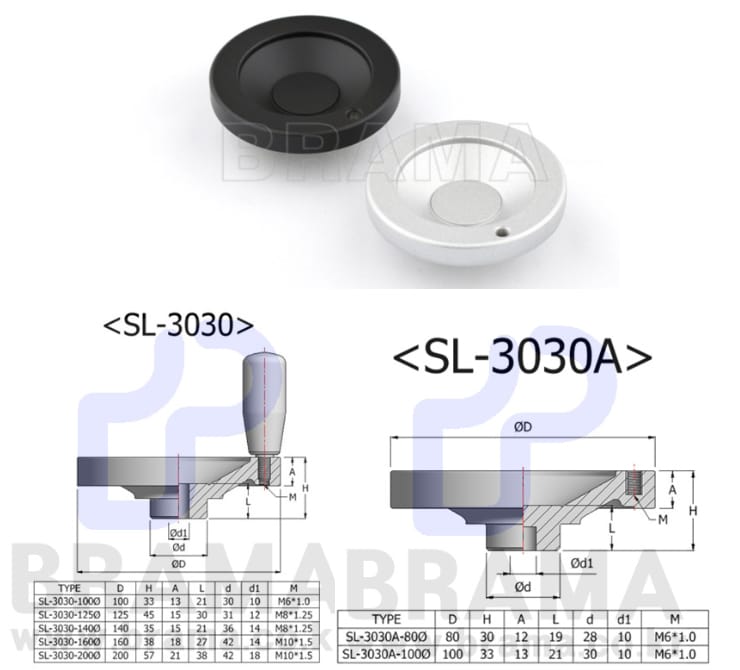

TYPE⇅	D⇅	H⇅	A⇅	L⇅	d⇅	d1⇅	M⇅	담기
SL-3030-100Ø	100	33	13	21	30	10	M6*1.0
SL-3030-125Ø	125	45	15	30	31	12	M8*1.25
SL-3030-140Ø	140	35	15	21	36	14	M8*1.25
SL-3030-160Ø	160	38	18	27	42	14	M10*1.5
SL-3030-200Ø	200	57	21	38	42	18	M10*1.5

SL-3030-100Ø

D: 100
H: 33
A: 13
L: 21

SL-3030-125Ø

D: 125
H: 45
A: 15
L: 30

SL-3030-140Ø

D: 140
H: 35
A: 15
L: 21

SL-3030-160Ø

D: 160
H: 38
A: 18
L: 27

SL-3030-200Ø

D: 200
H: 57
A: 21
L: 38

총 5개 · 원본 규격표 전사

TYPE⇅	D⇅	H⇅	A⇅	L⇅	d⇅	d1⇅	M⇅	담기
SL-3030A-80Ø	80	30	12	19	28	10	M6*1.0
SL-3030A-100Ø	100	33	13	21	30	10	M6*1.0

SL-3030A-80Ø

D: 80
H: 30
A: 12
L: 19

SL-3030A-100Ø

D: 100
H: 33
A: 13
L: 21

총 2개 · 원본 규격표 전사

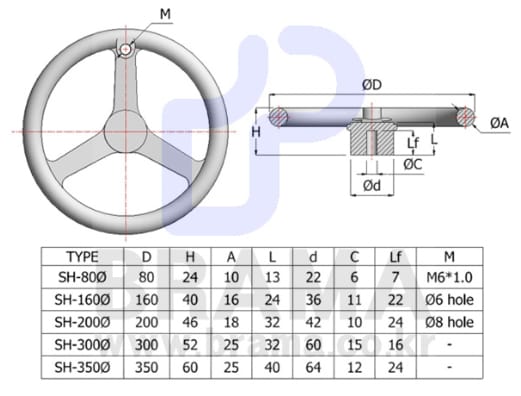

TYPE⇅	D⇅	H⇅	A⇅	L⇅	d⇅	C⇅	Lf⇅	M⇅	담기
SH-80Ø	80	24	10	13	22	6	7	M6*1.0
SH-160Ø	160	40	16	24	36	11	22	Ø6 hole
SH-200Ø	200	46	18	32	42	10	24	Ø8 hole
SH-300Ø	300	52	25	32	60	15	16	-
SH-350Ø	350	60	25	40	64	12	24	-

SH-80Ø

D: 80
H: 24
A: 10
L: 13

SH-160Ø

D: 160
H: 40
A: 16
L: 24

SH-200Ø

D: 200
H: 46
A: 18
L: 32

SH-300Ø

D: 300
H: 52
A: 25
L: 32

SH-350Ø

D: 350
H: 60
A: 25
L: 40

총 5개 · 원본 규격표 전사

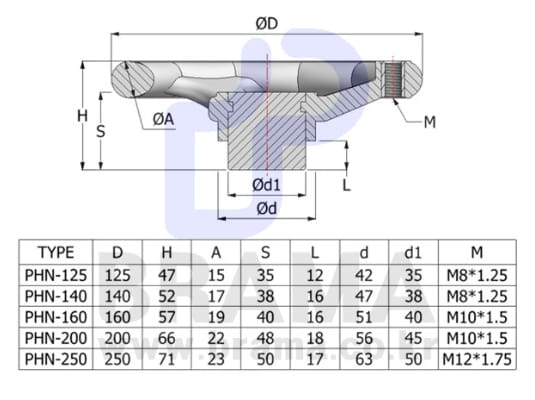

TYPE⇅	D⇅	H⇅	A⇅	S⇅	L⇅	d⇅	d1⇅	M⇅	담기
PHN-125	125	47	15	35	12	42	35	M8*1.25
PHN-140	140	52	17	38	16	47	38	M8*1.25
PHN-160	160	57	19	40	16	51	40	M10*1.5
PHN-200	200	66	22	48	18	56	45	M10*1.5
PHN-250	250	71	23	50	17	63	50	M12*1.75

PHN-125

D: 125
H: 47
A: 15
S: 35

PHN-140

D: 140
H: 52
A: 17
S: 38

PHN-160

D: 160
H: 57
A: 19
S: 40

PHN-200

D: 200
H: 66
A: 22
S: 48

PHN-250

D: 250
H: 71
A: 23
S: 50

총 5개 · 원본 규격표 전사

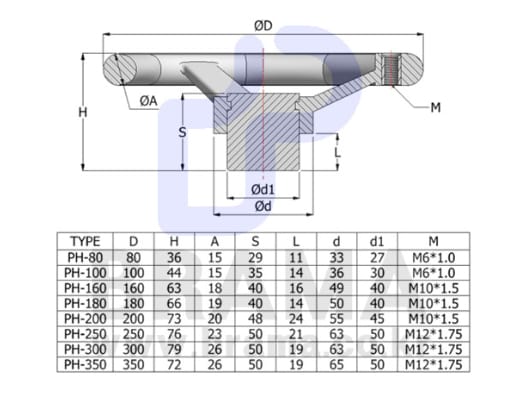

TYPE⇅	D⇅	H⇅	A⇅	S⇅	L⇅	d⇅	d1⇅	M⇅	담기
PH-80	80	36	15	29	11	33	27	M6*1.0
PH-100	100	44	15	35	14	36	30	M6*1.0
PH-160	160	63	18	40	16	49	40	M10*1.5
PH-180	180	66	19	40	14	50	40	M10*1.5
PH-200	200	73	20	48	24	55	45	M10*1.5
PH-250	250	76	23	50	21	63	50	M12*1.75
PH-300	300	79	26	50	19	63	50	M12*1.75
PH-350	350	72	26	50	19	65	50	M12*1.75

PH-80

D: 80
H: 36
A: 15
S: 29

PH-100

D: 100
H: 44
A: 15
S: 35

PH-160

D: 160
H: 63
A: 18
S: 40

PH-180

D: 180
H: 66
A: 19
S: 40

PH-200

D: 200
H: 73
A: 20
S: 48

PH-250

D: 250
H: 76
A: 23
S: 50

PH-300

D: 300
H: 79
A: 26
S: 50

PH-350

D: 350
H: 72
A: 26
S: 50

총 8개 · 원본 규격표 전사

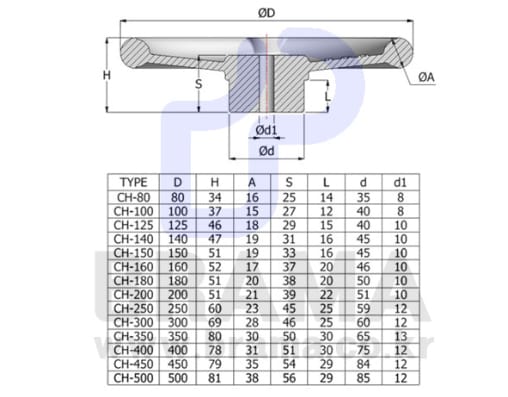

TYPE⇅	D⇅	H⇅	A⇅	S⇅	L⇅	d⇅	d1⇅	담기
CH-80	80	34	16	25	14	35	8
CH-100	100	37	15	27	12	40	8
CH-125	125	46	18	29	15	40	10
CH-140	140	47	19	31	16	45	10
CH-150	150	51	19	33	16	45	10
CH-160	160	52	17	37	20	46	10
CH-180	180	51	20	38	20	50	10
CH-200	200	55	21	39	22	51	10
CH-250	250	60	23	45	25	59	12
CH-300	300	69	28	46	25	60	12
CH-350	350	80	30	50	30	65	13
CH-400	400	78	31	51	30	75	12
CH-450	450	79	35	54	29	84	12
CH-500	500	81	38	56	29	85	12

CH-80

D: 80
H: 34
A: 16
S: 25

CH-100

D: 100
H: 37
A: 15
S: 27

CH-125

D: 125
H: 46
A: 18
S: 29

CH-140

D: 140
H: 47
A: 19
S: 31

CH-150

D: 150
H: 51
A: 19
S: 33

CH-160

D: 160
H: 52
A: 17
S: 37

CH-180

D: 180
H: 51
A: 20
S: 38

CH-200

D: 200
H: 55
A: 21
S: 39

CH-250

D: 250
H: 60
A: 23
S: 45

CH-300

D: 300
H: 69
A: 28
S: 46

CH-350

D: 350
H: 80
A: 30
S: 50

CH-400

D: 400
H: 78
A: 31
S: 51

CH-450

D: 450
H: 79
A: 35
S: 54

CH-500

D: 500
H: 81
A: 38
S: 56

총 14개 · 원본 규격표 전사

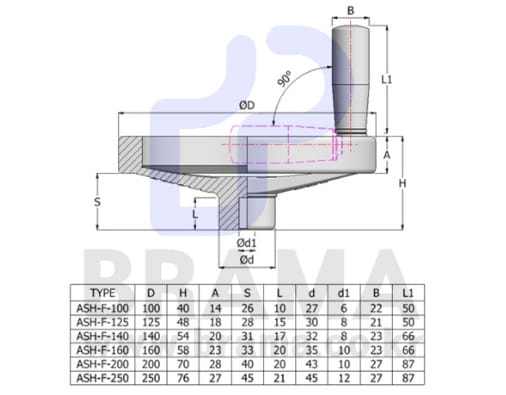

TYPE⇅	D⇅	H⇅	A⇅	S⇅	L⇅	d⇅	d1⇅	B⇅	L1⇅	담기
ASH-F-100	100	40	14	26	10	27	6	22	50
ASH-F-125	125	48	18	28	15	30	8	21	50
ASH-F-140	140	54	20	31	17	32	8	23	66
ASH-F-160	160	58	23	33	20	35	10	23	66
ASH-F-200	200	70	28	40	20	43	10	27	87
ASH-F-250	250	76	27	45	21	45	12	27	87

ASH-F-100

D: 100
H: 40
A: 14
S: 26

ASH-F-125

D: 125
H: 48
A: 18
S: 28

ASH-F-140

D: 140
H: 54
A: 20
S: 31

ASH-F-160

D: 160
H: 58
A: 23
S: 33

ASH-F-200

D: 200
H: 70
A: 28
S: 40

ASH-F-250

D: 250
H: 76
A: 27
S: 45

총 6개 · 원본 규격표 전사

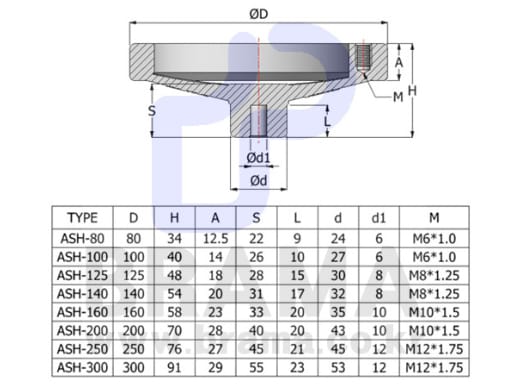

TYPE⇅	D⇅	H⇅	A⇅	S⇅	L⇅	d⇅	d1⇅	M⇅	담기
ASH-80	80	34	12.5	22	9	24	6	M6*1.0
ASH-100	100	40	14	26	10	27	6	M6*1.0
ASH-125	125	48	18	28	15	30	8	M8*1.25
ASH-140	140	54	20	31	17	32	8	M8*1.25
ASH-160	160	58	23	33	20	35	10	M10*1.5
ASH-200	200	70	28	40	20	43	10	M10*1.5
ASH-250	250	76	27	45	21	45	12	M12*1.75
ASH-300	300	91	29	55	23	53	12	M12*1.75

ASH-80

D: 80
H: 34
A: 12.5
S: 22

ASH-100

D: 100
H: 40
A: 14
S: 26

ASH-125

D: 125
H: 48
A: 18
S: 28

ASH-140

D: 140
H: 54
A: 20
S: 31

ASH-160

D: 160
H: 58
A: 23
S: 33

ASH-200

D: 200
H: 70
A: 28
S: 40

ASH-250

D: 250
H: 76
A: 27
S: 45

ASH-300

D: 300
H: 91
A: 29
S: 55

총 8개 · 원본 규격표 전사

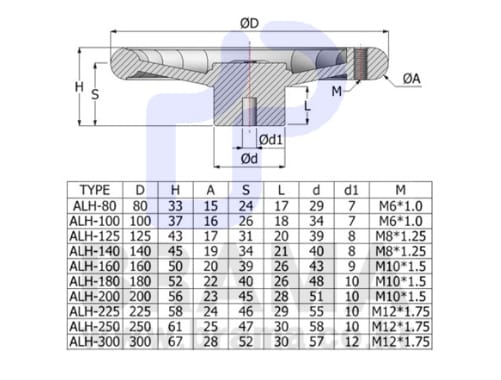

TYPE⇅	D⇅	H⇅	A⇅	S⇅	L⇅	d⇅	d1⇅	M⇅	담기
ALH-80	80	33	15	24	17	29	7	M6*1.0
ALH-100	100	37	16	26	18	34	7	M6*1.0
ALH-125	125	43	17	31	20	39	8	M8*1.25
ALH-140	140	45	19	34	21	40	8	M8*1.25
ALH-160	160	50	20	39	26	43	9	M10*1.5
ALH-180	180	52	22	40	26	48	10	M10*1.5
ALH-200	200	56	23	45	28	51	10	M10*1.5
ALH-225	225	58	24	46	29	55	10	M12*1.75
ALH-250	250	61	25	47	30	58	10	M12*1.75
ALH-300	300	67	28	52	30	57	12	M12*1.75

ALH-80

D: 80
H: 33
A: 15
S: 24

ALH-100

D: 100
H: 37
A: 16
S: 26

ALH-125

D: 125
H: 43
A: 17
S: 31

ALH-140

D: 140
H: 45
A: 19
S: 34

ALH-160

D: 160
H: 50
A: 20
S: 39

ALH-180

D: 180
H: 52
A: 22
S: 40

ALH-200

D: 200
H: 56
A: 23
S: 45

ALH-225

D: 225
H: 58
A: 24
S: 46

ALH-250

D: 250
H: 61
A: 25
S: 47

ALH-300

D: 300
H: 67
A: 28
S: 52

총 10개 · 원본 규격표 전사

규격 도면 · 제품 이미지

클릭 시 확대

찾으시는 규격이 없거나 비표준 가공이 필요하신가요?

☎ 02-2672-1933 문의하기
